带支架式自行车充气泵脚座结构设计

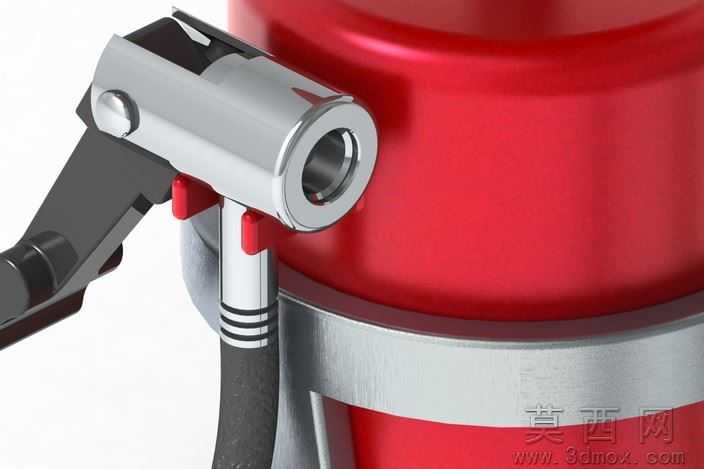

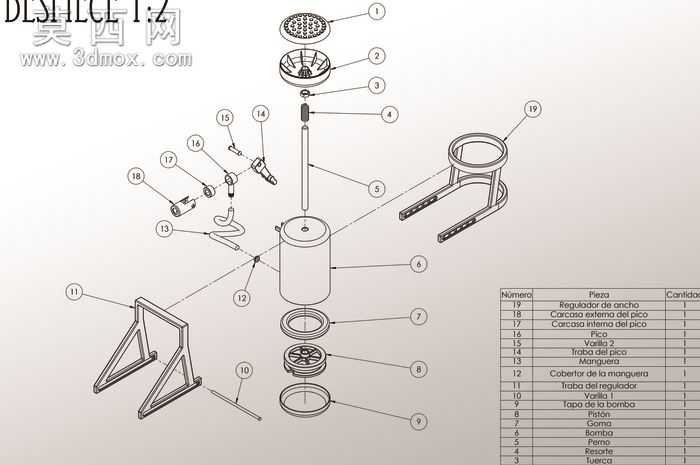

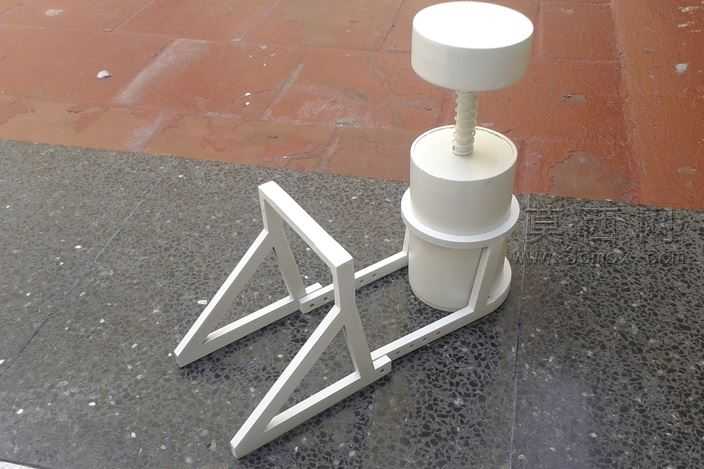

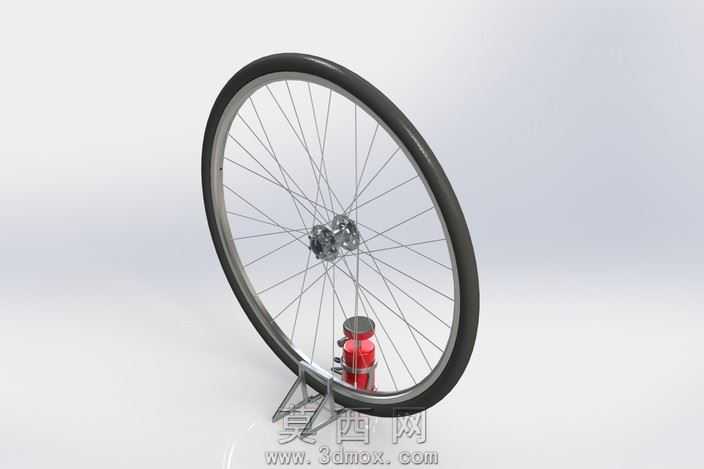

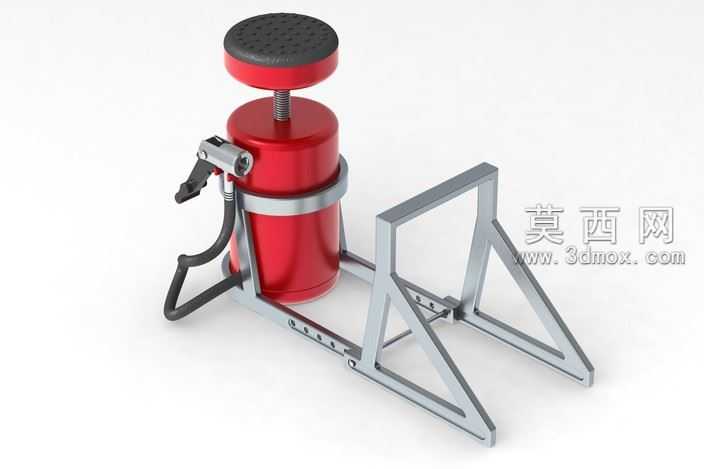

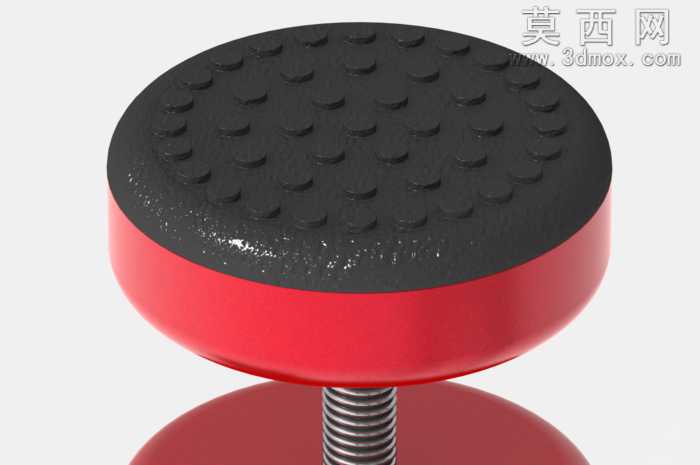

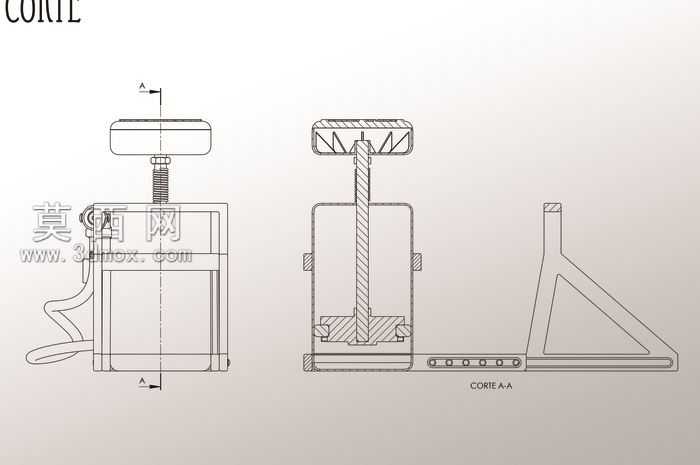

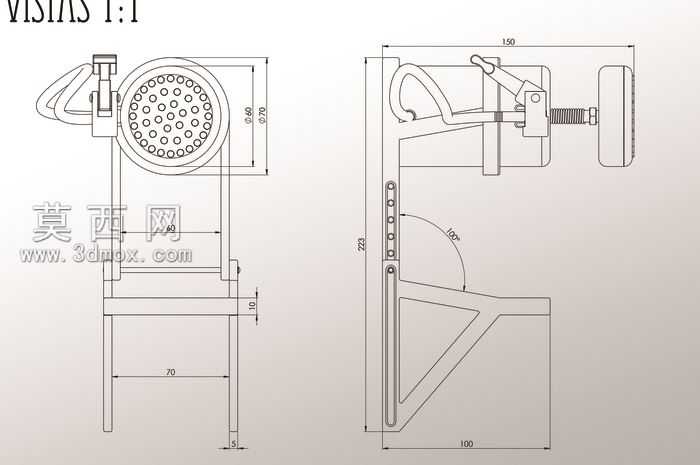

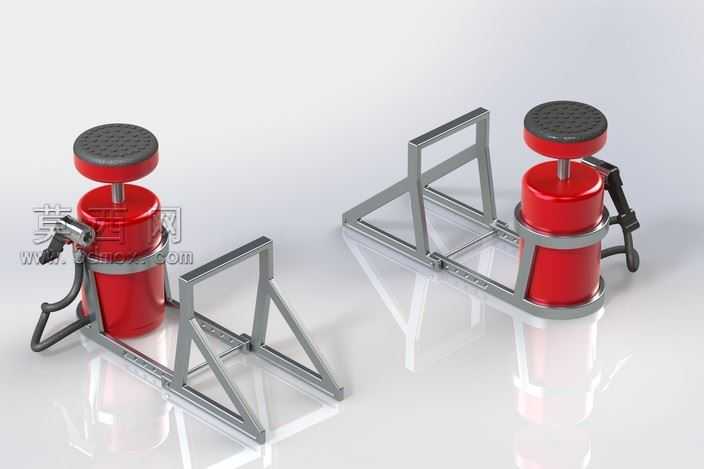

本作品为适配自行车充气使用的定制泵脚支撑结构三维模型，整体采用SolidWorks完成全参数化建模，建模过程中对各零部件进行独立草绘、特征拉伸与装配约束，确保所有配合间隙符合实际生产装配公差要求，无干涉错配问题。渲染阶段采用Keyshot完成材质赋予与光影调试，其中充气泵主体缸体采用高光亮面红色金属漆材质，还原工业级充气泵的漆面质感，表面添加细微颗粒纹理模拟实际使用中的耐磨涂层效果；顶部按压垫采用黑色哑光橡胶材质，添加细密凹点纹理提升按压摩擦力，兼顾视觉真实感与功能合理性；支撑脚架采用银灰色磨砂金属材质，还原冷轧钢冲压焊接后的表面质感，金属边缘做微小倒角处理避免锐边，符合实际五金件的加工工艺特征；输气软管采用黑色哑光橡胶材质，添加自然弯曲的形变效果，还原软管的柔性特质；泄压扳手与气阀部件采用镀铬亮面金属材质，与主体红色漆面形成鲜明视觉对比，提升模型整体层次感。结构设计上，采用三角稳定支撑框架作为泵脚主体，框架通过螺栓抱箍与充气泵缸体紧固连接，底部框架延伸出双组三角支腿，支腿末端做圆弧收边处理，既增大与地面的接触面积提升放置稳定性，又避免支腿剐蹭地面；缸体顶部设置螺旋调节结构，可适配不同身高使用者的按压高度需求，侧方集成泄压扳手与快插气嘴接口，兼顾操作便捷性与结构紧凑性。设计思路围绕自行车便携充气场景展开，摒弃传统立式充气泵易倾倒的缺陷，通过加宽的三角支撑脚架将整机重心降低，在保证充气压力输出结构完整的前提下，优化支撑结构的受力分布，让使用者按压充气时整机不会侧翻偏移，同时支架采用轻量化镂空设计，在保证结构强度的前提下减少多余材料占用，兼顾便携性与耐用性，所有结构特征均参考实际五金加工工艺设计，可直接用于手板打样验证与小批量生产参考。
