嵌入式电子恒温控制器结构设计

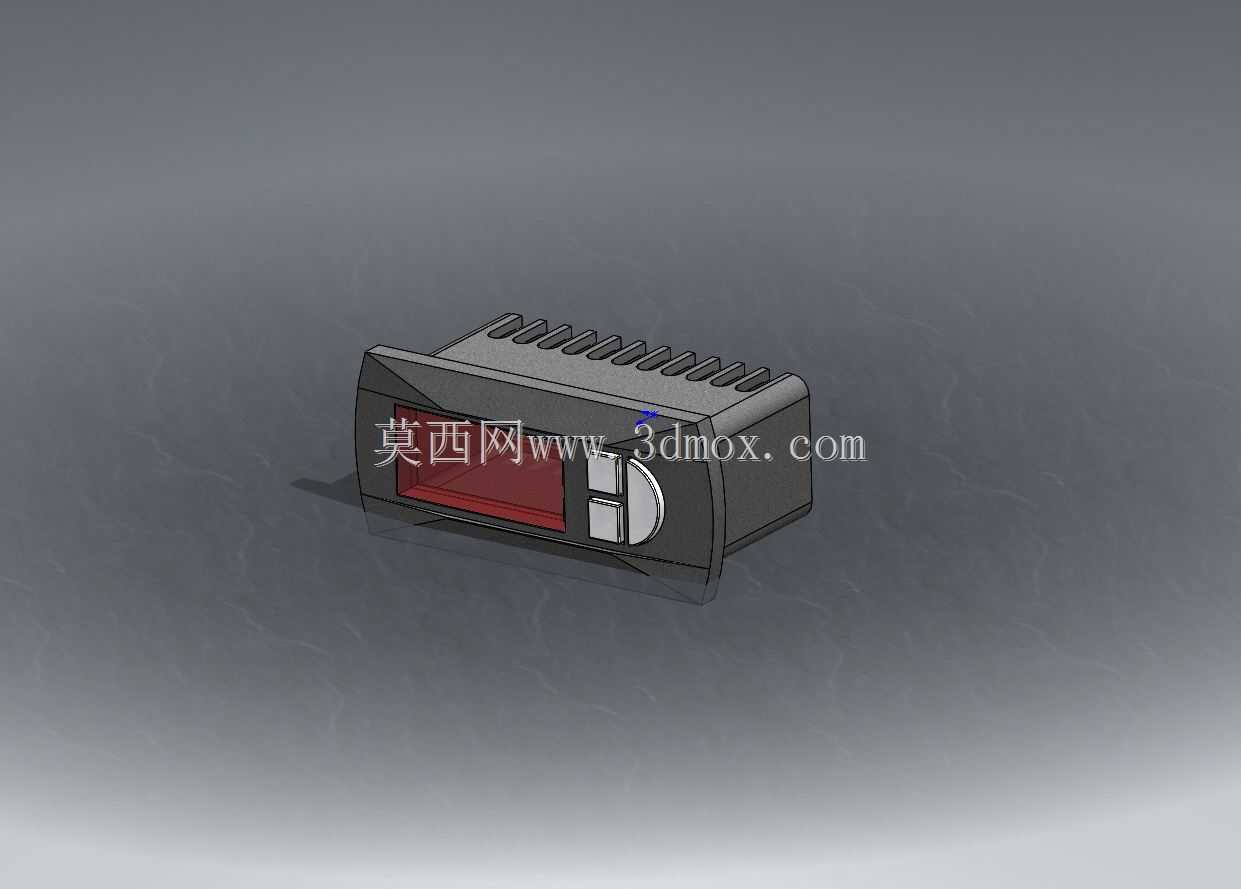

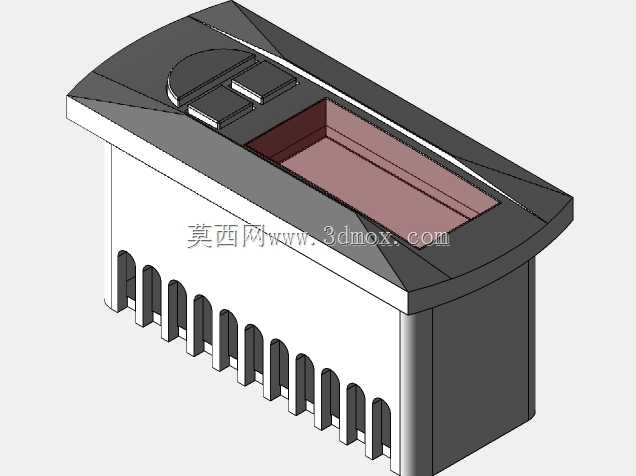

　　这款电子恒温控制器的三维结构设计，首先围绕工业温控场景的实际安装需求展开，在商用冷链、小型工业加热模组、实验恒温腔体这类需要精准控温的场景中，这类嵌入式温控部件是整套温控回路的核心交互与控制载体。从结构设计思路来看，整体采用标准面板嵌入式安装逻辑，前端面板预留了数显窗口与调节旋钮的安装位，数显区域采用下沉式边框设计，既可以保护显示模块不受外力磕碰，也能在车间多尘环境下减少灰尘在显示面的堆积，调节旋钮旁设置的功能按键采用分段式凸起结构，操作人员戴薄劳保手套也能准确区分按键功能，不会出现误触情况。

　　设备背部的散热鳍片采用等间距直肋结构，鳍片厚度与间距经过热仿真校核，在控制器内部功率器件满负载运行时，能通过自然对流将核心器件的结温控制在允许范围内，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇转动带来的粉尘吸入问题，适配长时间无人值守的运行场景。从安装边界来看，面板部分的外轮廓尺寸适配常规的电气柜开孔标准，背部的接线端子区域预留了足够的走线空间，接线端子的排布按照强电、弱电分区设计，强电接线端靠近壳体边缘，弱电信号端靠近控制主板区域，减少强弱电之间的信号干扰，壳体侧边预留的安装卡扣采用弹性ABS材质，安装时只需要将控制器推入对应开孔，卡扣就会自动卡紧在柜体面板内侧，不需要额外加装固定螺丝，能大幅减少现场安装的工时。在功能特性层面，这款控制器集成了温度采集、阈值比对、输出控制的完整逻辑，壳体内部的主板安装位预留了温度传感器接线的专用通道，传感器引线可以从背部的专用穿线孔接入，不会和动力线混排，温度采集的精度不会受到动力线电磁干扰的影响。前端的数显模块可以实时显示当前采集到的环境温度，也可以通过旋钮配合按键调整设定的温度阈值，当实际温度偏离设定区间时，控制器会输出对应的开关信号控制后端的加热或者制冷器件启停，实现闭环恒温控制。

　　在结构细节处理上，壳体的合模线设置在侧面非可视区域，前端面板做了细微的磨砂纹理处理，既不容易残留指纹，也能在长期使用后减少表面划痕的视觉影响，旋钮的阻尼感经过调校，转动时的段落感清晰，操作人员调整参数时可以通过手感判断调整的幅度，不需要一直紧盯显示数值。考虑到工业场景下的使用耐久性，所有外部操作部件的寿命都按照十万次以上的操作频次设计，按键的回弹结构采用硅胶垫支撑，长期按压也不会出现卡滞或者回弹失效的问题，散热鳍片和壳体采用一体化注塑成型内嵌金属导热片的结构，既保证了结构强度，也能让功率器件的热量快速传导到外部鳍片上，不会出现局部热量堆积导致的器件老化加速问题。

　　在实际选型适配时，这款控制器可以直接替换同安装尺寸的老旧温控部件，不需要对原有柜体的开孔进行二次加工，背部的接线端子定义和市面主流同规格产品兼容，替换时只需要按照原有接线顺序对应接入即可，不需要重新调整接线逻辑，能大幅降低老旧设备温控系统升级的改造成本。针对不同的使用场景，壳体内部还预留了扩展模块的安装空间，可以根据需求加装通讯模块，实现温度数据的远传和远程参数调整，不需要对整体壳体结构进行重新开模，提升了整套结构设计的通用性。
