紧凑型变频驱动装置结构设计

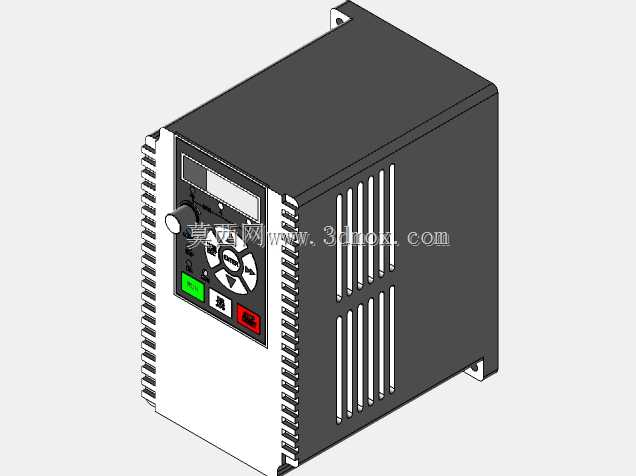

　　这款变频驱动单元的三维结构，完全贴合工业现场电控柜内的紧凑安装需求做的落地设计，先从安装边界说起，整体采用立式长方体壳体结构，底部预留两个带安装孔的固定支耳，支耳开孔尺寸适配行业通用的M4安装螺钉，安装时可直接固定在电控柜内的35mm标准安装导轨旁的安装板上，也可直接通过支耳锁付在柜体钣金上，壳体总高度控制在180mm区间，宽度在80mm左右，深度在120mm上下，刚好能塞进小型设备电控柜的预留安装位，不会和柜内的断路器、接触器等其他元器件产生安装干涉，侧边预留的散热槽间隙也能保证和相邻元器件之间留出至少10mm的散热间距，避免长期运行积热。

　　从实际应用场景来看，这类变频驱动单元主要用在小型输送线、风机水泵调速、小型机床主轴驱动、实验室小型设备的电机转速调控场景，能通过改变输出电源频率来控制三相异步电机的转速，替代传统的机械调速结构，减少传动环节的能量损耗，实际使用时不需要额外加装庞大的调速机构，直接串接在电机供电回路里就能完成调速控制，适合设备改造、小型自动化设备集成的场景使用。

　　功能特性上，正面操作区域做了分区设计，左上角预留了数码显示屏的安装位，运行时可以实时显示输出频率、电流、故障代码等参数，显示屏下方是旋钮式电位器，用来手动调节输出频率，旁边的多向按键组可以完成参数设置、运行模式切换、故障复位等操作，下方的功能按键分别对应运行启动、停止复位的操作，绿色启动按键和红色停止按键做了颜色区分，现场操作人员不需要看说明书就能快速识别操作，按键旁预留了状态指示灯的安装位，运行、故障、电源状态可以通过不同颜色的指示灯直观呈现，不需要进入参数菜单就能判断设备运行状态。

　　壳体的散热设计做了针对性优化，左右两侧都开了竖向的长条散热槽，槽孔的宽度控制在2mm，既保证空气对流散热的通道顺畅，又能防止现场的金属碎屑、大颗粒灰尘直接进入壳体内部，壳体左侧的散热齿是和内部功率模块的安装位直接对应的，功率器件工作时产生的热量可以通过壳体侧边的散热结构直接传导到外部空气里，不需要额外加装体积庞大的散热风扇，在粉尘较多的工业现场也能稳定运行，减少风扇积灰故障的概率。

　　设计思路上，整体结构优先考虑现场安装维护的便捷性，壳体采用上下卡扣加侧边螺钉的固定方式，维护时只需要拧下侧边的两颗固定螺钉就能拆开上盖，直接接触到内部的PCB板和接线端子，接线端子全部布置在壳体的下部区域，接线时不需要拆开整个壳体，直接从柜体下方穿线就能完成电源、电机、控制信号的接线，端子旁预留了清晰的标识位，接线时不会出现接错线的问题。操作面板的倾斜角度做了微调，安装在电控柜内时，操作人员站在柜前不需要弯腰就能清晰看到显示屏的数值，操作按键时也不会被柜门下沿挡住手部动作。

　　从结构强度来看，壳体采用ABS阻燃材质注塑成型，边角位置做了加厚处理，安装运输过程中即使受到轻微碰撞也不会出现壳体开裂的问题，底部的安装支耳和壳体是一体成型结构，长期承受设备重量也不会出现支耳断裂的情况，壳体表面做了细磨砂处理，不容易留下指纹和划痕，在工业现场长期使用也能保持外观整洁。接线区域预留了足够的走线空间，最大可以接入2.5平方毫米的多股铜芯线，适配0.75kW到2.2kW功率段的小型电机使用，完全覆盖小型工业设备的驱动需求，控制信号端子预留了8个接线位，可以接入外部的启停信号、速度模拟量信号、故障输出信号，能和PLC等上位控制设备直接对接，不需要额外加装转接模块。
