TEC1-12706半导体制冷片配套40mm液冷散热块

　　在小空间温控场景里，半导体制冷组件的散热效率直接决定整套温控系统的实际工作表现，很多做小型恒温槽、激光二极管温控、桌面级制冷装置的工程师都遇到过风冷散热压不住TEC1-12706满功率发热的问题，尤其是在环境温度偏高的工况下，风冷带来的噪音和散热余量不足的问题会直接影响设备的温控精度。这款配套TEC1-12706珀尔帖模块的液冷散热块，就是针对40mm见方的标准半导体制冷片设计的液冷换热部件，能把制冷片热端的热量通过循环液体快速带走，相比同规格风冷模组，热阻更低，运行噪音更小，适合对温控稳定性、噪音控制有要求的应用场景。

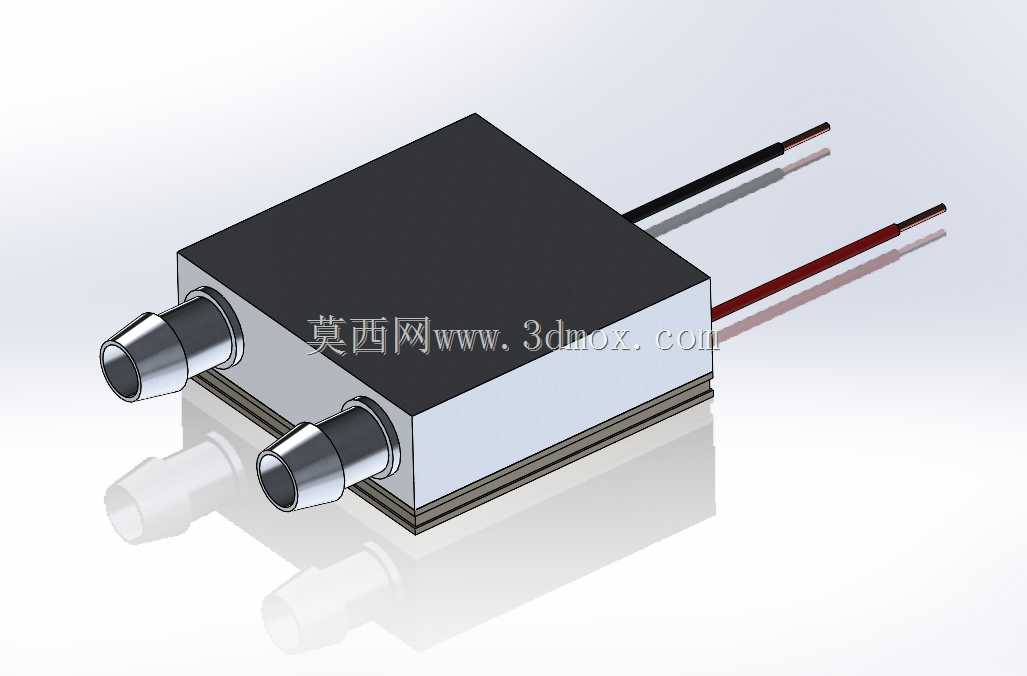

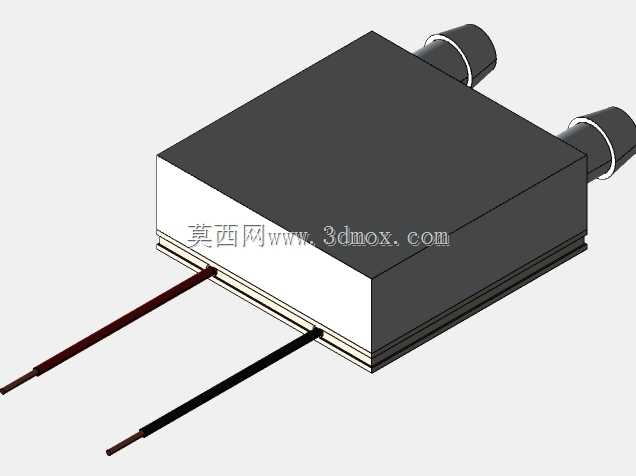

　　从结构设计来看，散热块主体采用平面贴合设计，和制冷片接触的表面做了平整度处理，安装时只需要在接触面均匀涂抹薄层导热硅脂，就能保证热传导效率，避免因为接触间隙带来的热阻飙升问题。冷却块整体厚度控制在12mm，不会给整套温控堆叠结构带来过多的高度占用，对于内部空间紧凑的小型设备来说，这个厚度尺寸能很好适配安装边界，不会和周边的结构件、线路产生干涉。进出液接头采用倒钩式结构，专门适配8mm内径的输水软管，安装时只需要把软管推到接头根部，配合喉箍锁紧就能达到可靠的密封效果，不需要额外做螺纹密封处理，装配效率很高，也能避免常规快插接头在长期冷热循环下出现漏液的问题。

　　实际选型使用的时候，需要注意几个安装边界：首先是制冷片和冷却块的贴合面要保证无异物、无凹坑，锁紧螺丝的时候要采用对角逐步拧紧的方式，避免局部压力过大压裂陶瓷基片的制冷片；其次是液路循环的时候要提前排净回路里的空气，避免气堵导致局部换热效率下降，影响整体散热效果；另外这个冷却块的进出水方向没有强制要求，工程上可以根据设备内部的管路走向灵活调整进水出水方向，不需要额外修改结构。在常见的小型恒温装置应用里，搭配流量不低于1.5L/min的循环水泵，配合合适尺寸的外置散热水排，就能把TEC1-12706在额定功率下的热端温度控制在合理区间，保证冷端的制冷效率达到设计值，不会因为热端积热导致制冷片失效或者制冷效率大幅衰减。

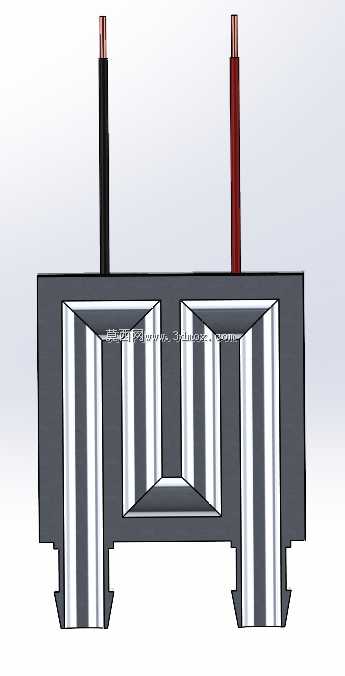

　　很多工程师在自制半导体制冷温控系统的时候，容易忽略冷却块的流道设计对换热效率的影响，这款散热块的内部流道覆盖了整个40mmx40mm的制冷片贴合区域，不会出现局部流道盲区导致的热面温度不均问题，能让制冷片整个工作面的热交换保持均匀，避免因为局部温度差导致的制冷片内应力过大，延长制冷组件的整体使用寿命。接头的伸出长度也做了优化，不会因为接头过长导致安装时和周边的固定支架产生位置冲突，对于需要把制冷模组嵌入到设备内部的结构设计来说，这个尺寸细节能减少很多结构修改的工作量。在做三维结构装配的时候，只需要按照40mm的外形轮廓预留安装空间，在对应位置留出螺丝过孔和管路走位空间，就能完成整套制冷散热模组的布局，不需要额外做复杂的适配结构。

　　从应用场景覆盖来说，这款液冷散热块除了配套半导体制冷片做温控散热之外，也可以用在小功率发热器件的液冷散热场景，比如小型功率管、激光模块的散热，只要发热器件的安装面尺寸和冷却块贴合面匹配，热功率在液冷系统的换热能力范围内，都可以灵活选用。相比自己机加工定制散热块，这种标准化的液冷组件尺寸一致性更好，换热性能经过实际验证，能减少结构设计阶段的验证工作量，缩短设备开发周期。在装配的时候要注意，冷却块和制冷片的锁紧力不要超过制冷片的额定承压范围，避免陶瓷片碎裂，同时管路布置的时候要预留一定的弯曲半径，避免软管弯折导致水流量下降，影响散热效果。
