双灯珠状态指示电子元件外壳结构

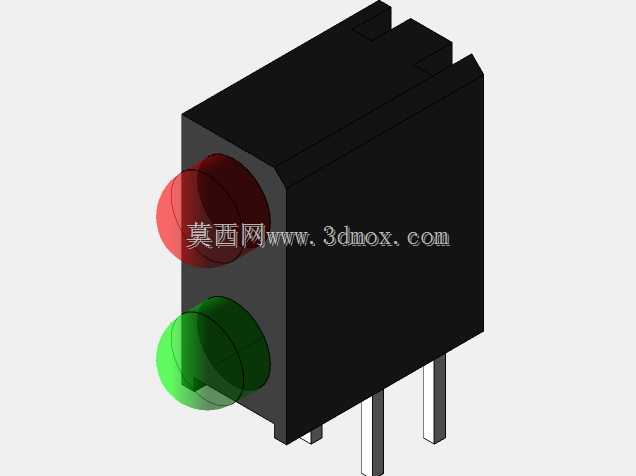

　　这类双灯珠指示外壳常被集成在工业控制柜面板、小型电源模块、信号采集终端的PCB板上，用来直观反馈设备的通电、运行、故障、待机等不同工作状态，相比单灯指示，双灯布局可以在极小的安装空间内传递两组独立状态信号，无需额外占用面板开孔位置，在紧凑型工控设备、嵌入式控制模块里应用十分普遍。外壳主体采用方正的块状结构，两个灯珠安装孔位呈上下垂直排布，分别对应红、绿两颗LED灯珠，红色通常对应故障、电源接通类的警示或通电状态，绿色对应正常运行、信号就绪类的正向状态，灯珠安装位做了内凹的球面承托结构，既可以固定灯珠的插入深度，保证灯珠发光面与外壳前端面齐平，又能对灯珠形成侧向防护，避免装配过程中灯珠引脚受外力弯折断裂。

　　外壳底部伸出两根直插式固定引脚，引脚间距适配常规万用板、定制PCB的标准孔距，插装后可以直接过波峰焊完成固定，无需额外的螺丝、卡扣等紧固件，装配效率适配批量流水线生产的作业节奏。从设计思路上看，外壳整体做了等壁厚处理，壁厚均匀适配注塑成型的工艺要求，避免注塑过程中出现缩痕、缺料等成型缺陷，外壳侧面的微小凸台结构是装配定位用的卡位，插入面板安装孔或者PCB对应开孔时，凸台可以卡入孔位的对应缺口，防止外壳在焊接或者后续使用过程中发生转动，保证灯珠的朝向始终正对操作人员的观察视角。

　　外壳的前端面没有做多余的装饰纹理，平整的端面可以让灯珠的光线均匀散射出去，不会因为纹理遮挡出现光斑不均的问题，两个灯位之间的隔断结构可以避免两颗灯珠的光线互相串扰，防止出现状态误判的情况，比如红色故障灯点亮时不会因为串光让绿色区域也泛红，绿色运行灯点亮时也不会干扰红色区域的显示效果。安装边界方面，这类外壳的整体高度控制在常规直插元件的高度范围内，不会超出PCB板上元件的常规限高要求，适配大部分封闭外壳的内部安装空间，引脚的长度刚好满足穿过PCB板后预留足够的焊锡上锡长度，既不会因为引脚过长导致焊后剪脚工序增加工作量，也不会因为引脚过短导致焊接强度不足，在设备受振动的工况下出现引脚脱焊的问题。实际选型应用中，这类双灯外壳常配套标准直径的圆头直插LED使用，灯珠插入后依靠外壳内壁的微过盈配合实现预固定，在焊接前的周转过程中灯珠不会从外壳内脱落，减少装配过程中的零件散落问题。外壳的材质通常选用遮光性良好的工程塑料，除了灯珠安装位的前端透光区域？不，不对，外壳本身是遮光的黑色或灰色材质，灯珠的发光面直接露出外壳端面，外壳的遮光特性可以阻挡PCB板上其他元件的杂散光从外壳位置透出，保证状态指示的清晰度，即使在环境光线较强的车间场景下，操作人员也能快速分辨当前的设备状态。

　　在结构细节上，外壳顶部的两个微小凹槽是脱模工艺预留的结构，不影响实际装配与使用，外壳的所有棱边都做了微小的倒角处理，避免装配过程中锋利的棱边划伤操作人员的手指，也不会在插装时刮伤PCB板的阻焊层。这类元件虽然体积小，但在设备的人机交互环节承担着非常重要的作用，清晰的状态指示可以帮助运维人员快速排查设备故障，减少设备停机排查的时间，在设计这类小型指示元件外壳时，核心的考量点从来不是外观的新颖性，而是装配的便捷性、显示的可靠性、批量生产的工艺适配性，每一处结构细节都对应着实际生产、装配、使用环节的具体需求，没有多余的冗余设计。
