STECK品牌微型断路器结构设计方案

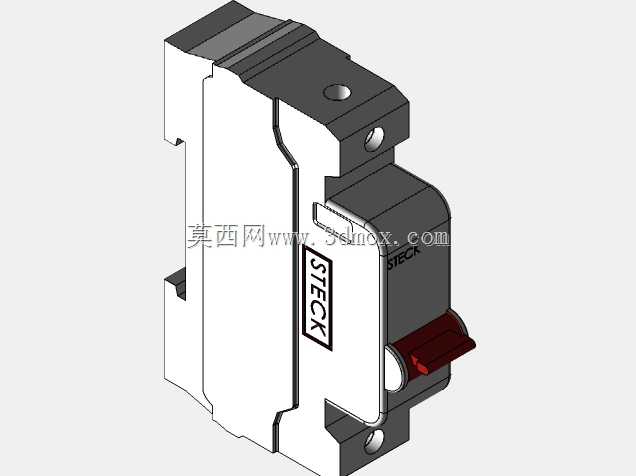

　　在民用建筑配电、工业低压柜组、小型设备电控回路的搭建场景里，这类单极微型断路器是末端回路保护的核心元件，日常承担着线路过载、短路故障时快速切断电源的作用，避免故障扩大引发线缆过热起火、后端用电设备烧毁的问题，是低压配电系统里用量极大的基础保护器件。从结构设计逻辑来看，这款断路器采用标准DIN导轨安装的单极模数化布局，整体壳体采用阻燃热固性塑料压制成型，正面操作区域设置红色拨动手柄，手柄的行程角度经过匹配设计，分合闸位置有清晰的视觉区分，运维人员在柜前巡检时可以快速判断回路通断状态。

　　壳体侧面预留的安装卡扣结构，能够直接卡装在35mm标准电气安装导轨上，单极宽度符合18mm模数的行业通用尺寸，多极拼装时可以和同系列的其他极数模块、漏电附件直接拼接，不需要额外的转接配件，适配现有绝大多数低压配电箱、终端配电盘的安装空间。内部结构的布局上，操作机构、灭弧室、接线端子、脱扣组件沿着壳体长度方向依次排布，进出线端的接线螺钉采用大扭矩防滑设计，适配1.5-6平方毫米的铜芯导线压接，压接区域设置防误插挡板，避免接线时导线误入机构腔室引发卡滞。灭弧室采用多栅片切割结构，能够在短路分断时快速拉长冷却电弧，将电弧分割成多段短弧后快速熄灭，降低分断过程中的电弧喷溅风险，满足终端回路6kA及以下分断能力的使用需求。

　　建模过程中重点还原了壳体的拼接止口结构，上下盖的配合公差控制在0.15mm以内，既保证装配后的壳体密封性，避免灰尘、小飞虫进入内部影响机构动作，也不会因为公差过紧导致装配时壳体出现应力开裂。操作手柄和内部机构的联动连杆做了运动干涉校验，在分合闸的全行程范围内，连杆和壳体内壁、其他零件的最小间隙保持在0.8mm以上，避免长期操作后出现磨损卡滞。接线端子的压线板采用弧形面设计，压接导线时可以均匀包裹线芯，不会因为螺钉拧紧压力过大切断单股铜芯，也能避免多股软线压接时出现散丝的问题。

　　安装卡扣的弹性臂厚度经过反复调整，既保证卡入导轨后有足够的锁紧力，在竖直安装、设备运输振动的场景下不会出现松脱滑落，也能让运维人员用一字螺丝刀撬动卡扣时轻松完成拆卸，不需要使用蛮力撬动壳体导致外壳破损。从实际选型适配的角度看，这款断路器的外形尺寸完全匹配行业通用的安装边界，替换现有同规格产品时不需要调整配电箱内的导轨位置、预留走线空间，进出线的接线孔中心距和同规格产品保持一致，旧回路改造更换时可以直接拆装，不需要重新调整线缆长度。壳体表面的品牌标识区域做了凹陷设计，标识粘贴后不会因为日常操作摩擦导致标识脱落，运维人员长期使用后依然可以清晰识别产品品牌参数。手柄的操作力设置在30-50N区间，既不会因为操作力过小导致意外触碰引发误分闸，也不会因为操作力过大导致操作不便，分合闸动作时机构有清晰的到位反馈手感，操作人员可以明确感知动作是否到位。
