0805规格贴片式发光二极管结构设计

　　在消费电子、工业控制板卡、车载电子模块的表面贴装产线中，0805封装的贴片LED是最常用的板载状态指示器件，这类器件的三维建模精度直接影响PCB Layout阶段的封装匹配度、SMT钢网开孔设计以及后续整机组装的干涉校验。不同于直插式LED需要预留引脚穿孔空间，0805贴片LED采用无引脚或短引脚的表面贴装结构，建模时需要严格还原器件的实际安装边界，避免出现焊盘对位偏差、器件与周边阻容件干涉、回流焊后器件偏移等工程问题。

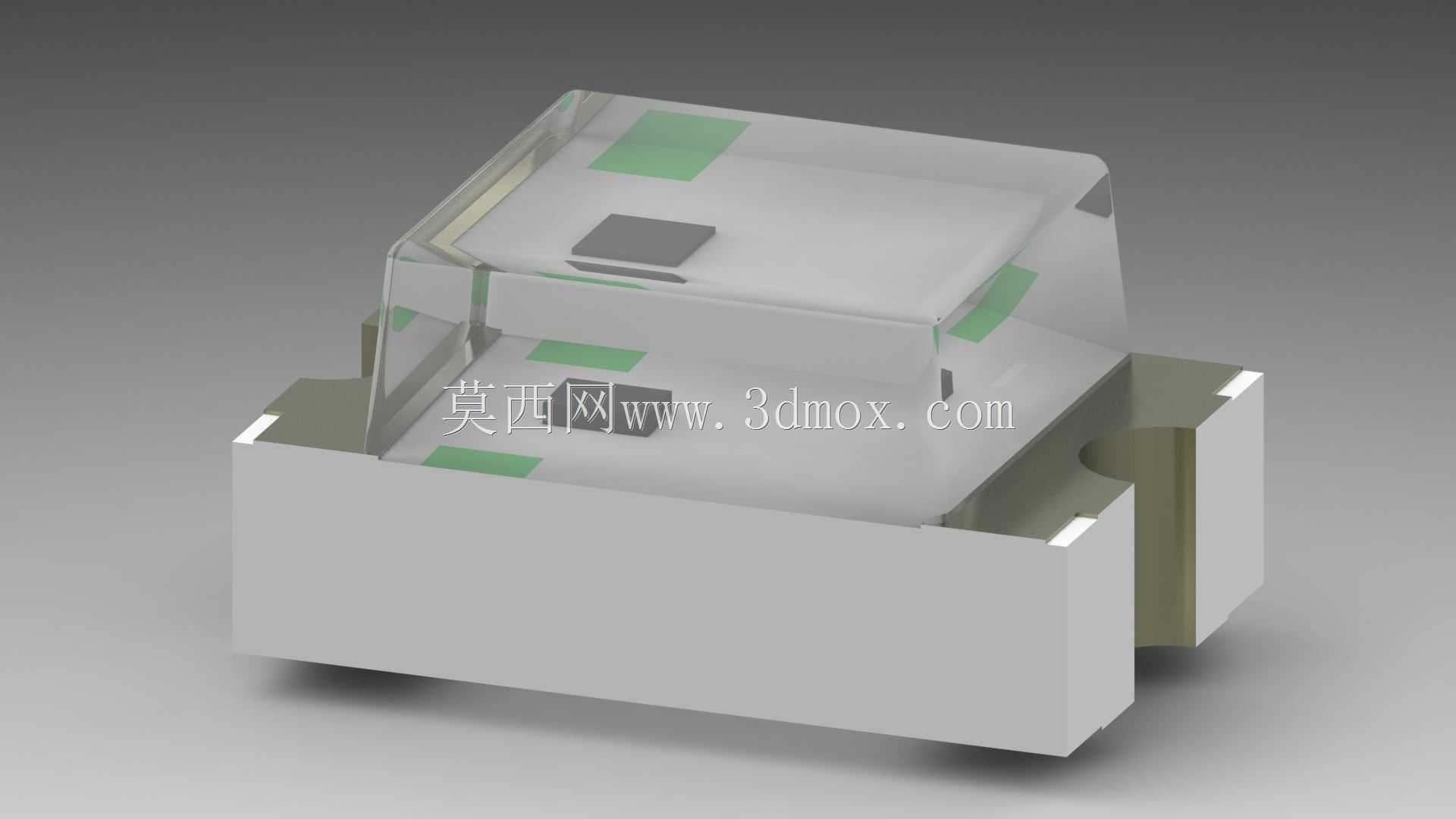

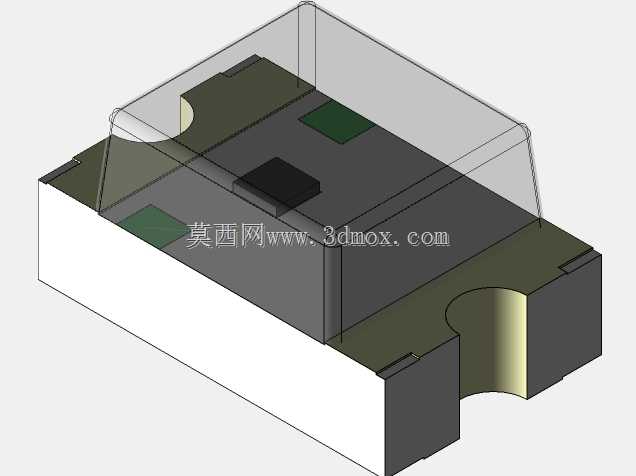

　　从实际应用场景来看，这类0805贴片LED常被用于电源模块的工作状态指示、IO端口的信号通断提示、按键背光、小型设备的运行告警提示，覆盖从民用消费类电子产品到工业控制终端的各类板卡设计。在结构设计层面，模型完整还原了器件的分层结构：底部是耐高温的白色塑封基座，基座上预留两个对称的焊盘接触位，对应PCB封装上的两个焊盘区域，焊盘的位置公差控制在±0.05mm范围内，匹配SMT贴装的精度要求；基座内部固定有发光芯片，芯片通过绑定线与两端焊盘实现电气连接，外部包裹半透明的环氧树脂封装层，这层封装既起到保护内部芯片和绑定线的作用，也兼具光线扩散的效果，避免发光点过于集中产生刺眼的光斑。

　　建模过程中需要重点关注几个核心尺寸边界：器件整体长度为2.0mm±0.1mm，宽度为1.25mm±0.1mm，整体高度控制在1.1mm以内，这个尺寸参数完全匹配行业通用的0805封装标准，能够直接适配现有标准PCB封装库，不需要单独修改焊盘尺寸。基座底部的两个焊接端金属片厚度为0.15mm，建模时特意还原了金属片边缘的轻微倒角，这个细节在做回流焊温度场仿真、焊锡浸润模拟时能够提供更准确的模型支撑，避免仿真结果与实际焊接效果出现偏差。环氧树脂封装部分的弧度也按照实际器件的光学设计做了还原，顶部的微弧面能够让发光角度维持在120°-140°的常规区间，满足板载指示的大范围可视需求。

　　从设计思路上，这个模型没有做过度的细节简化，也没有冗余的非工程特征：内部的发光芯片尺寸按照常规0805白光LED的芯片大小设置为0.3mm*0.3mm，绑定线的弧度也还原了实际绑定工艺的走线形态，这些细节在做产品的透明外壳透光效果验证、内部结构空间校验时能够提供更真实的参考。不同于很多简化模型只做外部方块轮廓，这个模型将基座与环氧树脂封装的分模线位置也做了准确还原，分模线位于基座上方0.2mm处，这个位置是实际生产中塑封模具的合模位置，在做整机组装的干涉检查时，能够避免因为忽略分模线凸起导致的装配间隙不足问题。

　　在实际选型使用中，结构工程师可以直接调用这个模型导入PCB设计软件，与周边的阻容件、接插件、结构外壳做装配干涉检查，不需要额外测量实物尺寸调整模型参数；对于SMT工艺工程师来说，模型的焊盘位置、器件底部与PCB的接触间隙都与实物一致，可以直接用来校验钢网开孔的位置、锡膏印刷的厚度是否匹配，避免出现立碑、虚焊等贴装不良问题。同时模型的外观分层清晰，在做产品渲染、技术文档配图时，也能够准确呈现0805贴片LED的真实外观，不需要额外做材质调整。

　　需要注意的是，这类表面贴装器件的建模核心是尺寸精度与装配边界的准确性，不需要做无关的艺术化处理，所有特征都要服务于工程设计需求：比如基座侧面的微小定位缺口，是贴片机视觉识别的对位标记，建模时保留了这个缺口的尺寸与位置，能够支持贴装程序的视觉仿真验证；环氧树脂封装的透明度参数也按照实际器件的材质特性设置，在做光机热一体化仿真时，可以直接赋予对应的材质参数，不需要重新修改模型结构。
