车载150W直流交流逆变电源壳体结构

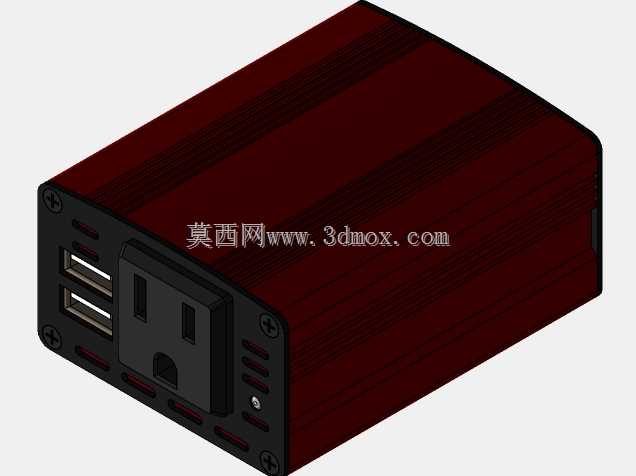

　　日常车载用电场景里，原车自带的点烟器、USB接口仅能提供低压直流输出，无法满足笔记本电脑、小型便携检测设备、车载应急小家电这类需要市电交流输入的设备使用需求，这款150W功率等级的车载逆变装置，核心作用就是将车辆蓄电池输出的12V低压直流电，转换为符合民用市电规格的交流输出，填补车载场景下交流供电的空白。从结构设计来看，这款产品采用一体化挤压铝型材作为主体外壳，型材表面做了纵向防滑散热筋设计，既可以提升壳体的结构刚性，避免车载颠簸工况下出现壳体变形挤压内部电路板的问题，同时增大了壳体与空气的接触面积，无需额外加装散热风扇，就能依靠壳体本身完成功率器件工作产生的热量传导，规避了风扇散热带来的积灰、噪音、转动部件寿命短的问题，更适配车载多尘、震动的复杂使用环境。

　　壳体的接口端采用阻燃PC材质注塑成型的端盖结构，端盖上预留了两组USB-A直流输出接口，可直接给手机、平板等低压数码设备供电，同时设置了一个国标五孔交流输出插座，能够兼容常见的两脚、三脚市电插头，端盖与铝型材主体通过四颗十字螺丝锁紧固定，螺丝孔位做了沉台设计，螺丝锁紧后端面与端盖表面齐平，不会出现凸起刮蹭车内内饰的问题。设计过程中，内部PCB板的安装位做了限位卡槽设计，电路板顺着型材内侧的导轨滑入即可完成定位，不需要额外设置复杂的固定柱，既减少了装配工序，也能在车辆持续震动的工况下，避免电路板出现窜动移位，功率器件的安装面直接贴合铝型材壳体内壁，中间填充导热硅胶片降低热阻，确保满负载工作时器件结温控制在安全阈值内。

　　从安装边界来看，这款逆变装置的整体外形为长方体结构，体积控制在手掌大小范畴，既可以放置在车辆中控台的储物格内，也可以通过配套的固定绑带安装在座椅侧边或者后备箱侧壁，不会占用过多车内储物空间；输入端的点烟器插头线长预留了1.2米的冗余量，能够覆盖从车内点烟器接口到常用取电位置的距离，不需要额外延长接线。交流输出端的插座做了防误插保护门设计，单孔插入时需要达到一定压力才能导通，避免车内儿童误触引发触电风险，端盖上还预留了细小的通风缝隙，在不影响整体防护能力的前提下，形成内部空气对流通道，平衡壳体内外的温差，避免长时间工作后内部出现凝露影响电路可靠性。

　　在实际选型适配时，这款150W功率等级的逆变装置，能够覆盖绝大多数车载小功率交流用电设备的需求，相比更大功率的逆变产品，它的静态待机电流更低，车辆熄火状态下长时间待机也不会造成蓄电池亏电，壳体的圆角过渡设计也避免了车内放置时尖锐棱角磕碰内饰或者人员，外壳表面采用酒红色阳极氧化处理，除了具备更好的耐磨耐刮性能外，也能和多数深色系的车内内饰风格匹配，不会显得过于突兀。结构设计阶段还充分考虑了量产装配的便利性，铝型材主体可以根据实际功率需求调整长度，不需要重新开模，端盖的模具采用通用化设计，同系列不同功率等级的产品可以共用端盖部件，大幅降低了开模成本和物料管理难度，内部的走线空间预留了足够的安全间隙，高低压电路之间通过壳体的筋位做物理隔离，满足车载电子设备的安规要求，避免出现高压串入低压端引发的设备损坏或者安全隐患。
