带显示窗口壁挂式工业控制电箱结构

　　这款壁挂式控制电箱的三维结构，是面向车间就地设备控制、小型机组配电管控场景做的落地化设计，日常在机台旁侧墙面、小型产线端部、公共区域动力配电点位都能见到这类箱体的应用，核心作用是把本地回路的通断控制、运行状态显示、操作触发元件整合在一个封闭壳体内，既避免车间粉尘、切削液飞溅触碰内部电气元件，也能让现场操作人员不用打开柜门就完成状态查看与常规操作。

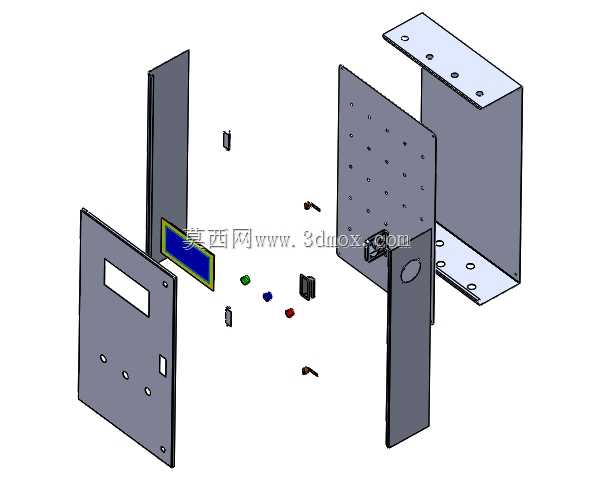

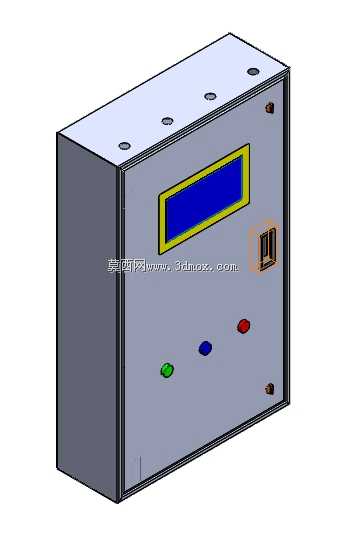

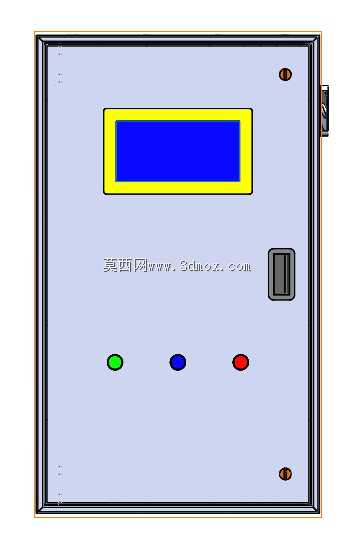

　　从结构设计逻辑来看，箱体采用薄钢板折弯拼焊的常规壳体思路，整体为方正壁挂形态，背部预留整面贴墙安装平面，四个角点预设沉头安装孔位，安装时可以直接通过膨胀螺栓固定在混凝土墙面或者设备附属的安装立板上，不需要额外做落地支架，节省车间竖向安装空间。箱体正面的上半区域预留了嵌入式显示屏的安装窗口，窗口四周做了向内折弯的压边结构，用来卡装显示屏的固定边框，安装时显示屏从柜体内部向外推入，压边处粘贴密封胶条后用螺丝锁紧固定边框，就能实现显示区域的正面防护，避免灰尘、溅水从显示窗口缝隙进入柜体内部。显示屏下方的面板区域预留了三个按钮安装孔位，三个孔位呈水平等距排布，分别对应不同颜色的操作按钮，常规配置下绿色对应启动、蓝色对应复位、红色对应急停，孔位直径按照工业常用22mm控制按钮的安装尺寸做预留，按钮从面板正面穿入后背部用锁紧螺母固定，接线端全部朝向柜体内部，方便后期布线与元件更换。按钮旁侧预留了小型门锁的安装位，采用通用型转舌锁结构，只有运维人员持对应钥匙才能打开柜门，避免无关人员随意触碰内部接线造成安全隐患。

　　柜体的右侧侧板上预留了通风散热栅格的安装位，栅格内侧可以加装小型轴流风扇或者防尘滤网，当柜内安装有小型变压器、开关电源这类发热元件时，能够通过自然通风或者强制风冷把柜内热量排出，避免夏季高温环境下柜内温度过高导致电气元件寿命缩短。柜体的门板与主壳体之间采用隐藏式铰链连接，铰链安装在柜体侧边的折弯内侧，从外部看不到铰链结构，既提升了箱体整体的外观整洁度，也能避免外力撬动铰链破坏柜体防护。门板内侧预留了走线槽的安装位置，所有从面板元件引出的控制线都可以顺着走线槽规整排布，接到柜内安装的导轨式元件上，避免柜门开关过程中导线被拉扯磨损。

　　从安装边界尺寸来看，这款电箱的深度控制在150mm以内，贴墙安装后不会突出墙面过多，避免车间物料转运过程中剐蹭到箱体；箱体的宽度与高度按照常规壁挂控制箱的人机操作高度做匹配，安装后显示屏中心距离地面大概1.5m左右，刚好匹配站立操作人员的平视视线，不需要低头或者仰头就能看清屏幕上显示的运行参数，操作按钮的位置也刚好在人员站立时手部自然抬起的舒适操作区间，不用刻意抬臂或者弯腰就能完成按钮操作。箱体的下侧板预留了多个穿线格兰头的安装孔位，外部的动力线、控制线都从箱体底部进入柜内，穿线后锁紧格兰头就能实现进线处的密封防护，避免灰尘或者溅水从进线位置进入柜体。

　　在细节设计上，箱体的所有外露折弯边都做了钝边倒圆角处理，避免加工、安装、后期运维过程中锋利的钢板边缘划伤操作人员；门板与柜体贴合的四周都预留了密封胶条的嵌装槽，胶条采用发泡橡胶材质，柜门关闭锁紧后胶条被均匀压缩，能够达到常规工业场景要求的IP54防护等级，适配多数干燥或者有少量溅水、粉尘的车间环境。柜内的背部安装板采用镀锌钢板材质，通过螺丝固定在柜体背部的预设螺柱上，安装板上可以根据实际电气方案排布断路器、接触器、接线端子等元件，后期如果需要调整元件布局，只需要在安装板上重新开孔或者利用导轨卡扣调整位置即可，不用改动主箱体的结构。
