工业现场壁挂式人机交互操作控制箱

　　这款壁挂式人机交互操作箱体，主要面向工业生产现场的设备端操作场景设计，常见于自动化生产线工位、小型单机设备主控端、仓储物流设备操作侧等需要人员近距离输入参数、读取设备运行状态的位置，替代传统分散式按钮站，将状态显示、参数输入、操作触发功能集成在同一安装面，减少现场操作的动线长度，降低操作人员往返主控柜的频次。

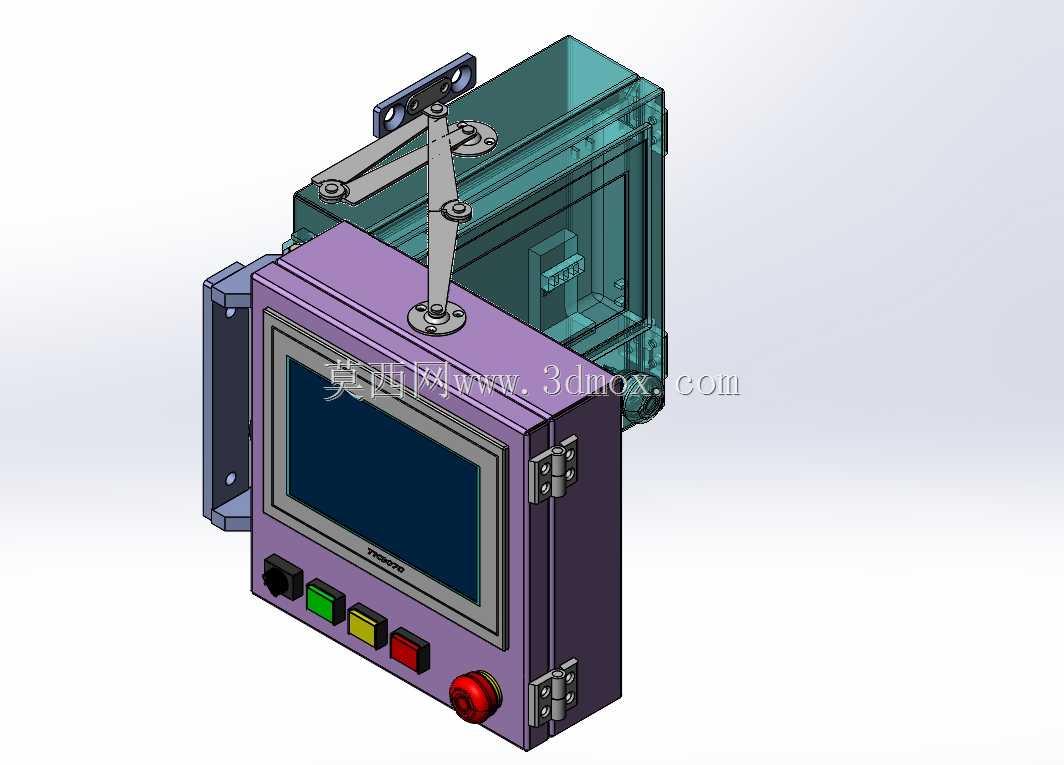

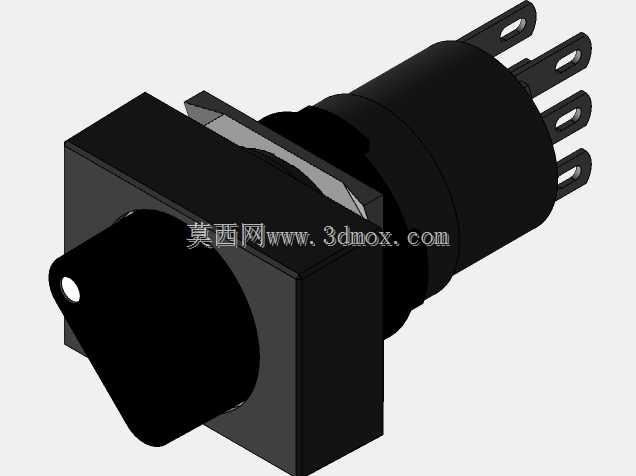

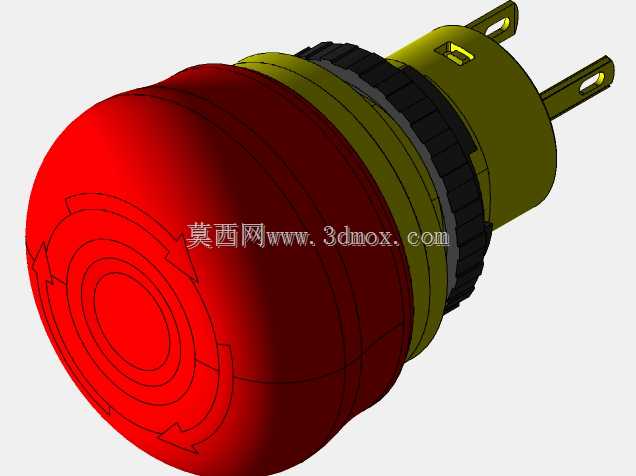

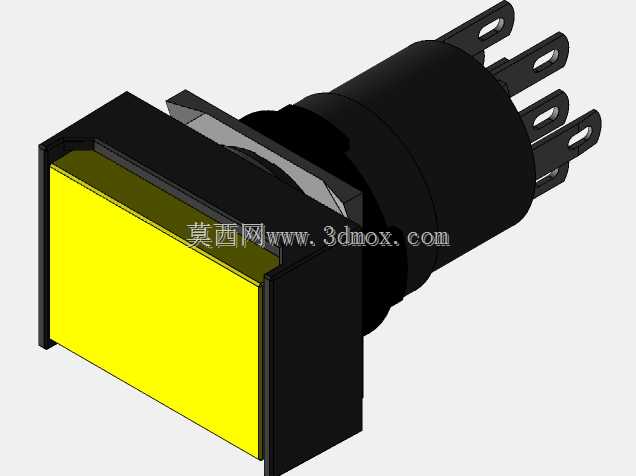

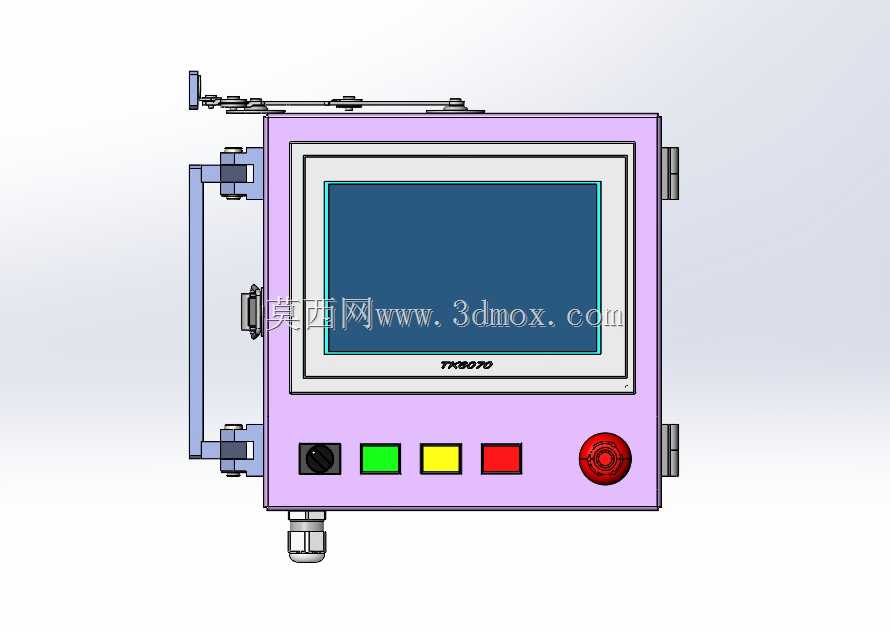

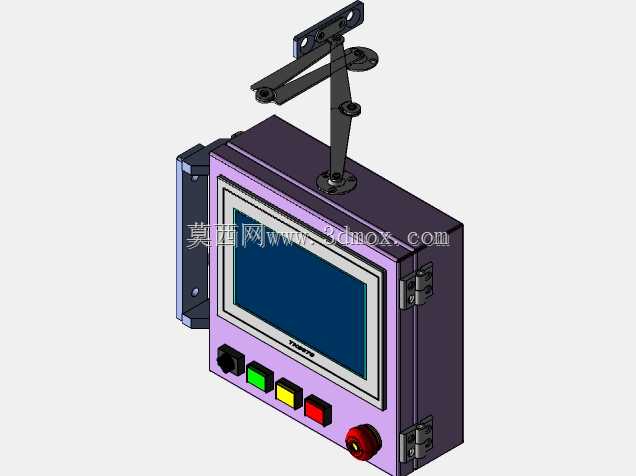

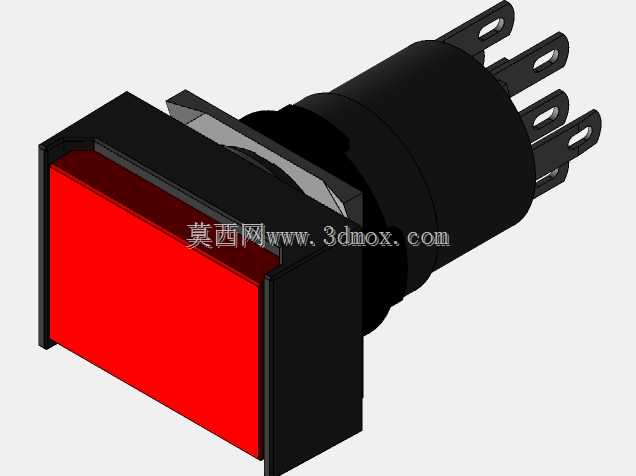

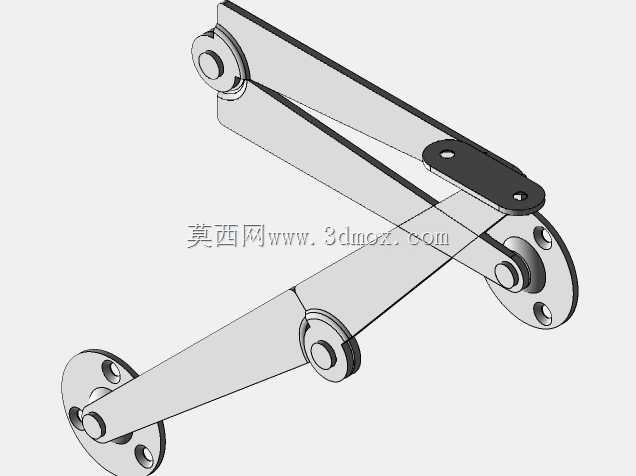

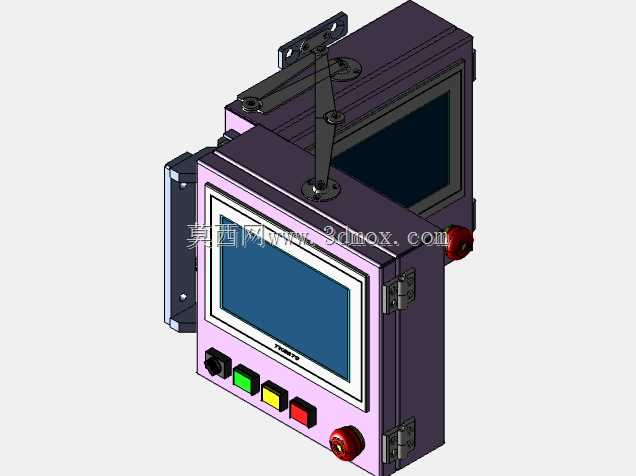

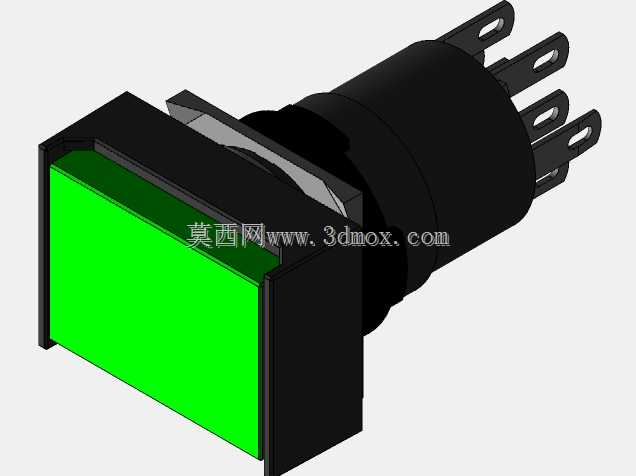

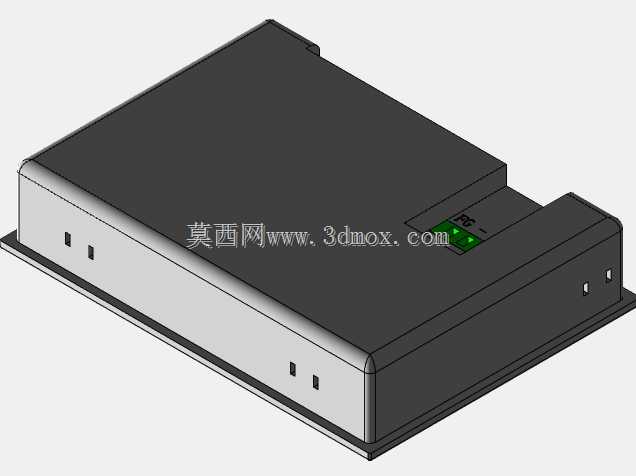

　　从结构设计逻辑来看，箱体采用壁挂侧装的固定形式，侧面预留的安装支架带铰接结构，可支持箱体在一定角度范围内俯仰调整，适配不同身高操作人员的视线角度，避免固定安装角度带来的屏幕反光、操作抬手角度不适等问题。箱体正面的布局遵循工业操作的安全优先级排布：最上方为嵌入式安装的触控显示屏，屏幕四周做了凸起的防护边框，避免现场搬运物料、工具误碰刮花屏幕表面，边框与屏幕的配合间隙预留了密封胶条安装槽，可满足常规工业现场的防尘防泼溅要求。屏幕下方的操作区从左到右依次排布电源开关、绿色运行指示灯、黄色待机预警指示灯、红色故障指示灯，最右侧设置凸起的红色急停按钮，急停按钮的安装高度略高于其他操作元件，确保紧急状态下操作人员可盲触触发，按钮周边预留足够的操作空间，避免误碰其他元件触发非预期动作。

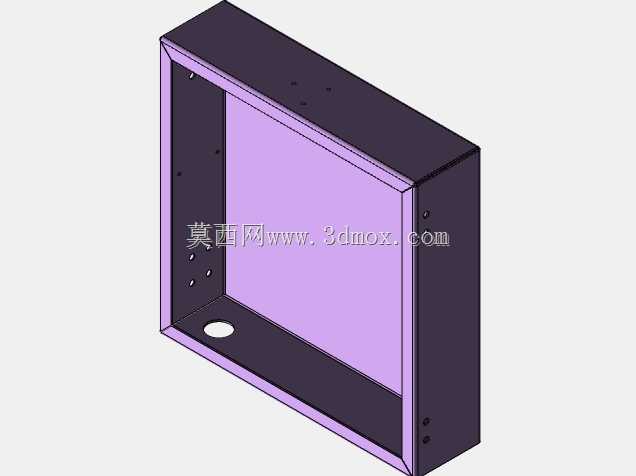

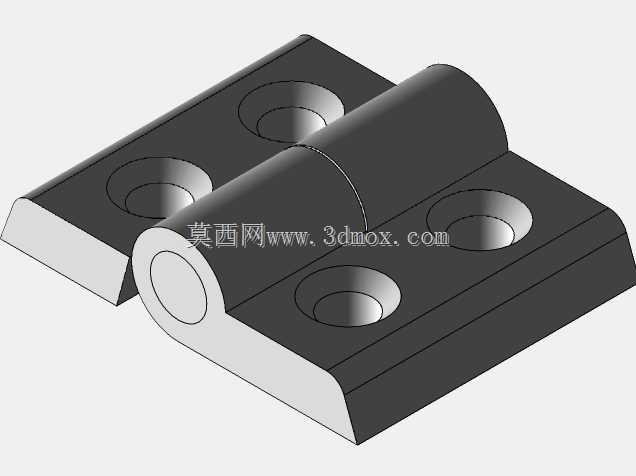

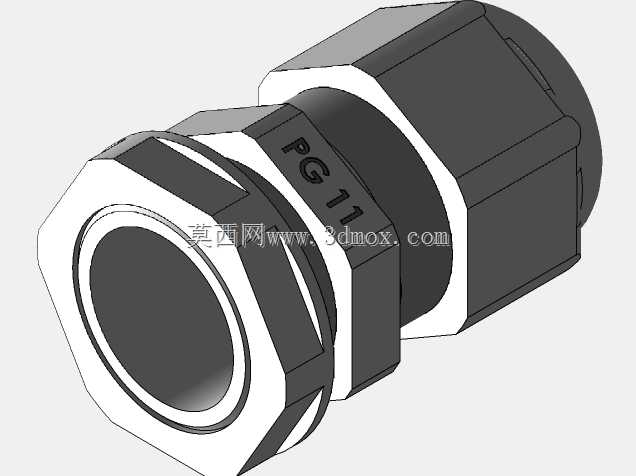

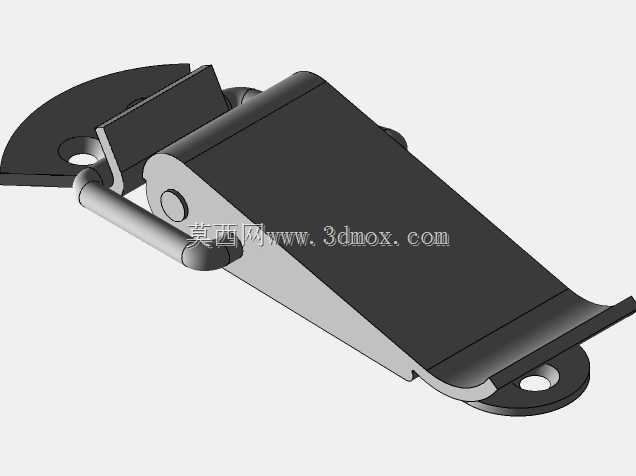

　　箱体顶部设置的翻盖铰接结构，可支持上盖向上翻开，翻开后内部预留了PLC扩展模块、接线端子排的安装空间，走线槽沿箱体内壁排布，强弱电走线区域做了物理分隔，避免信号干扰。箱体底部预留的防水格兰头安装位，可根据现场走线需求配置不同孔径的电缆接头，适配动力线、信号线、通讯线的分开进线需求，进线位置做了应力释放结构，避免电缆拉扯导致接线端子松脱。

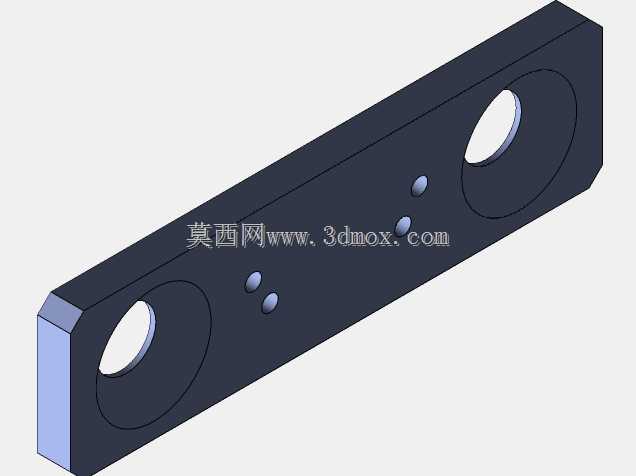

　　从安装边界来看，箱体整体为方正结构，安装时需在壁挂墙面预留足够的开门空间，上盖翻开后的回转半径范围内不能布置其他管线或设备，避免开门干涉。侧面安装支架的固定孔位采用长圆孔设计，可适配现场安装面的孔位偏差，降低现场安装的打孔精度要求。箱体的深度尺寸控制在合理范围，不会过多占用操作通道的通行空间，适合安装在设备侧方的立柱、墙面或设备本体的安装立板上。

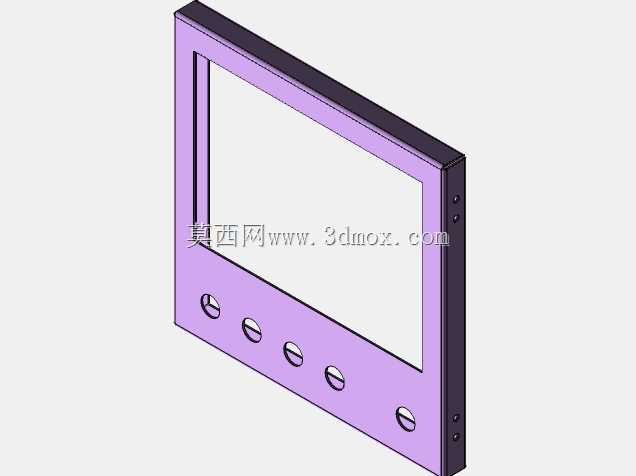

　　在功能适配性上，这款操作箱可兼容常规尺寸的工业触控屏安装，正面的按钮、指示灯安装孔位采用标准工业开孔尺寸，后期维护更换元件时无需重新扩孔，可直接替换同规格的标准工业元件。箱体的边角做了圆弧过渡处理，避免安装、维护过程中尖锐边角划伤操作人员，外表面采用喷塑处理，可适应常规工业车间的温湿度环境，具备基础的耐油污、耐轻微腐蚀能力。

　　设计过程中充分考虑了现场维护的便利性，上盖与箱体主体的铰接处设置了支撑限位结构，翻开维护时可自动固定在最大开启角度，无需额外支撑，内部元件的安装板采用可拆卸式设计，接线时可将安装板整体取出，完成接线后再推入箱体固定，降低狭小空间内的接线作业难度。箱体侧面预留的接地螺柱，可直接连接车间接地网，确保设备运行时的用电安全，所有金属结构件之间都做了导通处理，避免静电积累对内部电子元件造成损伤。
