壁挂式电气控制柜结构设计方案

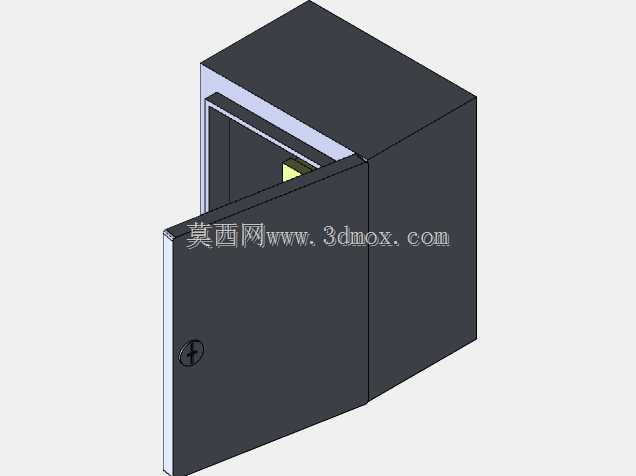

　　在工业配电、楼宇自控、小型设备配套的现场场景里，这类壁挂式电气柜体是承载低压配电元件、控制回路模块的核心载体，日常多安装在车间立柱、墙面、设备侧旁的立面位置，用来容纳断路器、接触器、接线端子排、小型PLC模块这类电气元件，同时隔绝外部粉尘、溅水与无关人员的误触碰，保障内部电气回路的运行安全。从结构设计的角度看，这款柜体采用单开门侧开结构，门体与柜体主体通过侧边暗藏的铰链实现转动连接，门体边缘做了折边压筋处理，既提升了薄钣金门体的整体刚性，避免大尺寸门体长期开合出现变形翘边，也能在门体闭合时与柜体边框的发泡密封胶条形成紧密贴合，满足常规工业场景的防护等级要求。门体上预装的锁具采用通用三角锁芯结构，无需特殊定制钥匙，方便现场运维人员快速开门检修，同时锁具的安装位置做了沉台处理，不会突出门体平面，避免现场搬运、安装过程中出现磕碰剐蹭。柜体内部的安装空间做了分区预留，靠近门体的一侧预留了线槽走线的空间，柜体背部预留了整块的安装板固定位，安装板可以通过侧边的螺丝孔位实现上下高度微调，方便不同尺寸的电气元件灵活排布，不需要额外在柜体上重新打孔。

　　在安装边界的设计上，柜体背部预留了四个挂装孔位，孔位的间距匹配常规壁挂安装的膨胀螺栓排布尺寸，安装时不需要额外制作过渡支架，直接将柜体挂装在预先固定好的螺栓上即可完成固定，同时柜体底部预留了穿线格兰头的安装孔位，现场布线时可以根据进出线的方向选择底部或者侧边的敲落孔开孔，不用现场切割钣金，减少现场施工的工作量。从钣金加工的工艺角度考量，这款柜体的所有折边都做了圆角处理，没有尖锐的毛刺边角，避免装配、运维人员在操作时被划伤，柜体的焊接位置都做在内部拼接处，外部看不到明显的焊疤，整体外观平整，喷涂后表面质感均匀。

　　门体开启角度可以达到120度以上，完全打开后不会遮挡柜体内部的元件安装区域，方便运维人员在柜内进行接线、元件更换的操作，同时门体与柜体之间预留了接地端子的安装位，可以通过黄绿接地线实现门体与柜体主体的等电位连接，避免静电积累或者漏电时出现安全隐患。在实际选型应用中，这类柜体适合用在交流50Hz、额定电压380V及以下的低压配电回路中，既可以作为小型设备的单机控制柜体，容纳设备的控制回路与动力配电元件，也可以作为车间区域的分支配电柜体，安装在生产线旁的墙面上为周边的小型用电设备提供配电接口。

　　设计过程中特意控制了柜体的整体深度，不会因为柜体过深突出墙面过多影响车间通道的通行，同时内部的有效安装空间经过核算，可以满足常规小型控制回路的元件排布需求，不会出现空间浪费或者元件排布过于紧凑导致散热不畅的问题。柜体的门板内侧还预留了标识牌的粘贴位置，可以用来张贴回路标识、运维注意事项，方便现场人员快速识别柜内的回路分布，减少误操作的概率。整体结构没有多余的复杂造型，所有零件都采用常规钣金加工工艺即可生产，不需要开模，加工成本可控，同时零件的互换性强，后期如果出现门体、锁具损坏的情况，可以快速更换同规格的配件，降低后期运维的成本。
