贴片式电磁蜂鸣器结构三维设计

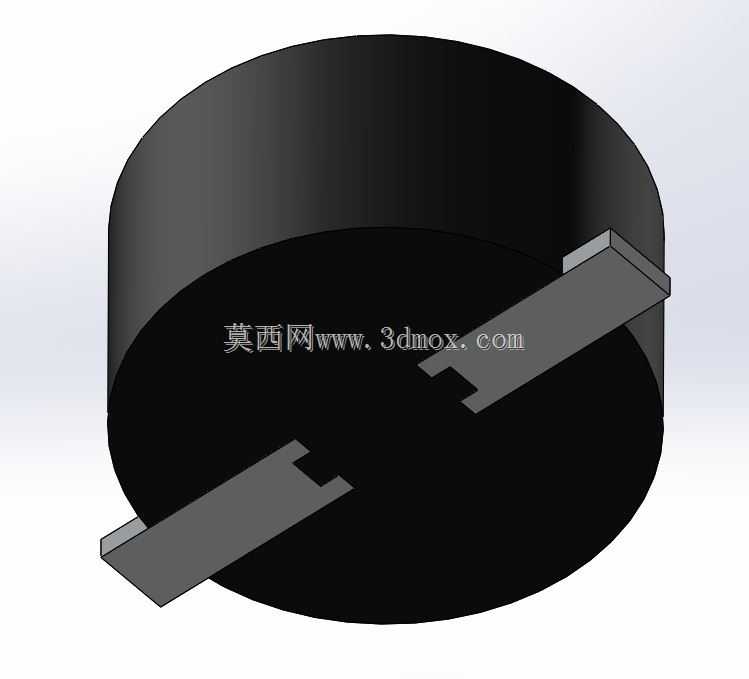

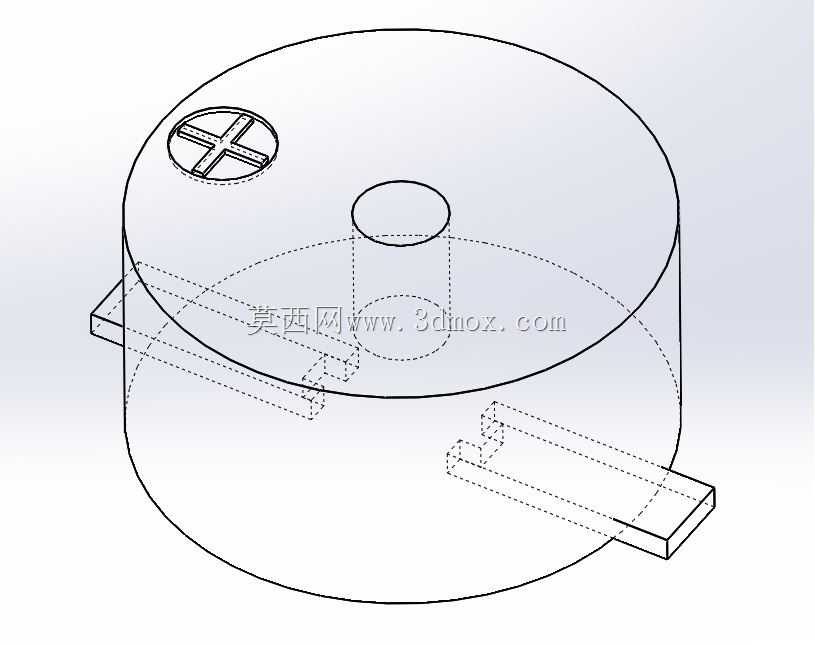

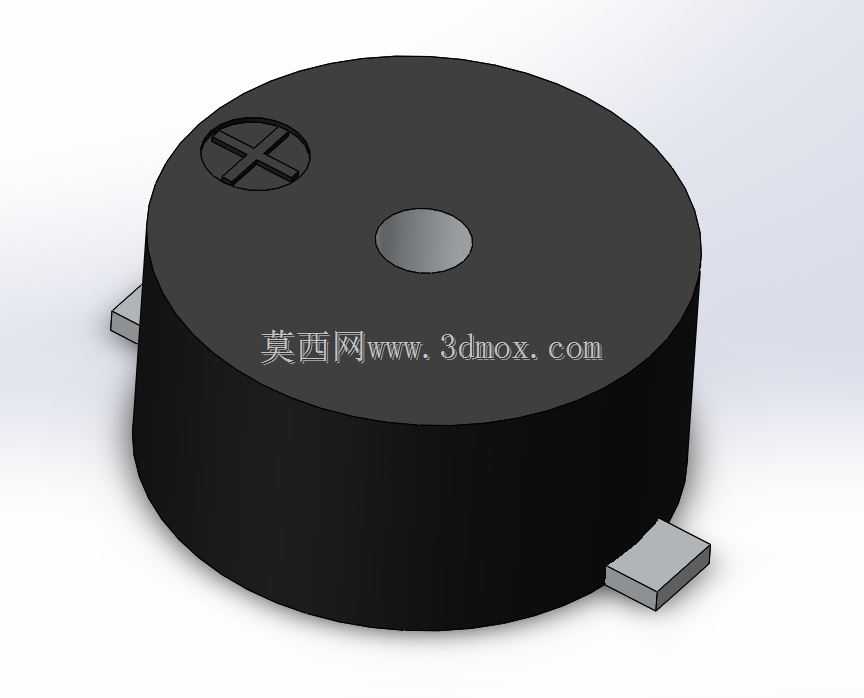

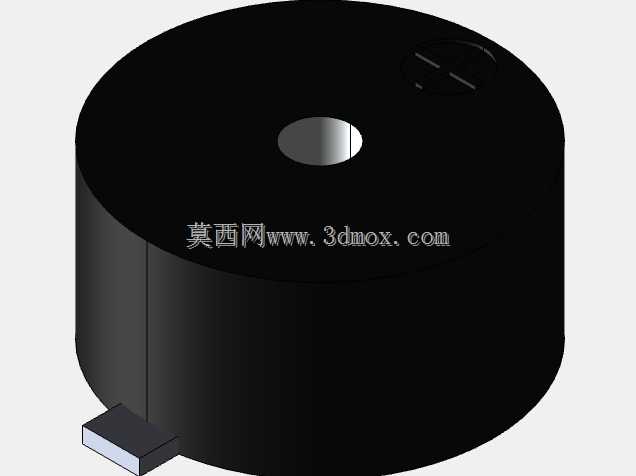

　　做消费类电子结构设计快十年，接触最多的板载发声器件就是这类贴片蜂鸣器，很多刚入行的工程师选蜂鸣器只看发声参数，忽略安装边界和结构干涉，最后打样回来要么贴装偏移，要么和壳体筋位撞件，返工改板的成本比前期选型核对高好几倍。这个贴片蜂鸣器的三维结构，完全是按照量产SMT贴装的工艺要求做的，先看外形，整体是矮圆柱结构，顶面做了十字形的出声槽，中心的定位凹点不是装饰，是贴装时视觉识别的Mark点，贴片机的相机抓这个凹点就能完成中心定位，比靠外形轮廓定位的精度高两个等级，高速贴装时不会因为元件边缘的注塑毛边导致识别偏差。两个贴片焊盘做在圆柱本体的侧下方，焊盘的伸出长度和厚度都是按照回流焊的润湿要求设计的，焊盘和本体之间做了0.1毫米的避空台阶，避免焊锡爬升到本体侧面导致的虚焊或者立碑缺陷，很多新手建模时会把焊盘和本体做齐平，实际生产时锡膏熔化后的表面张力很容易把元件拉歪。

　　从应用场景来说，这类SMD蜂鸣器几乎覆盖了所有需要板载声光提示的小型电子设备，从智能家居的温湿度传感器、门禁读卡器，到消费类的蓝牙耳机充电仓、便携血糖仪，再到工业类的小型PLC扩展模块、手持扫码枪，只要是电路板空间有限、需要走SMT全自动化贴装流程的产品，基本都会选这类贴片蜂鸣器，不用像插件蜂鸣器那样额外开波峰焊治具，也不用人工补焊，整板贴装的效率能提升至少30%。

　　设计这个模型的时候，首先考虑的是安装边界的约束，总高度控制在4.5毫米，刚好适配绝大多数消费电子内部的堆叠空间，不会因为元件过高顶到面壳，也不会因为太矮导致出声路径被PCB上的其他高元件遮挡。本体直径9毫米，两个焊盘的中心距是按照标准SMD元件的焊盘封装做的，直接匹配通用的09045封装库，不用工程师自己重新画封装，减少封装画错导致的焊接不良。顶面的十字出声槽做了0.3毫米的槽宽，既可以保证声音传出的效率，又能阻挡生产过程中的助焊剂蒸汽、灰尘进入蜂鸣器内部，影响振动膜片的振动幅度，很多同类型产品把出声槽做的太大，过回流焊的时候助焊剂挥发进去，直接导致蜂鸣器哑音，这个槽宽是经过多轮量产验证的尺寸。中心的定位凹点深度0.2毫米，不会打穿本体内部的腔体，保证腔体的密封性，电磁式蜂鸣器的腔体密封性直接决定了发声的声压级，要是腔体漏气，额定电压下的声压会掉至少10分贝，根本达不到提示音的音量要求。

　　再看电气适配的结构设计，这个蜂鸣器的额定工作电压是5V，工作电压范围覆盖4-7V，刚好匹配绝大多数单片机IO口的驱动电压，不用额外加升压电路，两个焊盘的极性做了隐性标识，顶面十字槽的其中一个端点对准正极焊盘，生产时不用额外丝印极性标识，减少PCB丝印的空间占用，也避免丝印模糊导致的贴装反接。焊盘的材质厚度是按照无铅回流焊的最高温度260摄氏度设计的，耐高温时长超过10秒，过炉时不会出现焊盘脱落、本体变形的问题。本体的外壳用的是耐高温的PBT塑料，注塑时的收缩率已经在建模时做了补偿，实际生产出来的外形尺寸公差控制在±0.05毫米以内，贴装时吸嘴吸顶面的平面区域，不会因为顶面不平导致吸料掉件。

　　很多工程师做结构堆叠时，会忽略蜂鸣器的出声路径，这个模型的结构设计里，顶面出声槽的位置刚好避开了中心定位点，只要在产品面壳对应的位置开直径1毫米左右的出声孔，就能保证声音无遮挡传出，不用额外做导音锥，节省内部空间。另外，蜂鸣器的底部和PCB接触的位置做了一圈0.05毫米的微凸点，贴装时焊锡熔化后，凸点会把本体微微顶起，让焊盘和PCB焊盘之间保持合适的锡层厚度，既保证焊接强度，又能避免本体直接压在PCB上，吸收振动导致音量降低。从选型的角度说，这个尺寸的蜂鸣器重量只有0.8克，对便携设备的整机重量影响极小，额定电流小于80毫安，不会给设备的电源系统造成额外负担，驱动电路只需要一个普通的三极管就能驱动，不用复杂的功放电路，BOM成本也能控制在合理范围。做三维建模的时候，所有的倒角、拔模角度都按照注塑模具的要求做了，本体侧面的拔模角度是1.5度，方便注塑脱模，不会出现粘模导致的外观缺陷，焊盘和本体的结合位置做了圆角过渡，避免应力集中导致焊盘受外力脱落，哪怕是整板分板时的冲击力，也不会把焊盘从本体上扯下来。
