1000mm光纤传感器放大器安装铝轨结构

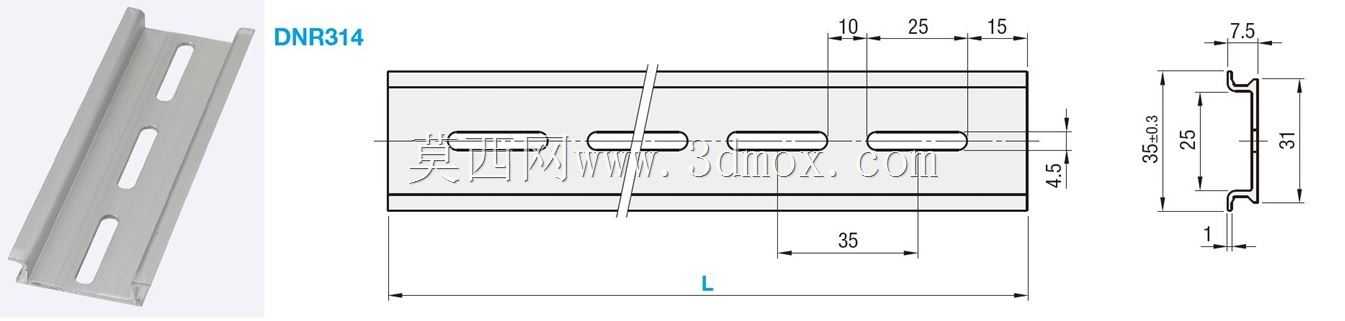

　　在工业自动化产线的电气柜集成、传感检测单元布设场景里，这类长尺寸安装铝轨是传感类元件布设的核心承载辅件，日常接触的光纤传感检测工位，不管是产线来料定位、工件到位检测、尺寸偏差判别工位，都需要把光纤放大器集中规整安装，既方便后期接线调试，也能避免零散安装带来的线路拉扯、元件磕碰问题。这款铝轨总长设定为1000mm，刚好适配多数标准电气柜的内舱安装宽度，也能根据实际布设的放大器数量灵活裁切，不用额外拼接多段短轨带来的安装面不平、卡位偏移问题。从结构设计来看，铝轨采用标准卡装式截面，轨身沿长度方向等距开设定位槽孔，一方面能减轻铝轨自身重量，降低安装承载负荷，另一方面槽孔间距匹配主流光纤放大器的卡装卡位公差，放大器卡入后不会沿轨身方向窜动，同时相邻放大器之间的间距可以根据接线空间、散热需求灵活调整，不用额外打孔固定。轨身的安装边做了加厚处理，避免长跨度安装时出现中部下挠变形，要知道电气柜内如果铝轨变形，会导致放大器卡装松动，轻则检测信号传输不稳，重则元件从轨上脱落引发产线停机。

　　设计时特意把卡装边的回弹量控制在合理区间，既保证放大器卡入时不用借助额外工具就能徒手卡装到位，又能保证长期使用后卡边不会因为金属疲劳失去夹紧力，哪怕是在有持续振动的冲压、锻造车间配套设备里使用，也不会出现元件松脱的情况。轨身表面做了阳极氧化处理，一方面提升铝轨的表面硬度，避免安装过程中刮擦掉屑，另一方面氧化层的绝缘属性能避免不同放大器接线端出现意外短路的风险，同时也能提升抗腐蚀能力，在有少量油污、切削液飞溅的机加工车间设备里使用，也不会轻易出现锈蚀卡滞的问题。

　　从安装边界来看，这款铝轨的背部安装面平整度控制在较高公差范围内，贴装在电气柜安装板或者设备型材架上时，不会出现局部翘曲，固定孔位可以沿槽孔灵活调整位置，适配不同的安装孔距要求，不用在现场重新配钻，能大幅缩短电气集成的装配周期。实际使用中，这类铝轨除了承载光纤放大器，也能兼容同卡装规格的继电器、小型端子台等元件，在小型自动化设备的控制单元布设里，一根铝轨就能完成多数小型电气元件的集中安装，不用单独为每个元件设计安装支架，能减少大量的结构件设计与加工工作量。

　　很多刚入行的结构设计人员在做传感单元布局时，容易忽略安装导轨的选型，要么选的导轨长度不合适需要现场裁切，要么导轨截面厚度不够导致长段安装变形，要么卡边尺寸公差不匹配导致元件卡装过紧或者过松，这款铝轨的尺寸设定刚好覆盖了多数常规工位的放大器布设需求，1000mm的长度可以满足单排8-12个标准光纤放大器的安装空间，预留的接线间隙也能保证每个放大器的光纤接口、接线端子有足够的操作空间，后期维护更换元件时不用拆卸相邻部件，直接沿轨身滑出即可，能大幅降低后期运维的工作量。轨身的槽孔设计同时兼顾了走线功能，传感器的引线可以顺着槽孔规整排布，用扎带直接固定在槽孔位置，不用额外铺设走线槽，让柜内布线更整洁，也能减少线路被其他运动部件剐蹭的风险。在做三维建模时，这款铝轨的截面轮廓完全按照行业通用卡装尺寸绘制，长度方向的槽孔特征做了阵列排布，装配时可以直接和标准元件库的光纤放大器做配合装配，不用反复调整配合公差，能提升整体设备的三维装配设计效率，也能在设计阶段就模拟出元件排布的实际空间占用，避免后期装配时出现元件干涉、空间不足的问题。
