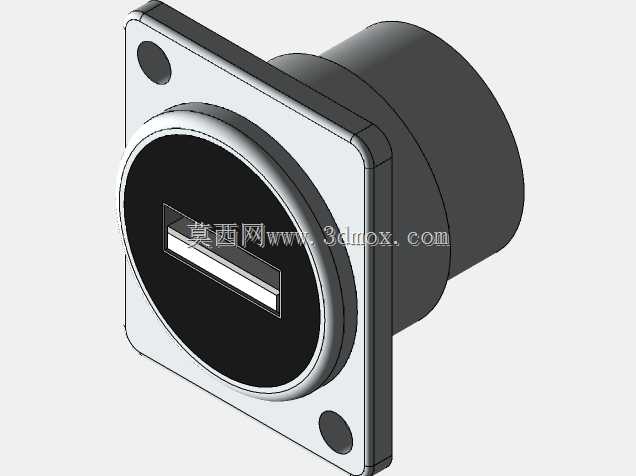

方形法兰面板嵌入式USB接口结构

　　这款面板安装式USB接口，是工业设备面板外设连接场景中常用的接插件结构，日常在工业控制柜、测试仪器面板、音频设备机柜、户外终端设备的外露接口位都能见到这类结构的应用，主要作用是在设备壳体面板上提供标准化的USB数据传输、外设供电连接通路，避免普通直插式USB接口直接焊接在内部电路板上带来的接口受力易损、面板开孔不规整、防护等级不足的问题。从结构设计逻辑来看，这款接口采用了方形法兰安装基座，法兰盘上预留了两个对称的沉头安装孔，适配M3规格的沉头螺丝固定，安装时从面板外侧将接口主体穿入预先开好的圆形安装孔，法兰盘贴合面板外表面，从内侧或者外侧通过螺丝锁紧即可完成固定，不需要额外设计复杂的卡扣结构，安装容错率高，后期维护更换时只需要拧下固定螺丝就能直接抽出接口主体，不用拆解设备内部的整体走线结构。

　　接口的主体部分为圆柱状穿板结构，穿板长度适配常规1.5mm到3mm厚度的金属或塑料面板，法兰盘和穿板主体之间做了小圆角过渡，避免应力集中导致的法兰根部断裂，同时在法兰贴合面板的一侧可以预留密封胶圈的安装槽，加装胶圈后就能达到IP65级别的面板防护能力，满足户外设备、工业车间多尘多溅环境的使用要求。接口前端的插接端做了内凹式设计，USB母座内嵌在圆形的防护端面内，比法兰安装面内凹2mm左右，这样的设计可以避免外接USB插头插入时外力直接冲击母座焊盘，同时内凹的结构可以配合带防水盖的USB插头使用，在不插线的时候盖上防水盖就能实现接口位置的防尘防水。从实际选型适配的角度，这款接口的安装开孔直径为22mm，和工业领域常用的22mm规格按钮、指示灯的开孔尺寸完全通用，设备面板加工时不需要单独更换开孔刀具，和同规格的控制元件排布在一起时整体视觉一致性更好，法兰盘的外形尺寸为32mm见方，两个安装孔的中心距为24mm，排布时相邻接口的中心距只要预留35mm以上的空间就不会出现安装干涉，不会和旁边的按钮、指示灯的固定螺母产生位置冲突。

　　接口尾部的焊盘端预留了足够的走线空间，适配标准的USB2.0四针焊线结构，也可以根据使用需求更换为USB3.0的九针母座，焊盘位置做了加厚的塑胶补强，焊线时不会因为焊锡温度过高导致塑胶基座变形，尾部的圆柱结构上可以设计卡扣位，用来固定内部的屏蔽层接线，提升接口的抗电磁干扰能力，在工业强电磁环境下使用时可以有效减少数据传输的丢包问题。在实际的设备结构设计中，这类面板安装USB接口不需要在内部电路板上预留接口位置，可以通过延长线将接口尾部和内部电路板连接，电路板的排布位置更加灵活，不会因为接口的位置限制电路板的布局空间，同时当接口因为频繁插拔出现接触不良的损坏情况时，不需要拆焊电路板上的元件，只需要更换外部的接口模块即可，大幅降低设备的后期维护成本。

　　很多测试类仪器设备因为需要频繁插拔U盘、数据采集线，普通板载USB接口的插拔寿命通常只有1000次左右，而这种带法兰固定的面板式接口，母座部分采用加厚铜片接触结构，插拔寿命可以达到10000次以上，完全满足高频插拔场景的使用需求。另外这款接口的外观做了哑光黑的端面处理，和工业设备常用的磨砂金属面板、黑色塑料面板的视觉风格匹配，不会出现亮面结构容易留指纹、显划痕的问题，法兰盘的边角做了R2的圆角处理，安装后不会有尖锐的边角划伤操作人员，细节设计符合工业设备的安全设计规范。在建模过程中需要重点注意几个尺寸公差：安装孔的直径公差控制在+0.1mm以内，避免穿板时出现卡滞；法兰盘的平面度控制在0.05mm以内，保证和面板贴合时没有缝隙；内凹的插接腔尺寸要比USB公头的外形尺寸大0.2mm，保证公头插入时不会出现卡滞，同时间隙不能过大，避免插头插入后出现晃动导致接触不良。
