1000mm光纤传感器放大器安装铝轨结构

　　在工业自动化产线的电气柜集成、传感检测单元布设场景中，这类长尺寸安装铝轨是承载光纤放大器、小型传感处理模块的核心支撑构件，区别于常规标准DIN导轨的窄幅设计，这款铝轨针对光纤传感类器件的密集排布需求做了结构优化，适配多通道光纤信号放大模块的并排安装场景，常见于3C电子组装检测线、包装机械色标检测工位、物流分拣线的条码识别单元侧，用来规整排布信号处理器件，避免现场布线杂乱导致的信号干扰、维护排查困难问题。

　　从实际使用场景出发，这类铝轨的安装边界首先要匹配电气柜内的安装梁间距，1000mm的长度可以覆盖大部分标准立式电气柜的横向安装跨度，也可以根据现场实际裁切需求截断使用，不需要额外拼接就能满足单排多器件的排布要求。铝轨本体采用铝合金挤压成型工艺，表面做阳极氧化处理，既保证了足够的结构强度，承载多台放大器时不会出现中部下弯变形，也能兼顾轻量化要求，不会给安装梁带来额外的承重负担，同时氧化层的绝缘特性可以避免器件底部金属部分与安装轨直接导通，减少现场电磁干扰对微弱光纤信号的影响。

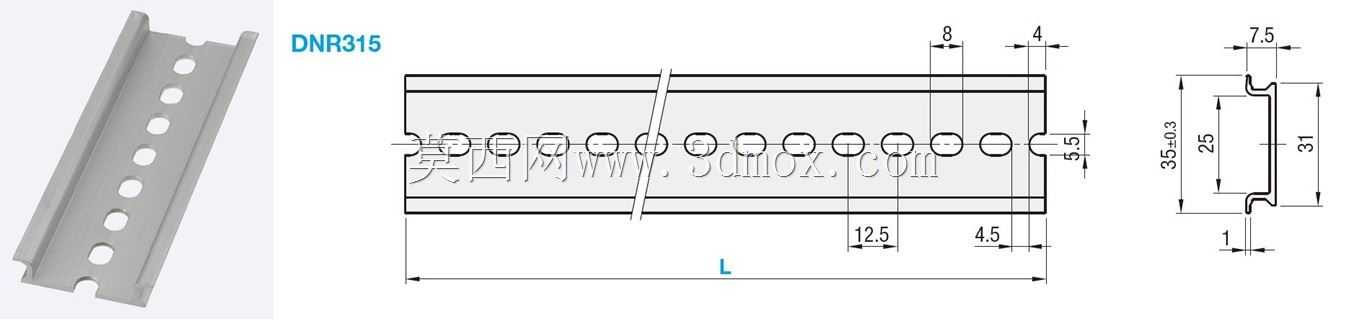

　　设计层面上，轨体上的等距安装孔位做了沉头处理，安装时螺丝头可以完全埋入孔位内，不会突出轨面阻碍器件滑入安装，孔位间距匹配主流光纤放大器的卡扣安装尺寸，器件卡入后可以沿轨体横向滑动调整位置，现场调试时可以根据光纤探头的布设位置灵活调整放大器的安装点位，不需要反复拆卸螺丝重新固定，大幅缩短现场调试的耗时。轨体的截面卡扣结构做了圆角过渡处理，既保证器件卡入后的锁紧力度，设备运行产生振动时不会出现器件松脱滑落的情况，也不会因为卡扣边缘过于锋利割破安装人员的手指，或者刮伤器件的塑料外壳。

　　在实际设备选型配套时，这类铝轨的安装平面度有明确要求，整条轨的直线度公差控制在每米0.5mm以内，避免因为轨体变形导致器件卡扣受力不均，长期使用后出现卡扣断裂的问题。轨体的安装固定孔位采用长圆孔与圆孔交替排布的设计，长圆孔可以抵消安装梁的孔位加工误差，现场安装时不需要重新扩孔就能顺利对位固定，降低现场安装的加工难度。区别于普通钢制导轨，铝合金材质的导热性能更优，多台放大器长时间工作产生的热量可以通过轨体快速传导散发，避免器件局部积热导致的信号漂移、工作寿命缩短问题，在密闭电气柜内的散热优势尤为明显。

　　从三维建模的角度来看，这类铝轨的模型需要重点还原截面的卡扣轮廓尺寸、安装孔位的位置与沉头深度、轨体的整体直线度特征，建模时要注意孔位的等距阵列逻辑，保证裁切后任意段的孔位都能匹配器件安装需求，同时要预留出安装螺丝的操作空间，避免结构干涉。在做电气柜三维布局时，这类铝轨的模型可以作为承载基准，直接在上面排布放大器、接线端子等器件，快速完成电气安装部分的布局校验，提前排查器件之间的安装间隙、布线空间是否充足，减少现场安装时出现的干涉返工问题。

　　日常维护场景中，这类铝轨的光滑表面不容易积灰，擦拭清理方便，铝合金材质的抗锈蚀能力强，在潮湿、多粉尘的工业现场也不会出现锈迹污染器件的问题，长期使用不需要做特殊的防腐维护。轨体的边缘做了钝化处理，没有尖锐毛刺，现场布线时不会刮破线缆的绝缘层，降低线路短路的安全隐患。针对多器件密集排布的场景，铝轨的卡扣结构可以兼容不同品牌的同规格光纤放大器，不需要因为器件品牌更换而替换安装轨，提升了产线改造、器件替换的通用性，减少备件储备的种类，降低运维成本。
