环形绕线磁芯电感器三维结构设计

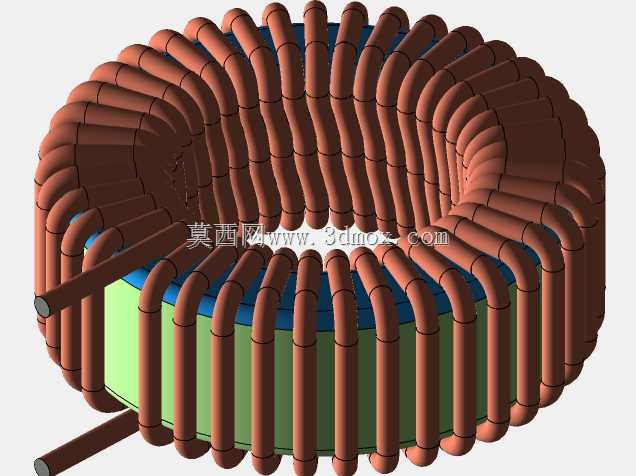

　　在开关电源、逆变电路、EMI滤波回路的硬件开发环节，环形电感器的选型与结构适配直接决定了整机的电磁兼容表现与长期运行稳定性，这类磁件的三维结构建模不能只追求外观形似，必须贴合实际生产绕线工艺、安装空间约束与电气性能边界来搭建。这款环形电感采用闭合磁路的环形磁芯结构，磁芯部分做了分层结构设计，底层为浅绿色的绝缘包覆层，中间设置蓝色的绝缘挡边结构，用来约束漆包线的绕制边界，避免绕线过程中出现线匝滑移、层间错位的问题，磁芯整体为圆环形闭合结构，相比开口磁芯的电感元件，闭合磁路的漏磁更小，对外界电路的电磁干扰更低，同时相同磁芯截面积下能获得更高的电感量，适合大电流功率回路的储能与滤波场景。

　　绕线部分采用多股漆包铜线并绕的工艺结构，线匝沿着环形磁芯的圆周方向均匀排布，每一圈线匝都顺着磁芯的环形曲面做弯折贴合，出线端从磁芯的侧下方引出，预留了足够的引脚长度用于后续PCB焊接或者接线端子压接，建模过程中每一段线匝的弯曲半径都严格匹配实际绕线的工艺参数，没有出现直角弯折、线匝穿模这类不符合实际生产的结构问题，还原了真实绕线电感的线匝排布间隙与层间绝缘距离。

　　从安装适配的角度来看，这类环形电感的整体外形为扁平圆柱结构，中心预留的通孔既可以作为绕线工艺的定位孔，也可以在整机装配时穿过固定螺栓，将电感锁紧在安装支架或者PCB板的固定位上，安装边界需要考虑绕线外层的绝缘包覆厚度，预留足够的电气安全间隙，避免与周边的金属结构件、其他电子元件出现耐压不足的问题。在实际电路应用中，这类环形电感常被用于电源输入端口的共模滤波、DC-DC变换回路的储能电感、大功率逆变电路的谐振电感，不同应用场景下的线径选择、绕线匝数、磁芯材质会有差异，但基础的环形结构逻辑一致，建模时保留了结构的参数化调整空间，可以通过修改磁芯的内外径尺寸、高度参数、线匝直径、绕线圈数来快速适配不同功率等级的电感设计需求。

　　不同于棒状电感、工字型电感的开放磁路结构，环形电感的线匝均匀包裹在磁芯外侧，磁场基本被约束在磁芯内部，周边元件不需要额外做磁屏蔽处理就能获得较好的EMC表现，这也是其在大功率电源、工业控制设备中被广泛应用的核心原因。建模过程中特意还原了绕线的层叠结构，靠近磁芯内层的线匝与外层线匝的排布错位符合实际绕线的张力控制逻辑，没有出现理想化的整齐线匝排布——实际生产中绕线张力存在微小波动，线匝之间会存在自然的间隙与错位，这种细节还原能让结构工程师在做整机装配干涉检查时获得更准确的空间尺寸参考，避免出现设计阶段预留空间不足，实际生产装配时元件与周边结构磕碰的问题。另外磁芯外侧的绝缘层结构建模也做了细节处理，绝缘层完全覆盖磁芯的裸露表面，在绕线引出的位置做了缺口避让，避免漆包线的出线位置被绝缘层边缘刮破漆皮造成短路，这类结构细节是实际生产中必须考虑的工艺点，也是三维建模区别于平面示意图的核心价值，能在设计阶段就提前规避工艺风险，减少后续样机试产的整改次数。
