轻触式直插按键电子元件结构设计

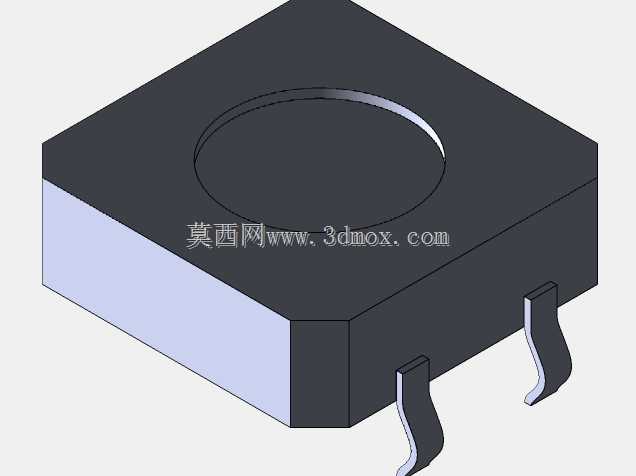

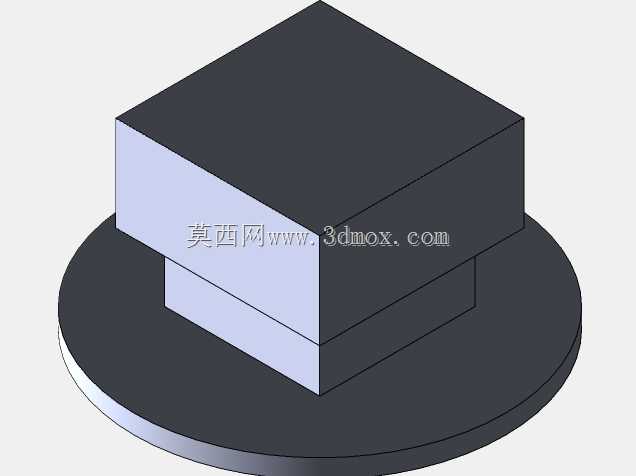

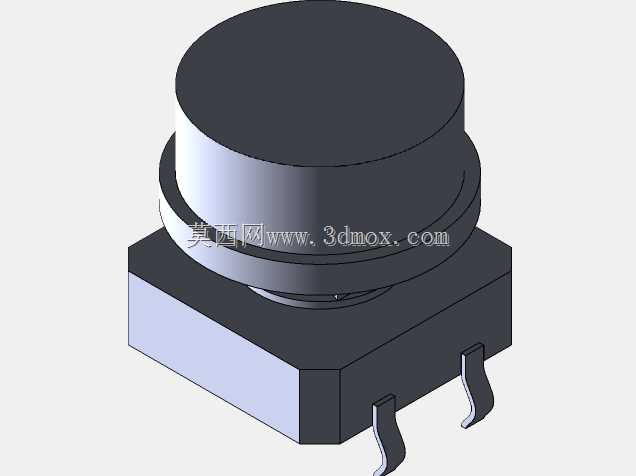

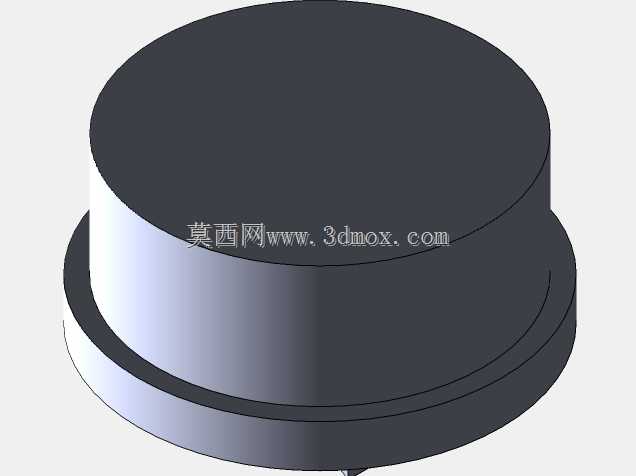

　　这类轻触按键常出现在消费电子、工控面板、开源硬件开发板的人机交互回路里，日常做设备面板选型、小批量硬件打样时，经常会碰到需要核对按键安装尺寸、操作行程的场景，很多时候采购回来的样件和PCB预留孔位不匹配，要么是插脚间距不对过波峰焊时卡板，要么是按键帽高度和面板开孔深度冲突，装完之后按键卡滞按不动，或者高出面板太多容易被误触。做这个结构建模的时候，首先要兼顾实际生产中的插件工艺要求，底部两个弯插脚的成型角度、伸出长度要匹配常规1.6mm厚FR4板材的波峰焊吃锡深度，插脚的折弯R角不能太锐，不然插件时容易刮伤PCB孔壁的铜箔，也不能弧度太大，不然过炉后容易出现虚焊、引脚浮高的问题。按键主体的方形基座尺寸要严格对应PCB上的丝印限位框，基座底部做了微小的倒角，方便SMT或者手工插件时快速对位，不会因为边缘直角卡滞在丝印框外。上部的圆形按键帽做了分层台阶设计，最上层的大直径圆柱面是手指接触的操作面，表面做了细微的磨砂质感处理，实际使用时手指按上去不会打滑，下层的台阶直径略小，是和面板安装孔配合的导向结构，装配时这个台阶会卡入面板的开孔里，限制按键的径向晃动量，避免按动的时候按键偏斜导致内部弹片触点接触不良。

　　内部的触觉反馈结构是这类按键的核心，建模时要预留出弹片的压缩行程空间，按动到额定行程点时会有清晰的段落触感，不需要额外加指示灯或者反馈结构，操作者就能明确感知到触发信号已经发出，这种触觉反馈的力度做在适中区间，既不会因为按压力度太小导致运输过程中受震动误触发，也不会因为力度太大需要刻意用力按压，长时间操作手指容易产生疲劳。从安装边界来看，这类直插轻触按键不需要额外的固定法兰，完全靠底部两个插脚焊接在PCB上完成固定，所以建模时两个插脚的中心距公差要控制在插件工艺允许的范围内，基座的高度要匹配PCB到面板之间的安装间距，按键帽高出面板的高度控制在合理范围，既方便手指按压操作，也不会因为突出太多在设备搬运、组装过程中被磕碰损坏。

　　实际选型应用的时候，还要考虑按键的使用环境，如果是用在户外或者多粉尘的设备面板上，这个结构的按键缝隙处可以后续选配防水硅胶套，建模时预留了硅胶套的安装空间，按键帽下层的台阶可以卡住硅胶套的内圈，不会因为反复按动导致硅胶套移位脱落。很多开源硬件项目里会用到这款按键做输入触发，比如开发板的复位键、功能切换键，做结构设计时经常需要把这类按键整合到自定义的外壳面板里，这时候准确的三维模型就可以直接导入装配体，核对面板开孔位置、按键和外壳内部其他元器件的安全间隙，避免打样回来之后出现按键顶住外壳筋位、按不动的问题，也能提前确认按键帽和面板表面的高度差，保证整体外观的平整度。

　　建模过程中参考了实际卡尺测量的样件尺寸，没有完全照搬公开规格表的理论数值，因为实际量产的电子元器件都会存在合理的公差范围，按照实测尺寸建模更贴近真实装配场景，做干涉检查的时候结果更准确，不会出现理论模型无干涉、实际装配件撞件的问题。按键的整体结构没有多余的复杂特征，所有的拔模角度都符合注塑件的生产工艺要求，基座和按键帽的分型面设置在不影响外观和装配的位置，后续如果要开模量产这类零件，不需要做太多结构调整就能直接用于模具设计，插脚的材质是镀锡铜片，建模时也考虑了金属插脚和塑料基座的包胶结构，插脚嵌入基座的部分做了倒刺结构，保证焊接和按动过程中插脚不会和塑料基座脱离，提升整体的结构强度和使用寿命。
