直角双排弯针排插参数化结构设计

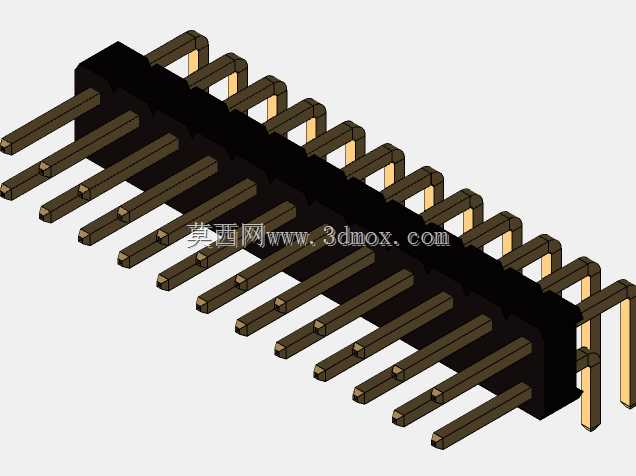

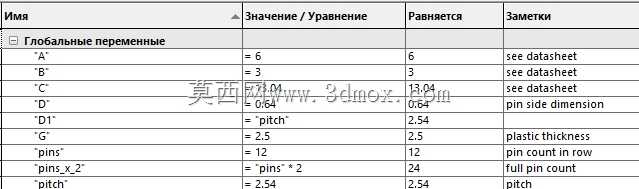

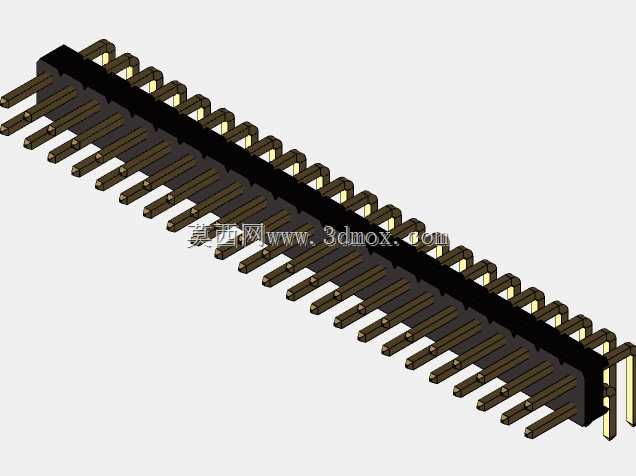

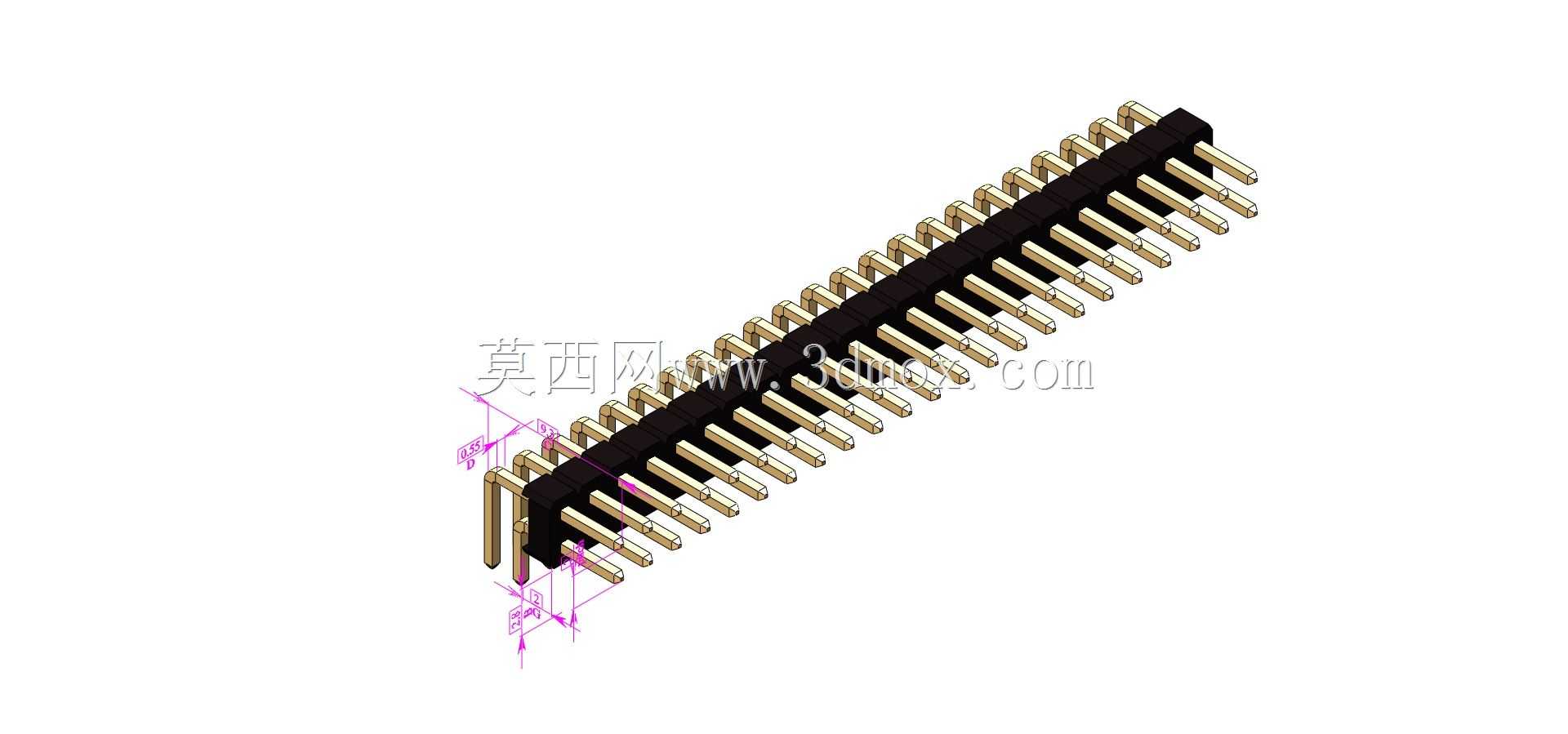

　　在工业控制板卡、嵌入式开发模块、电源转换单元的板间互联场景里，直角弯针排插是解决垂直排布PCB板信号与功率传输的核心互联部件，这类排插不需要额外的转接排线，能直接实现两块正交排布电路板的物理连接与电气导通，大幅缩减设备内部的走线空间占用，在紧凑型工业控制器、小型开关电源模块、分布式IO采集终端里应用极为普遍。这款直角双排排插采用参数化建模逻辑搭建，建模过程中把针数、插针横向间距、塑高本体尺寸、弯针伸出长度等核心尺寸做了参数关联，设计人员只需要调整对应参数表内的数值，就能快速生成不同针数、不同尺寸规格的同系列排插模型，不需要重复绘制基础特征，能大幅提升同系列接插件的选型建模效率，适配不同项目的板卡连接需求。

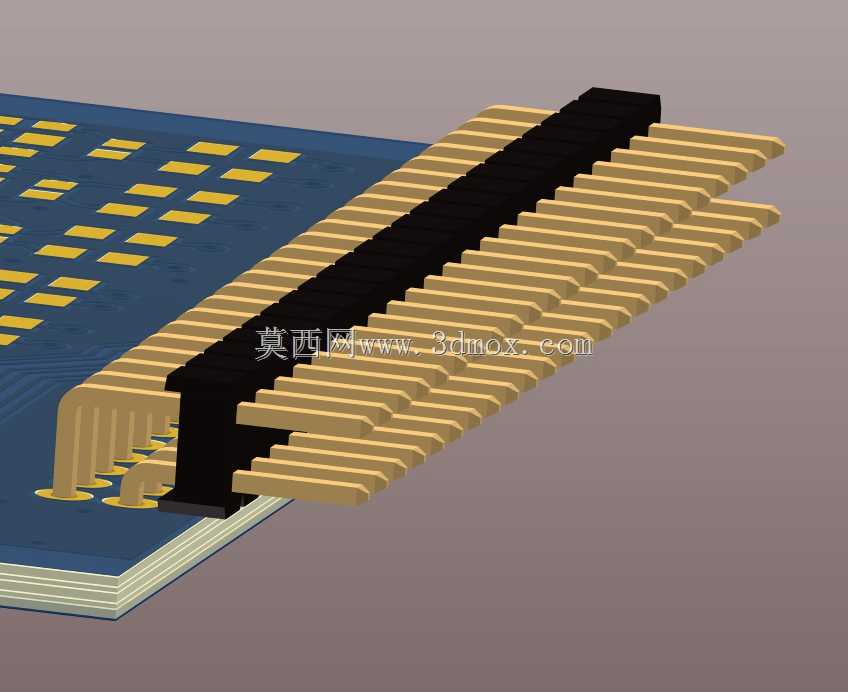

　　从实际安装适配的角度看，这类直角排插的安装边界需要重点关注几个核心尺寸：首先是直插端的针脚长度与针距，需要匹配PCB板上预设的焊盘孔径与孔位间距，过炉焊接时不会出现针脚偏位、虚焊的问题；其次是弯转90度后的横向插针伸出长度，需要匹配对接母座的插接深度，保证插针与母座端子的接触长度符合电气连接要求，避免接触电阻过大导致的发热、信号衰减问题；再者是黑色绝缘塑体的外形尺寸，需要避让板卡上周边布置的电容、电阻、芯片等元器件，不会出现装配干涉，尤其是在高密度排布的PCB板上，塑体的高度与宽度公差直接影响整板的装配可行性。

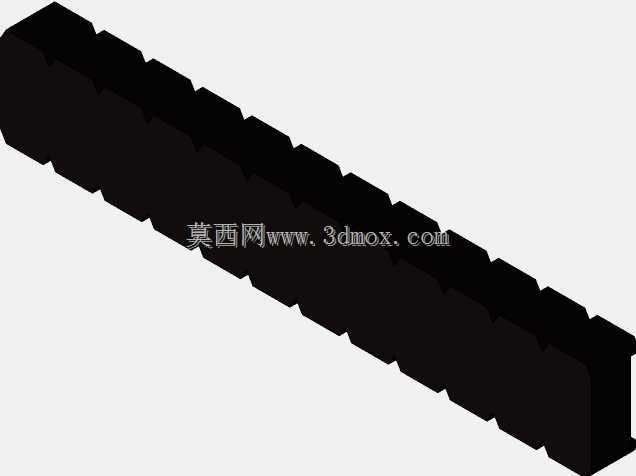

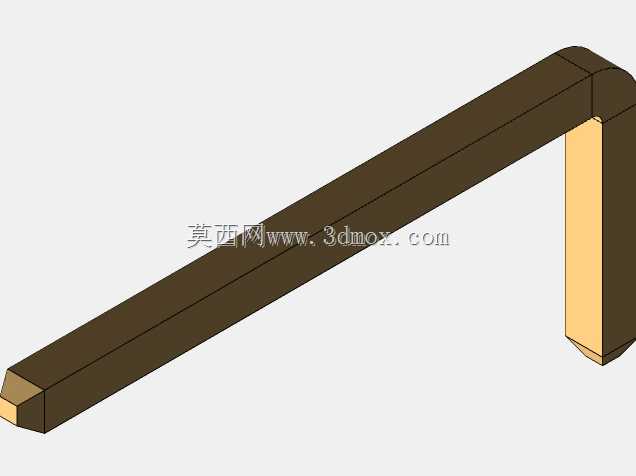

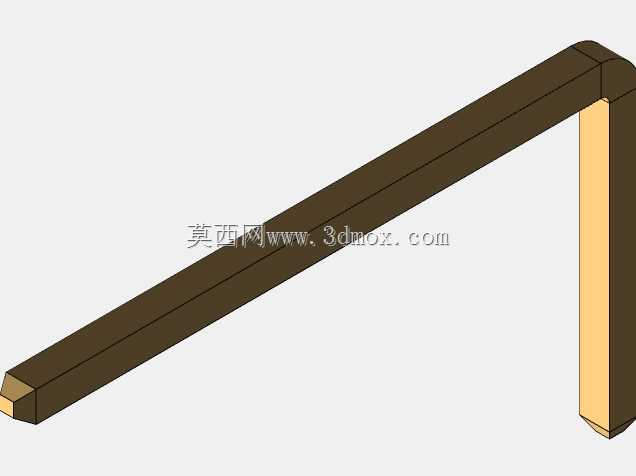

　　从功能特性上看，双排针的设计相比单排针能提供更多的连接点位，既可以传输多路低压控制信号，也能承载小功率的电源传输，直角弯折的结构能让两块垂直安装的PCB板直接拼接，省去了排线转接的物料成本与装配工时，同时插针表面的镀金处理能降低接触阻抗，提升抗氧化能力，保证长期使用下的连接稳定性。建模过程中，插针的弯折圆角做了符合实际冲压工艺的处理，没有出现工艺无法实现的直角锐边，绝缘塑体的定位柱、卡扣结构也完全按照实际量产零件的结构还原，能直接用于整机的装配干涉检查，不需要设计人员再额外修正工艺细节。

　　在设备实际选型使用时，这类排插通常用于主板与接口板、电源板与驱动板的垂直互联，比如在小型PLC模块里，CPU主板垂直安装在接口底板上，就会用到这类双排直角排插实现信号互联，相比板对板连接器成本更低，相比飞线连接可靠性更高，是中小功率工业电子设备里性价比极高的互联方案。设计时还需要考虑排插的焊接耐温特性，对应的塑体尺寸要满足波峰焊或回流焊的工艺间隙，插针的同轴度公差要控制在合理范围内，避免插针对接时出现弯针、退针的问题，参数化模型里也预留了公差调整的参数入口，设计人员可以根据不同厂商的生产工艺能力调整对应公差值，直接生成符合生产要求的零件工程图。
