Nema17-23规格42步进电机安装平面支架

　　在小型自动化设备、桌面级CNC加工装置、3D打印传动单元、小型物料分拣模组这类对安装空间有严格限制的轻载传动场景中，步进电机的安装固定精度直接决定了整套传动链路的运行稳定性，这款适配Nema17到Nema23规格42系列步进电机的平面安装支架，正是针对这类紧凑安装场景设计的专用固定构件。日常做非标结构设计时，很多新手容易忽略电机安装基准面的平面度要求，直接在设备立板上现场开孔固定，往往会出现电机轴与传动丝杠、同步带轮的同轴度偏差，轻则导致传动卡顿、运行噪音增大，重则会造成电机轴承偏磨、同步带异常跳齿，提前损耗核心传动部件，而这款一体化成型的安装支架，从设计源头就规避了这类现场加工带来的精度误差。

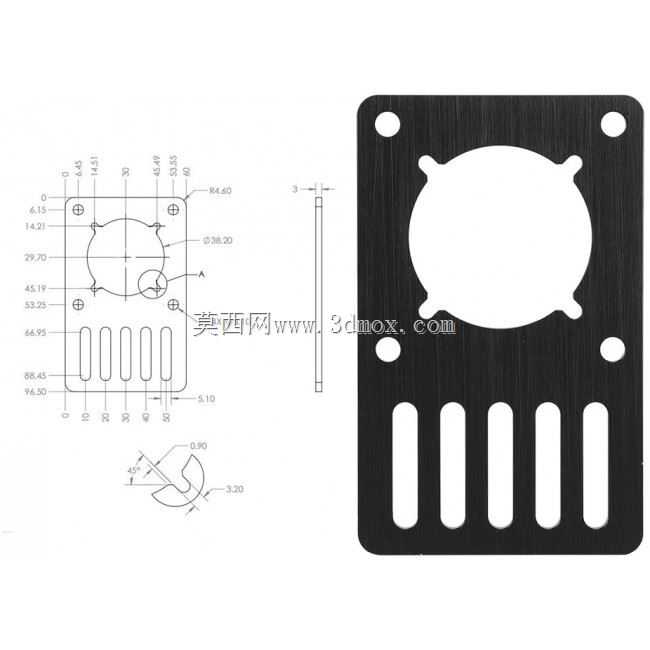

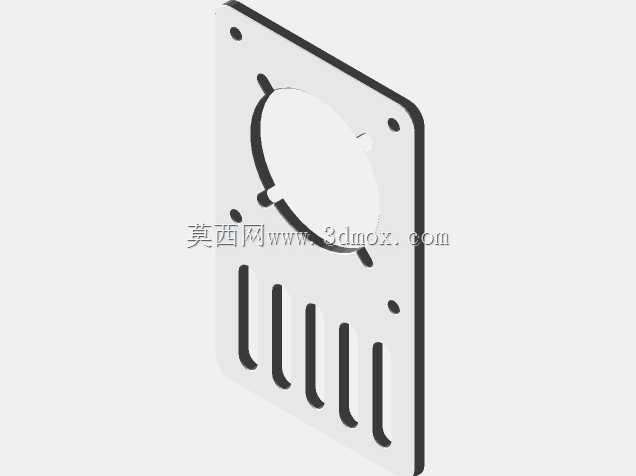

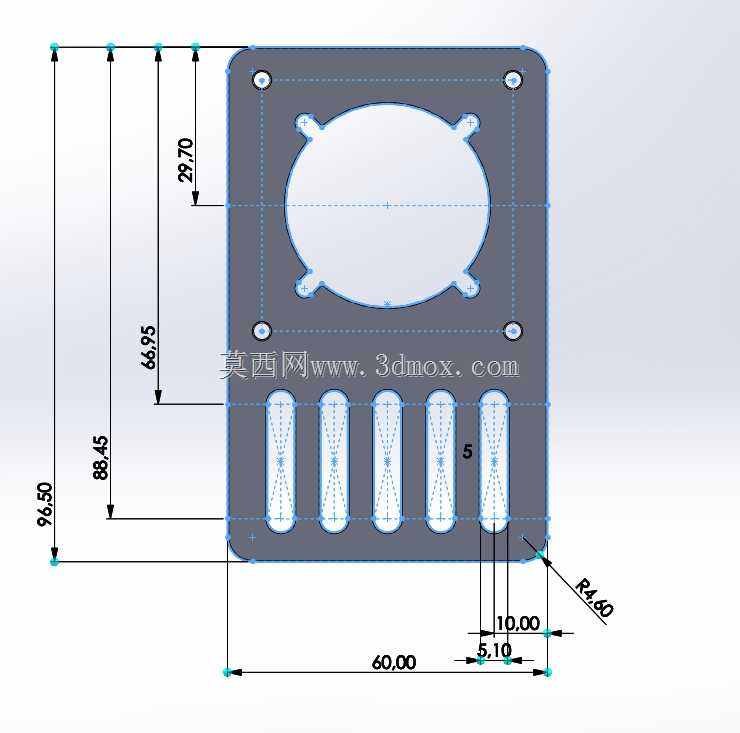

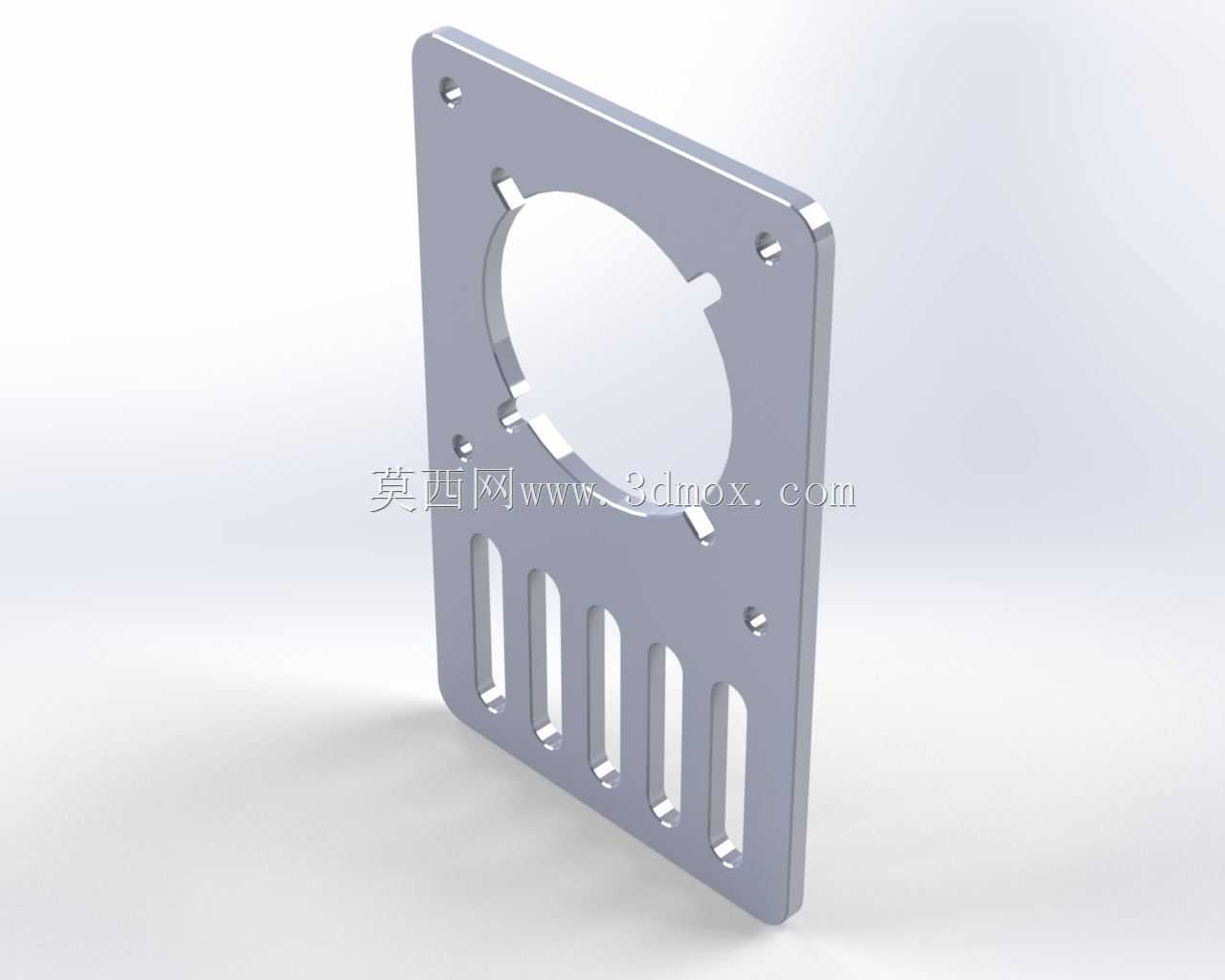

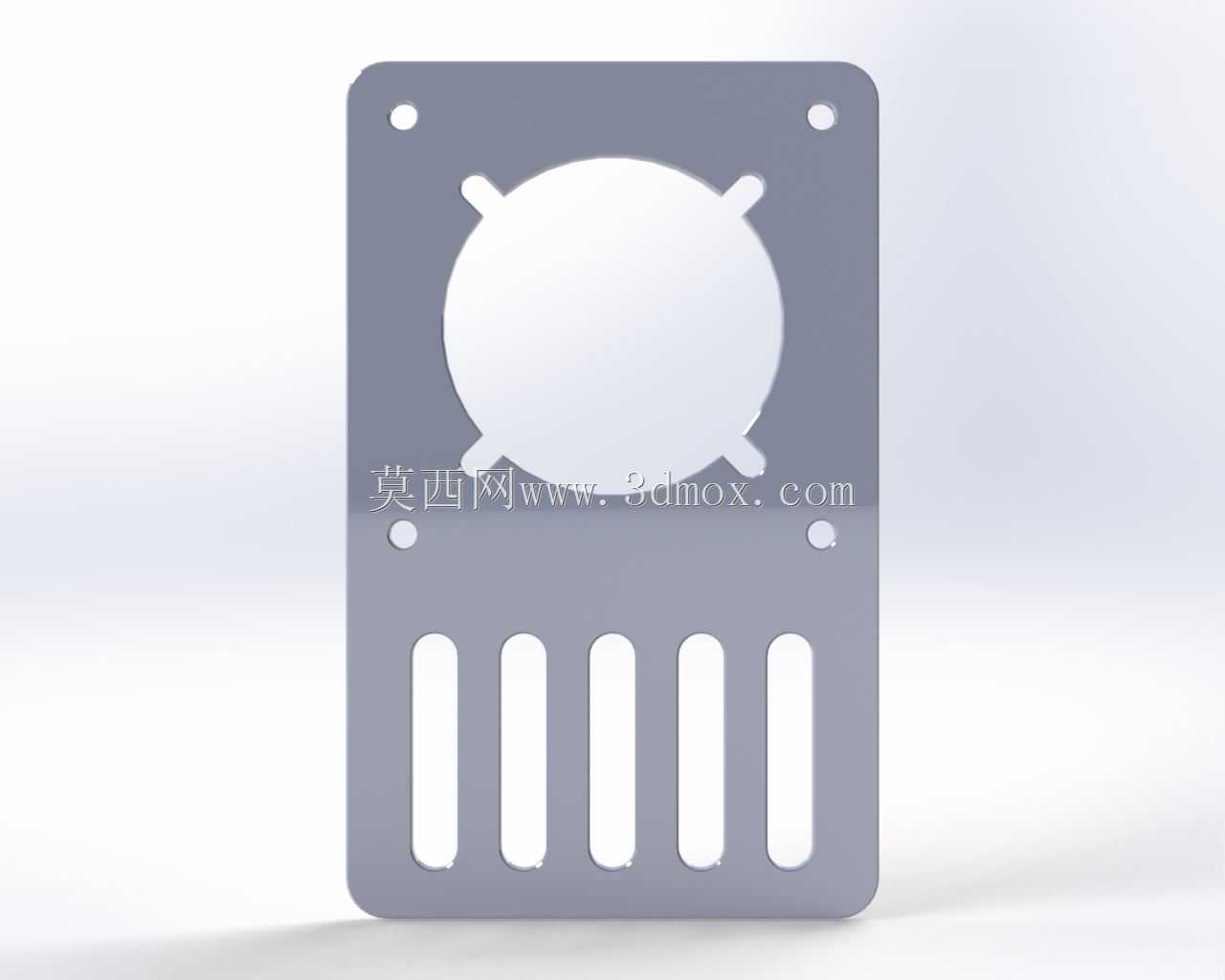

　　从结构设计逻辑来看，支架主体采用单块金属板材一体成型的结构，没有多余的拼接焊缝或者连接点位，整体刚性远优于拼接式的固定支架。支架上部的大尺寸异形开孔是核心的电机定位区域，开孔边缘预留的四个凸台卡位刚好对应42系列步进电机前端盖的安装缺口，安装时不需要额外做周向定位，只要把电机前端盖卡入对应卡位，就能保证电机轴与支架安装平面的垂直度，避免出现电机安装偏斜的问题。开孔周边均匀分布的四个沉头安装孔，孔位尺寸完全匹配Nema17、Nema23系列步进电机的标准安装孔距，沉头结构可以让固定螺丝的端面完全没入支架平面，不会出现螺丝凸起干涉其他部件安装的问题。支架下部的五条等距长条形腰型孔是安装位置调节结构，这类腰型孔的设计主要是为了适配同步带传动场景下的张紧调节需求，当支架固定在设备基座上时，可以顺着腰型孔的长度方向微调电机的整体位置，以此改变同步带的中心距，实现合适的张紧度，不需要额外设计张紧轮结构，能有效简化小型设备的整体传动结构，压缩整体安装空间。从安装边界尺寸来看，支架的整体厚度适配常规轻载传动场景的刚性需求，既不会因为板材过薄导致电机运行时出现支架共振，也不会因为板材过厚占用过多的轴向安装空间。

　　支架的两个侧边做了小幅度的折弯加强处理，虽然是平板式结构，但侧边的折弯筋可以大幅提升支架整体的抗弯折能力，即使电机在快速启停、正反转切换的工况下产生较大的反作用力矩，支架也不会出现形变偏移，保证安装基准的长期稳定性。在实际选型应用中，这款支架可以直接替代设备框架上的定制化电机安装板，不需要设计人员再单独绘制安装板的加工图纸、找钣金厂做定制加工，能大幅缩短非标设备的设计和加工周期。尤其在桌面级CNC设备的Y轴、Z轴传动单元设计中，这类平面支架可以直接固定在铝型材框架的立面上，上部固定步进电机，下部的腰型孔可以灵活调整位置适配不同直径的同步带轮，不管是搭配GT2同步带还是T型丝杠传动，都能保证电机输出轴的同轴度要求。

　　做结构验证的时候需要注意，支架的安装平面与电机贴合的面需要保证无凸起毛刺，安装时要在电机与支架的贴合面之间预留0.1mm左右的间隙调整量，避免因为加工公差导致电机安装时出现别劲的问题；固定电机的螺丝要选用对应长度的内六角螺丝，锁附时要采用对角锁紧的方式，保证电机前端盖与支架平面完全贴合，避免出现局部间隙导致的电机运行震动。另外这款支架的平板式结构也方便做后期的改装拓展，比如需要加装电机散热风扇、原点触发挡片的时候，可以直接在支架的空余平面上打孔固定，不需要额外加装拓展连接件，对于做小型自动化设备改装、DIY数控装置的从业者来说，这类标准化的安装支架可以大幅降低结构设计的复杂度，减少定制加工件的成本投入和加工周期，同时也能保证整套传动结构的安装精度，避免因为现场加工的精度不足导致的后续调试问题。在一些轻载的直线滑台模组设计中，这款支架也可以作为电机端的固定端盖使用，配合端部的轴承座可以实现丝杠与电机轴的直连传动，腰型孔的调节余量还可以补偿丝杠加工带来的长度公差，降低零件加工的精度要求，进一步压缩整体的制造成本。
