DHFM-60型黑色沉孔平铰链结构设计

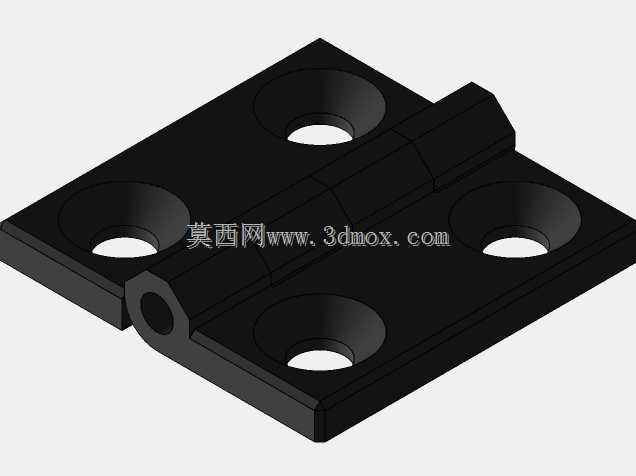

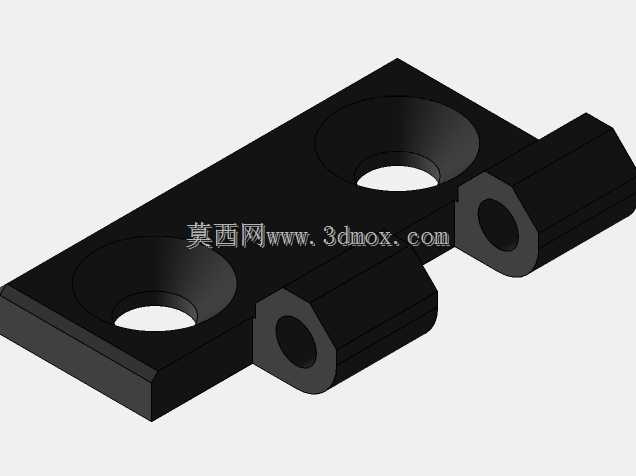

　　这款平铰链是工业设备箱体、防护门、小型机柜类结构常用的铰接连接件，日常在车间的电气柜检修门、小型设备侧封板、工装夹具的开合挡板上都能见到同结构的铰接件，核心作用是实现两个被连接件之间绕固定轴的定角度转动，同时保证开合过程中两个安装面的贴合精度，避免出现门体偏移、晃动、闭合错位的问题。从结构设计来看，这款铰链采用对称式双页片结构，中间通过卷制的筒状轴套配合销轴实现转动连接，两个页片上各设置两个沉头安装孔，沉孔的深度刚好可以容纳标准内六角圆柱头螺钉的头部，安装完成后螺钉头不会突出页片表面，不会对门体开合造成干涉，也能避免尖锐的螺钉头剐蹭操作人员或者线缆。页片的边缘做了小尺寸的倒角处理，没有尖锐的直角毛刺，既可以减少安装过程中划伤的风险，也能避免热处理或者表面处理过程中出现应力集中导致的开裂问题。中间的轴套部分采用了三段式卷圆结构，相比整段式轴套，三段式的结构在转动时的摩擦阻力更小，同时销轴的受力分布更均匀，长期开合使用不容易出现轴套变形、销轴窜动的问题，页片与轴套的连接位置做了加厚过渡，这个位置是铰链受力的薄弱点，加厚处理可以提升整体的抗扭、抗剪切能力，当门体出现意外下坠或者外力冲击时，不容易从轴套根部断裂。

　　在安装边界上，这款铰链的两个页片在完全闭合状态下处于同一平面，闭合后整体厚度均匀，安装时需要在两个被连接件上分别加工对应的螺钉过孔，孔位的位置度公差需要控制在0.1mm以内，避免安装时出现强制装配导致铰链转动卡滞。页片上的沉孔需要保证与安装面垂直，否则螺钉锁紧后会出现页片翘曲，影响开合的顺畅度。设计时需要注意，这类平铰链属于明装式铰接件，安装后页片完全外露在设备表面，所以表面采用了黑色的氧化或者喷塑处理，既可以提升防锈能力，也能适配多数工业设备的深色外观风格，不会显得突兀。

　　在实际选型使用时，需要根据门体的重量、开合频率确认铰链的负载能力，单页片的厚度决定了整体的承重上限，这款60规格的平铰链，单只的静态承重可以满足常规3-5kg的门板使用需求，常规的电气柜小门、设备观察窗使用两只对称安装就可以满足承重要求，如果门板重量更大，可以适当增加铰链的安装数量，分散单只铰链的受力。转动间隙的控制是这类铰链设计的核心要点，轴套与销轴之间的配合间隙不能过大，否则开合时会出现明显的旷量，门体闭合后容易出现晃动，间隙也不能过小，否则在环境温度变化、表面涂层厚度存在偏差的时候，会出现转动卡滞的问题，常规设计下径向间隙控制在0.02-0.05mm之间，既可以保证转动顺畅，也能控制晃动量在可接受范围内。

　　另外，这类平铰链没有自带阻尼或者定位结构，开合过程中没有停顿档位，如果需要让门体在特定角度保持停留，需要额外搭配气撑或者阻尼杆使用，铰链本身只提供转动铰接的功能。在建模过程中，需要重点关注沉孔的深度与直径参数，要匹配对应规格的螺钉尺寸，同时轴套的同轴度需要严格控制，三个分段轴套的内孔需要保证同轴，否则销轴穿入后会出现转动卡涩的问题，页片的安装面平面度也需要做要求，平面度公差控制在0.05mm以内，保证安装后页片可以完全贴合在安装面上，不会出现局部悬空导致锁紧后页片变形。
