JGY370蜗轮蜗杆减速驱动电机结构

　　在小型自动化传动场景里，这类蜗轮蜗杆结构的减速驱动部件，常被用在低速大扭矩输出的工位上，比如小型输送线的从动辊驱动、智能开窗器的动力输出、小型升降模组的动力端，还有桌面级自动化设备的进给传动环节，很多做小型非标设备的工程师在选型时，都会优先考虑这类集成度高的减速驱动单元，不用额外搭配减速箱，能省掉不少传动对接的装配工作量。从结构设计逻辑来看，这个驱动单元把直流驱动部分和蜗轮蜗杆减速腔做了一体化集成，电机输出端的蜗杆直接和腔体内的蜗轮啮合，动力从垂直于电机轴的输出轴传递出去，这种正交轴的传动布局，能在有限的安装空间里改变动力传输方向，很适合那些安装空间局促、动力输出方向和电机轴向无法同轴布置的设备场景。

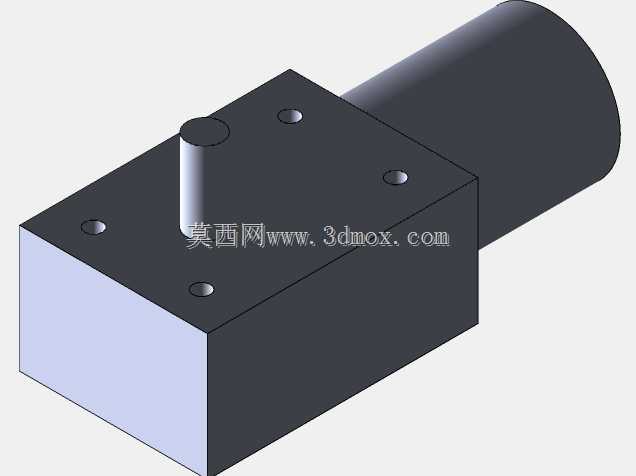

　　设计时首先要考虑的是啮合间隙的控制，蜗轮和蜗杆的中心距公差直接影响传动回程误差，要是间隙过大，设备做点位定位时就会出现明显的空程，做往复动作时定位精度根本没法保证；要是间隙调得太小，传动阻力会急剧上升，不仅会降低输出效率，长时间运行还会加剧蜗轮齿面的磨损，缩短部件的使用寿命。从外形和安装边界来看，这个减速单元的主体安装面是方正的箱体结构，箱体上预留了多个安装沉孔，安装时可以直接从沉孔穿螺丝固定在设备的安装基板上，不需要额外做复杂的转接支架，输出轴从箱体的一个端面垂直伸出，轴径和伸出长度都适配常见的同步轮、联轴器、小型链轮的安装尺寸，电机筒体部分从箱体的另一侧同轴延伸出去，整体的外轮廓没有突兀的凸起结构，在做设备布局时，能很方便地预估安装占用空间，不会和周边的走线、其他结构件产生干涉。

　　实际应用中，这类减速驱动的输出转速覆盖40转到210转每分的区间，选型时可以根据需要的输出扭矩和线速度匹配对应的减速比，不用额外做变速结构。设计建模的时候，要重点关注几个配合面的公差：首先是箱体内部蜗轮和蜗杆的轴承安装孔位，同轴度和垂直度公差必须控制在合理范围，不然装配后轴承会出现别劲的情况，运行时噪音大还容易发热；然后是输出轴的轴伸端和安装面的垂直度，要是这个公差超差，装在轴上的传动轮就会出现偏摆，传动时会产生周期性的振动，影响整个设备的运行稳定性；还有箱体上的安装沉孔位置度，要保证和设备安装板上的螺纹孔对位准确，不会出现安装时螺丝对不上孔的情况。另外，箱体的合箱面设计也要考虑密封的需求，虽然这类小型减速单元很多是用润滑脂润滑，但合箱面还是要留够密封胶的涂布空间，防止长时间运行后润滑脂渗漏，污染设备周边的加工件或者传动部件。从传动特性来说，蜗轮蜗杆结构本身有一定的自锁性，在一些垂直升降的应用场景里，断电后输出轴不会因为负载自重出现反转溜车的情况，能省掉额外的制动结构，降低设备的整体成本，不过选型时要注意，这种自锁是有条件的，当负载冲击过大的时候，还是可能出现自锁失效的情况，所以在涉及安全的升降场景，还是要搭配额外的防坠结构做冗余保护。

　　建模过程中，齿轮部分的建模要符合蜗轮蜗杆的啮合参数，齿形的渐开线轮廓要准确，不然做干涉检查的时候会发现啮合部位有穿模，实际生产出来就会出现卡滞甚至转不动的问题；箱体的壁厚也要做合理的设计，既要保证足够的结构强度，在输出额定扭矩的时候不会出现箱体变形，又要尽量控制整体重量，适合小型轻量化设备的安装需求。很多新手工程师在做这类部件的集成设计时，容易忽略电机尾部的出线空间，把安装板贴到电机筒体尾部，导致电源线没法正常引出，或者出线弯折半径太小，长时间运行后线材内部断线，所以在布局时要在电机尾部预留足够的走线空间，最好能留出固定线材的结构，避免线材随设备振动产生疲劳断裂。还有输出轴的负载匹配，不能超过额定的输出扭矩，不然会加速蜗轮齿面的磨损，严重的话还会直接打坏轮齿，导致整个驱动单元报废。
