带同步带轮输出端的步进电机组件

项目分类:电机 发布时间:2025-02-02 ID:916008
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件
  • 带同步带轮输出端的步进电机组件

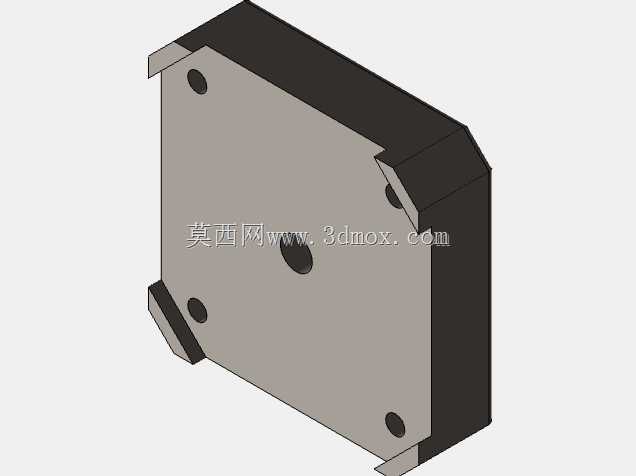

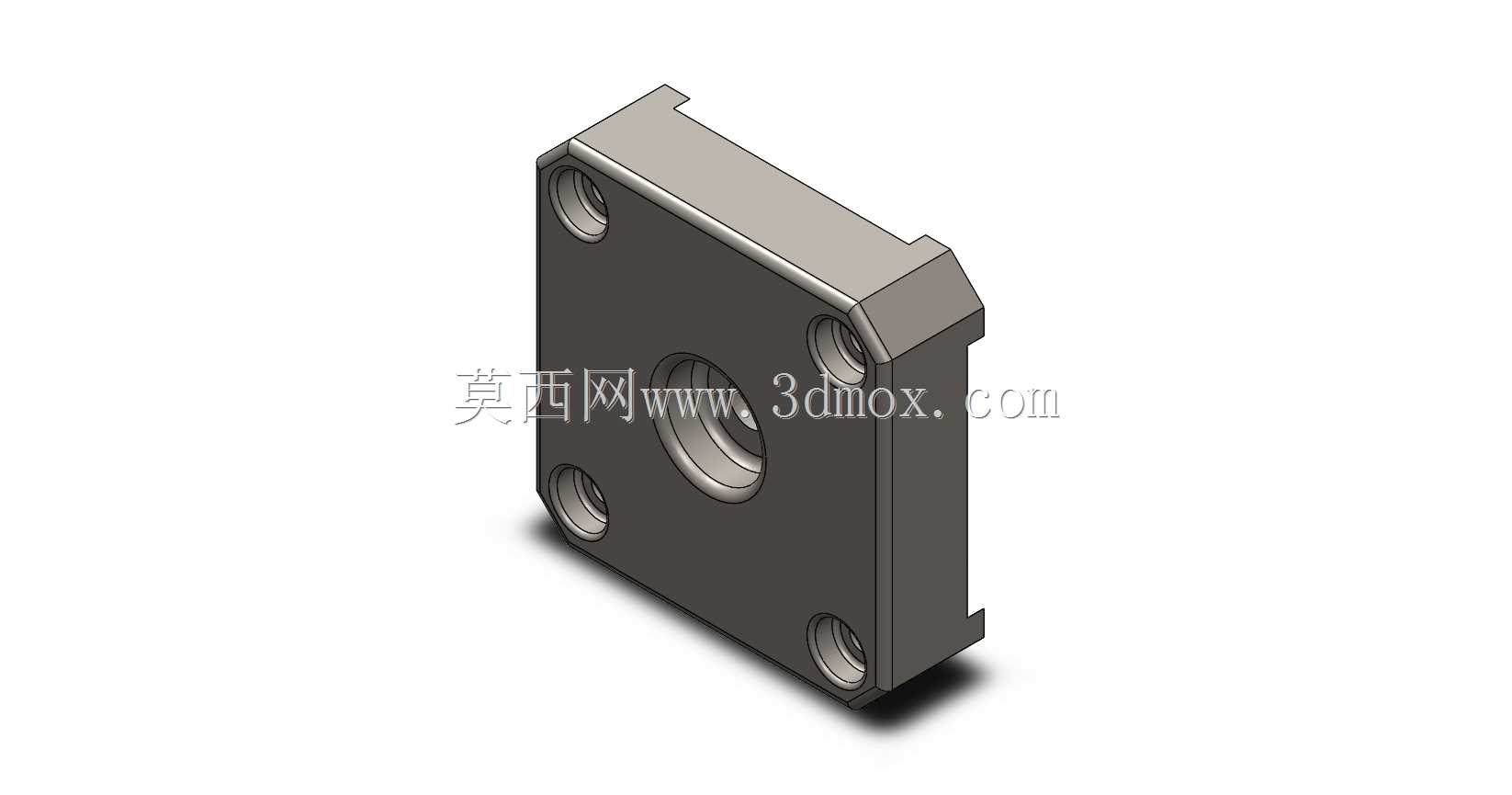

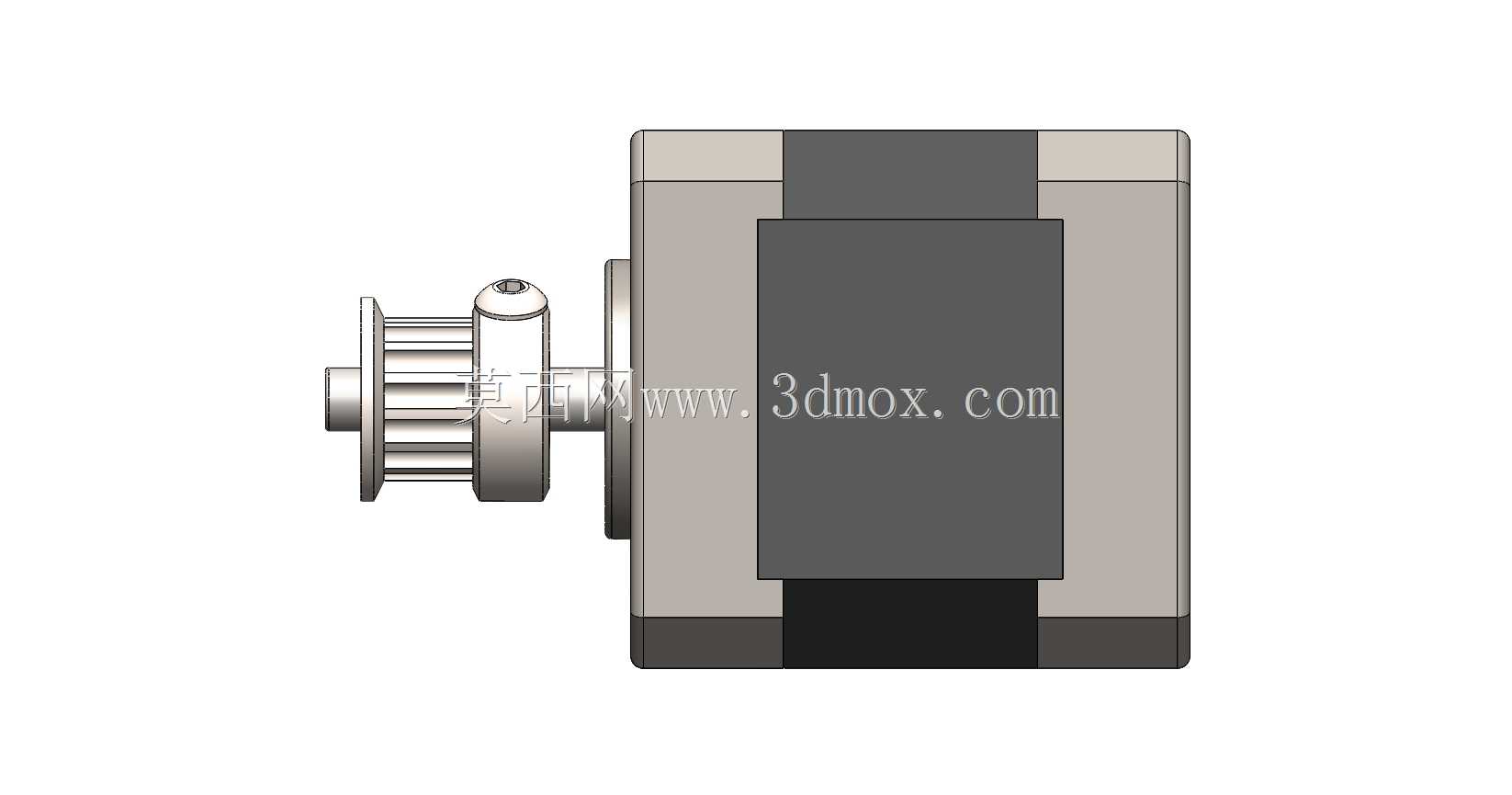

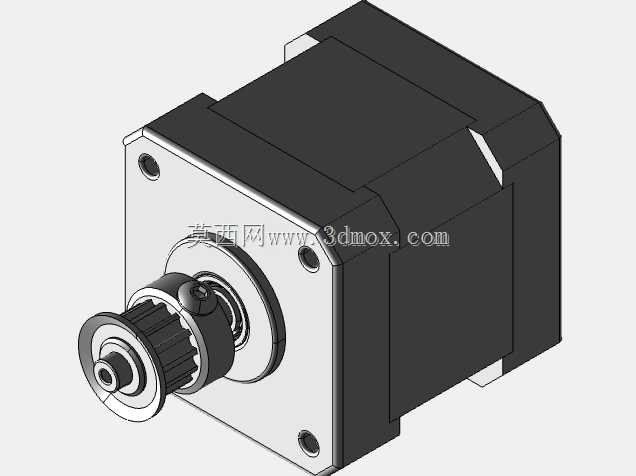

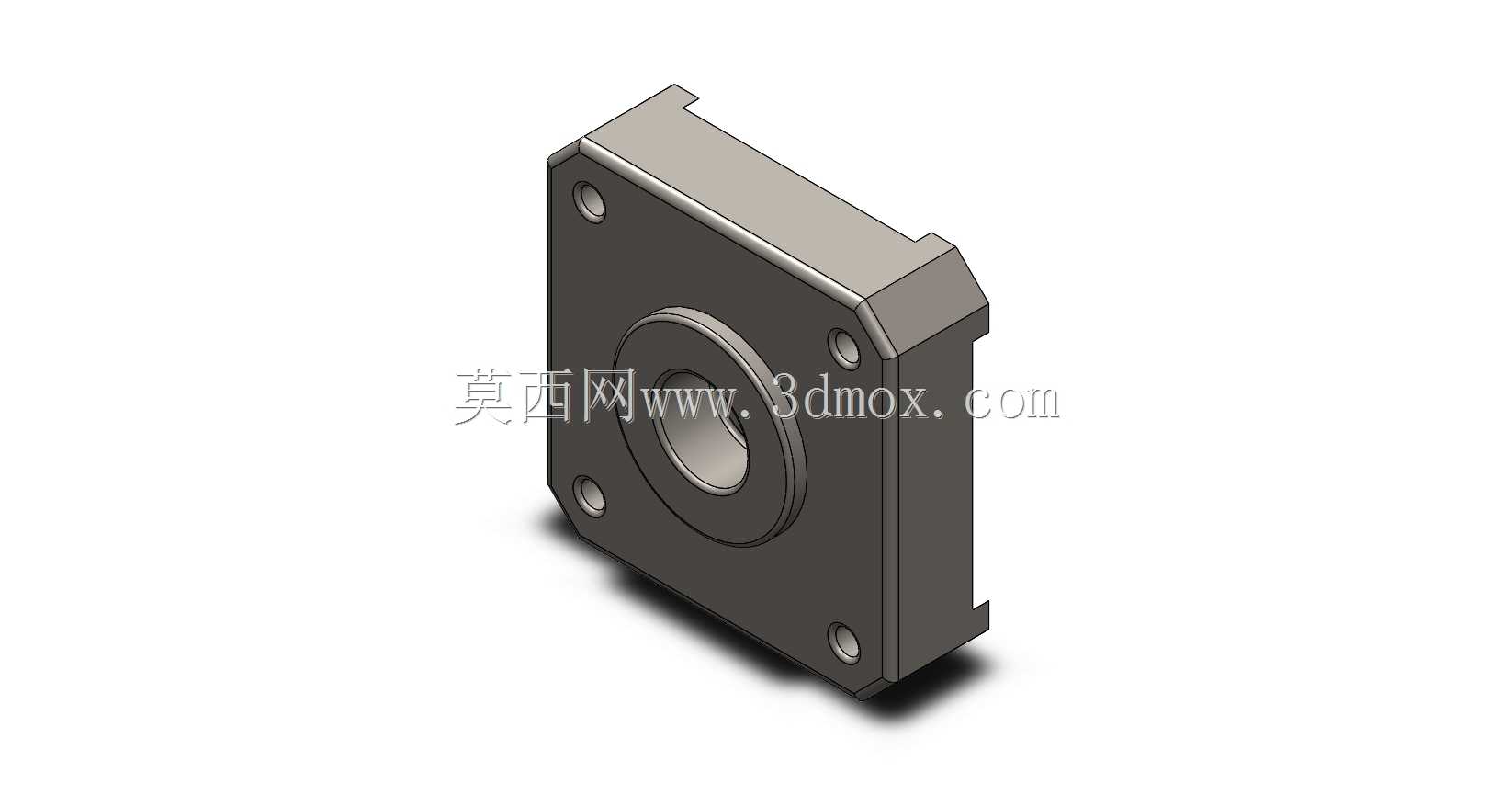

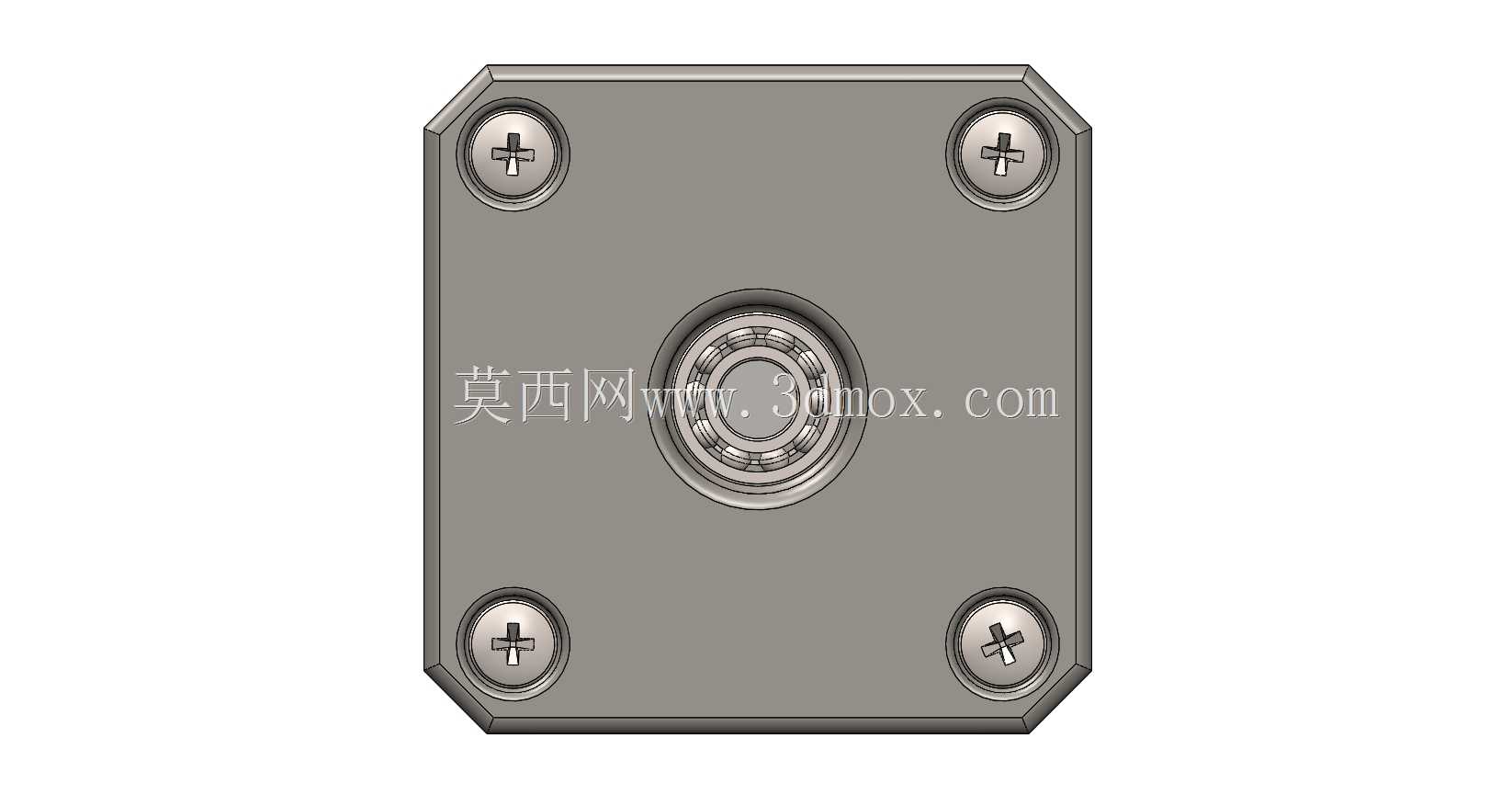

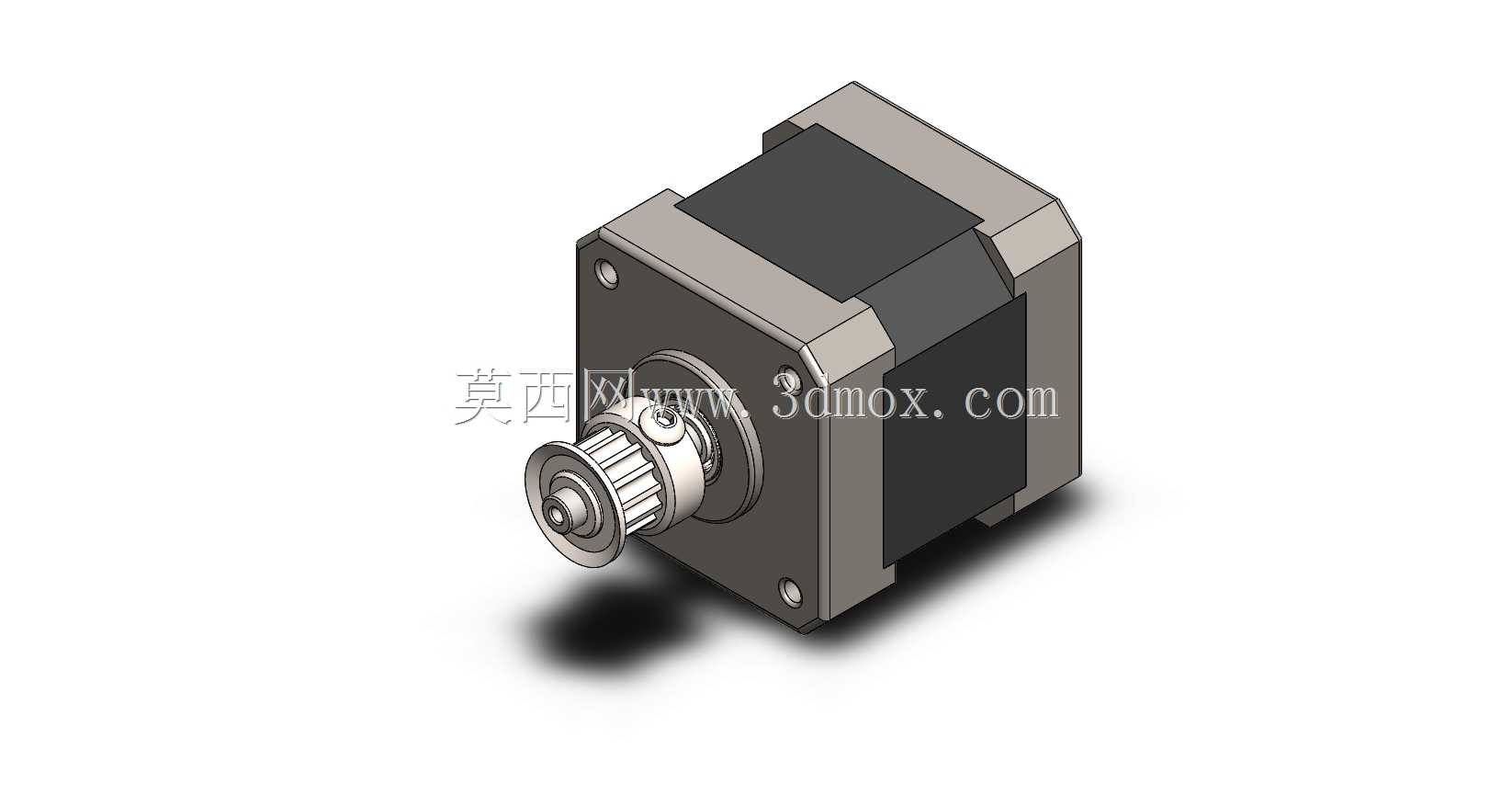

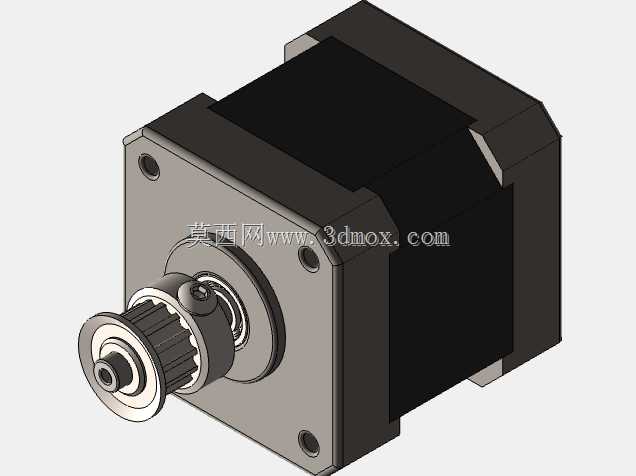

  这款步进电机组件的输出端预装了同步带轮,在3C电子装配线的点胶工位、小型桌面雕刻机的进给轴、实验室自动化液体处理平台的位移模组里,这类带预装带轮的步进电机是很常见的动力执行部件,省去了设计人员自行选配带轮、校核轴孔配合、计算键槽或顶丝安装位置的重复工作,能直接对接同步带传动副,缩短整机组装的调试周期。从结构设计逻辑来看,电机本体采用方形安装法兰,四个角预留了贯通安装孔,孔位间距遵循行业通用的NEMA标准安装尺寸,安装面的平面度公差控制在0.02mm以内,保证和设备安装板贴合时不会出现偏斜,避免输出轴承受额外径向力导致轴承过早磨损。

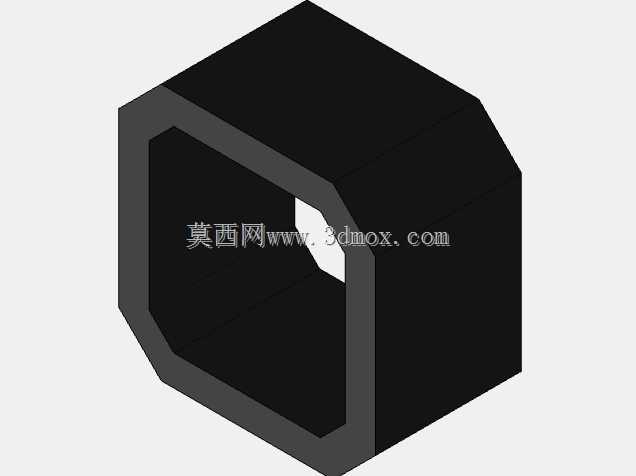

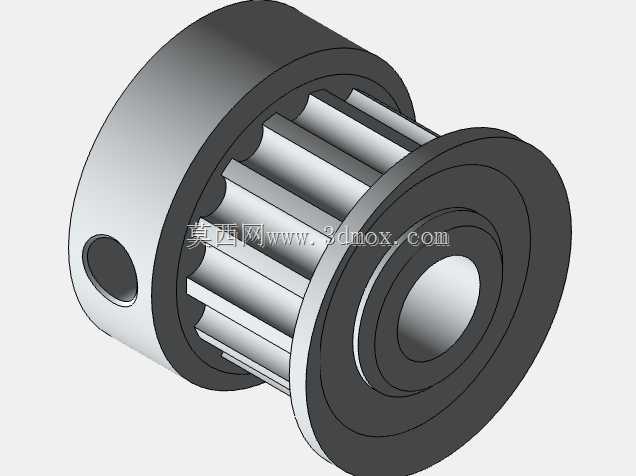

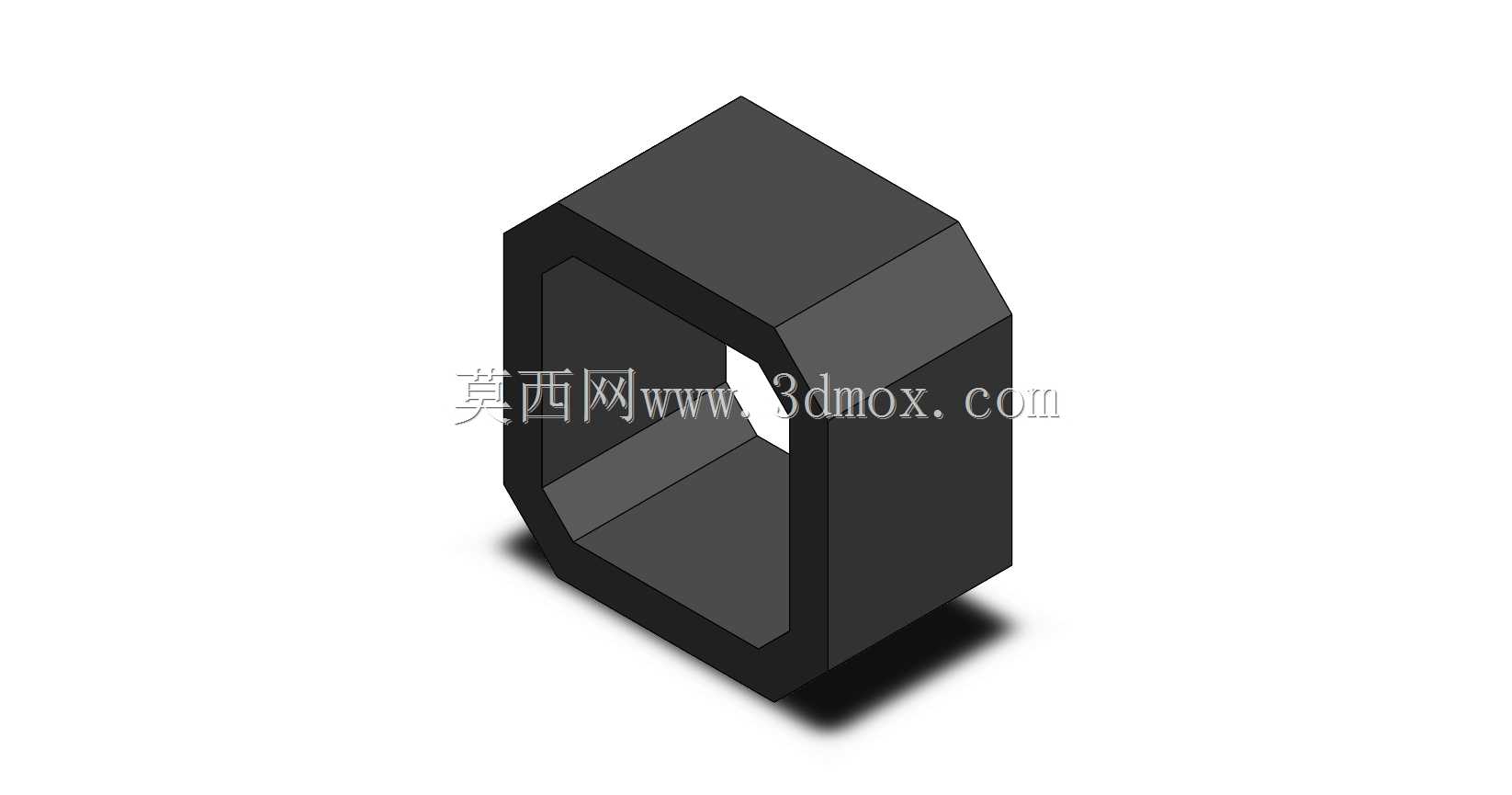

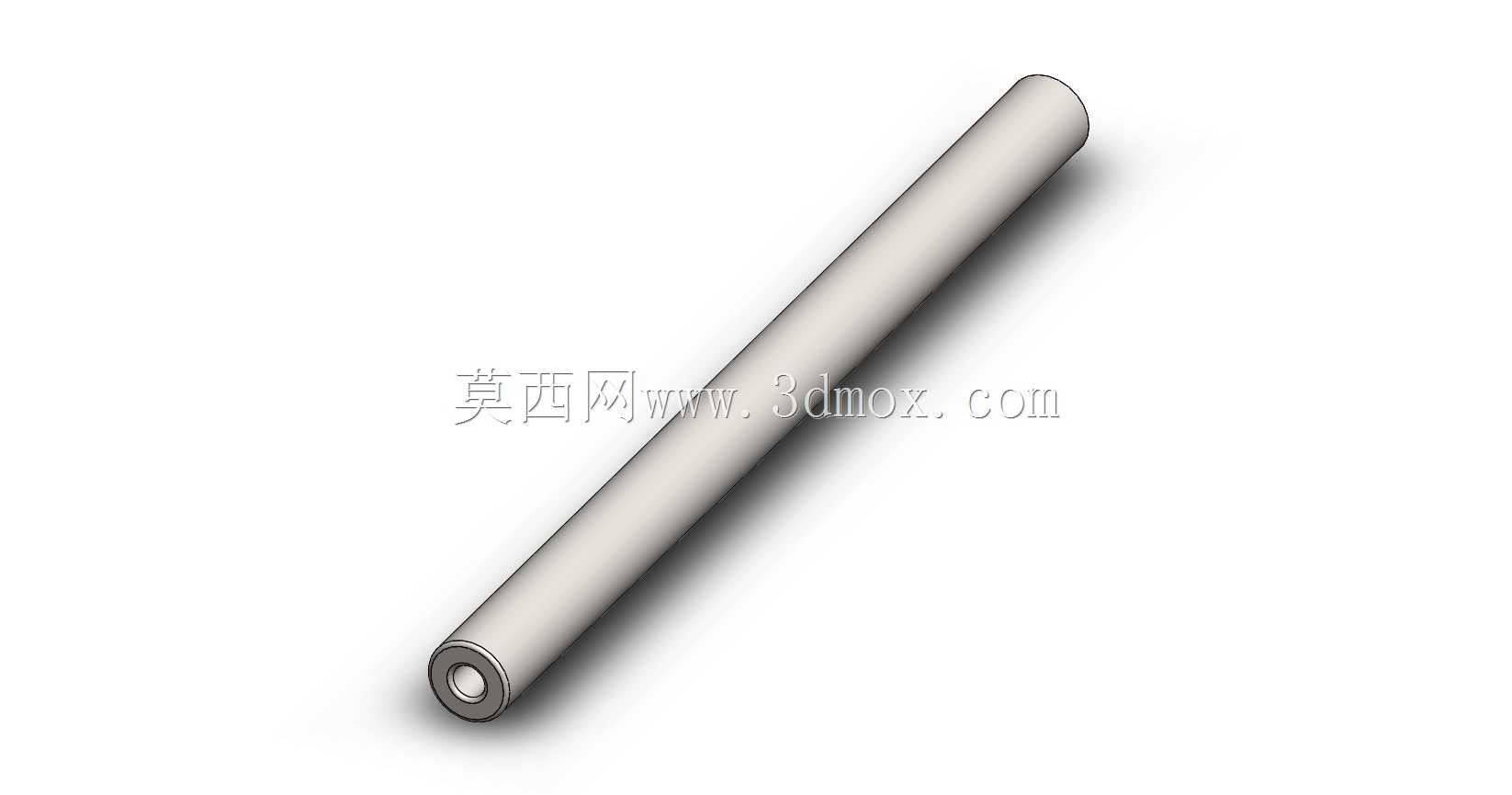

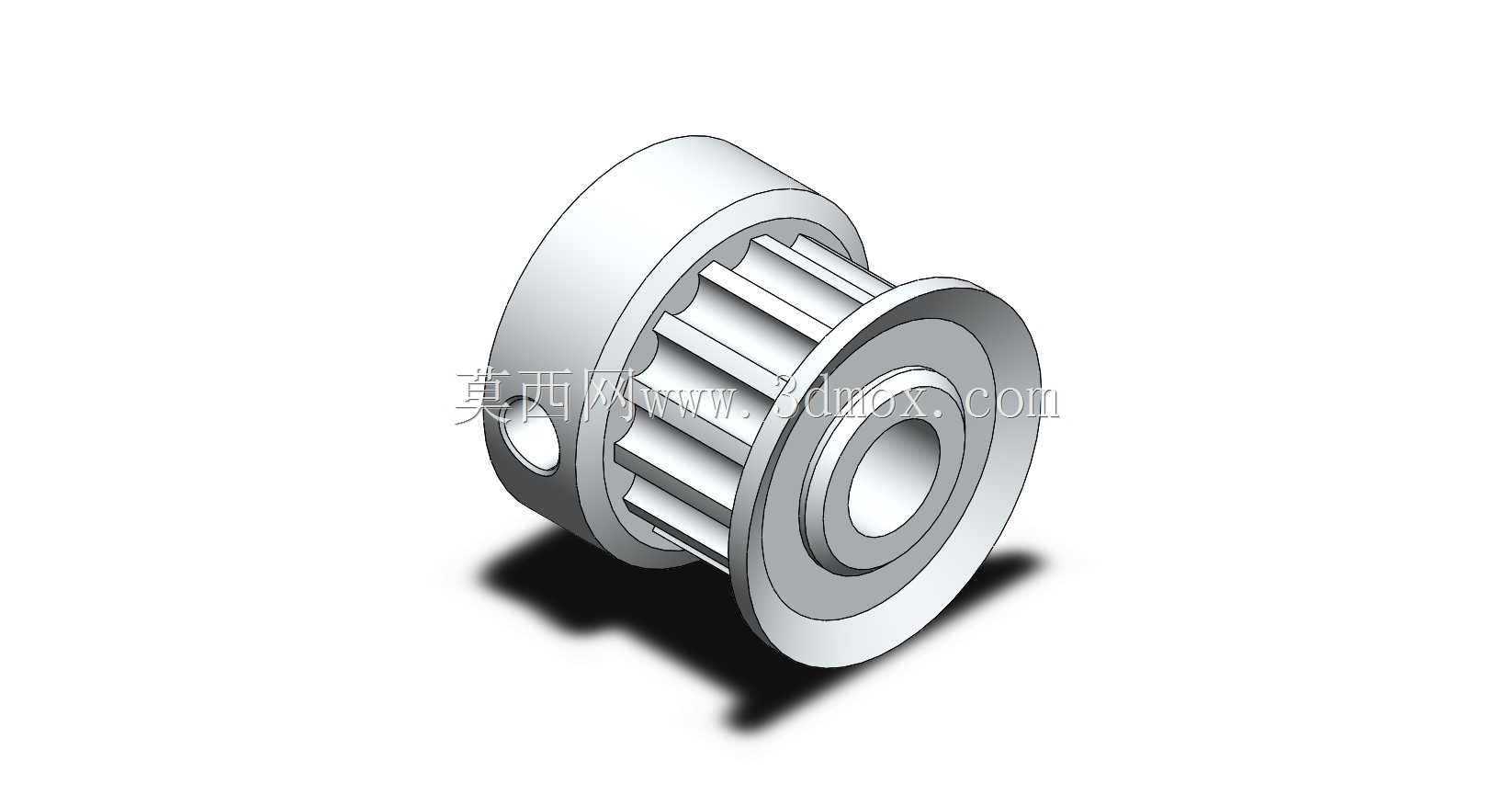

  输出轴的轴径、伸出长度都和配套的同步带轮做了匹配设计,带轮和轴之间采用顶丝锁紧结构,顶丝的位置对准轴上的铣扁平面,锁紧后可以传递额定扭矩而不出现打滑,带轮的齿形适配常用的MXL型同步带,适合小空间内的精密传动场景,传动背隙可以控制在0.1度以内,满足多数中低速精密位移的需求。电机本体的外壳采用冷轧钢板冲压后铆接成型,端盖为压铸铝合金材质,既保证了结构强度,又能控制整体重量,定子和转子的同轴度在装配时经过校准,运行时的径向跳动量不超过0.01mm,降低高速运转时的振动和噪音。绕组部分的绝缘等级满足常规工业设备的使用要求,引出线的长度和线径适配常见的驱动器接线需求,不需要额外转接就能接入步进驱动器的输出端子。

  在实际设备布局中,这类电机的安装边界需要预留至少15mm的尾部散热空间,侧面和周边结构件保持5mm以上的间隙,避免和走线槽、其他传动部件产生干涉,输出端的同步带轮外侧要预留同步带安装和张紧的操作空间,张紧轮的安装位置要和带轮处于同一平面,防止同步带出现偏磨。不同于裸轴步进电机,这款预装带轮的组件在设计时已经做了动平衡校准,带轮的径向跳动量经过调校,在300rpm以内的转速区间运行时不会出现明显的共振,适合用在对运行平稳性有一定要求的场合,比如小型传送带的驱动、视觉检测设备的工位切换、自动锁螺丝机的Z轴升降。

  在做设备结构校核时,需要注意电机输出轴的径向负载上限,同步带的张紧力不能超过轴的允许负载,否则会加速前端轴承的磨损,缩短电机的使用寿命;安装时四个安装螺丝的锁紧扭矩要均匀,避免法兰面受力不均导致电机壳体变形,影响内部定转子的气隙均匀度。从建模细节来看,模型还原了电机外壳的铆接接缝、端盖的安装沉孔、输出轴的铣扁结构、同步带轮的齿形细节、顶丝的安装位置,甚至外壳表面的拉丝纹理都做了还原,在做设备整体装配仿真的时候,可以直接用来检查安装干涉、同步带的包角是否合理、周边走线的空间是否充足,不需要再额外建模带轮部件,能提高结构设计的效率。这类步进电机组件通常用在对成本比较敏感、传动精度要求中等的自动化设备上,相比伺服电机成本更低,配合细分型步进驱动器可以实现不错的低速运行平稳性,在很多小型自动化设备里是性价比很高的动力选择,设计选型时只要核对安装法兰尺寸、输出轴参数、额定扭矩和设备负载匹配,就可以快速集成到设备结构中。
