28BYJ-48步进电机结构三维建模

　　在小型自动化执行机构的设计选型中，28BYJ-48步进电机是应用覆盖率极高的微小型减速步进执行元件，这类电机常出现在智能家电风摆控制、小型云台转动驱动、3D打印机送料辅助机构、智能门锁锁舌驱动、教学实验平台传动演示、小型工艺品动态摆件驱动等对安装空间要求严苛、输出扭矩需求不大、控制精度要求适中的场景中。不同于开环无减速的高速步进电机，该款电机自带减速齿轮组，能将步进电机转子的高速低扭矩输出，通过多级齿轮减速转化为低速大扭矩的轴端输出，适配不需要高速转动、需要一定保持扭矩的低速摆动或定角度转动工况。

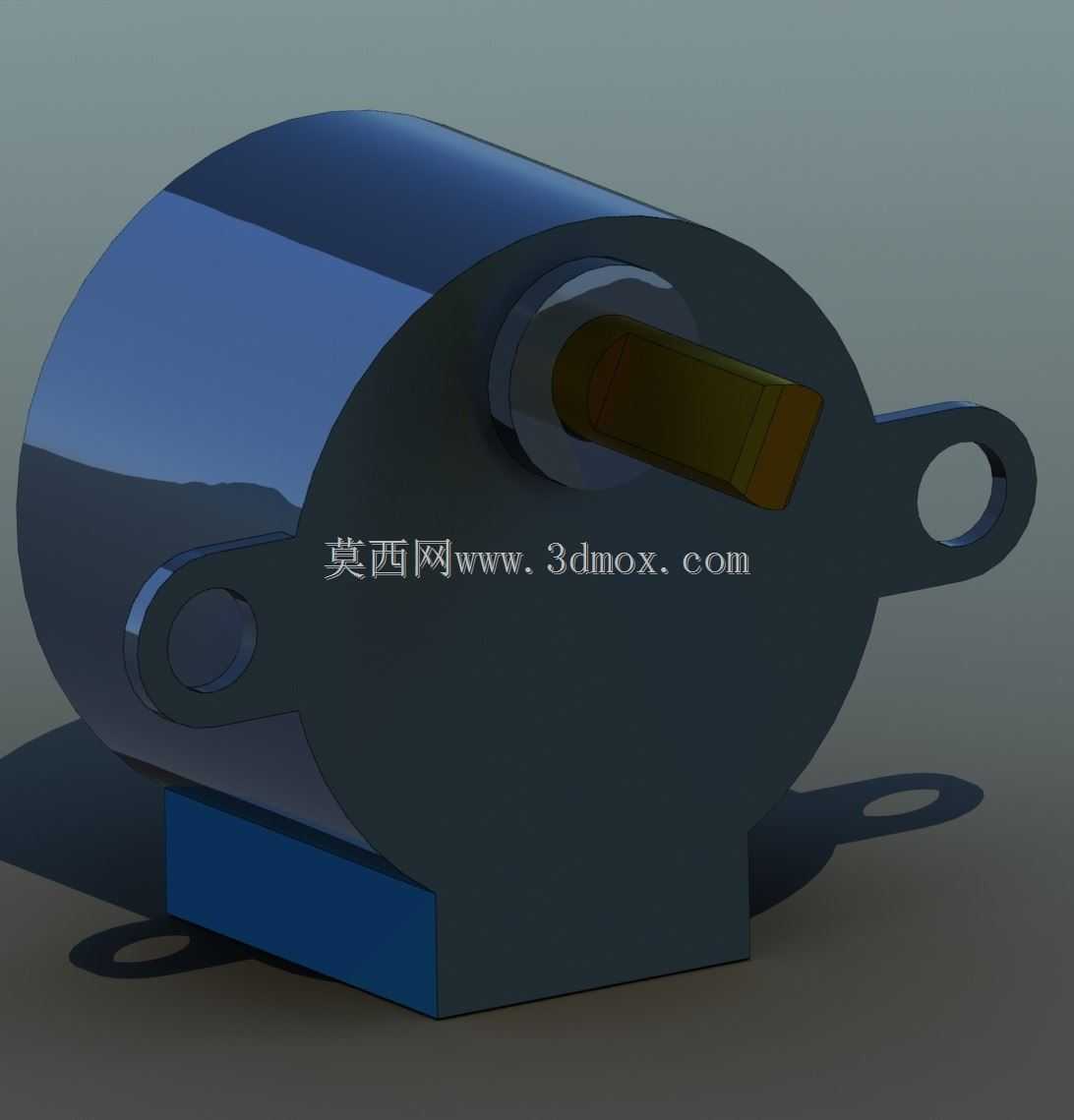

　　从结构设计的角度看，这款电机的主体采用圆柱形壳体设计，壳体两侧延伸出带安装孔的固定耳，安装耳上的通孔为标准安装定位孔，设计时需要注意两个安装耳的孔位中心距，以及安装面到输出轴端面的轴向距离，避免装配时出现安装干涉。输出轴采用扁位结构，区别于光滑圆轴，扁位设计可以让配套的传动件如摇臂、齿轮、连杆等与轴实现周向固定，不需要额外的顶丝或者键连接就能传递扭矩，降低配套零件的加工复杂度，也能减少装配工序。壳体底部的方形基座是整个电机的定位基准面，安装时该面需要与安装基板完全贴合，保证电机输出轴与安装面的垂直度，避免长期运行出现轴偏磨、齿轮啮合异常的问题。

　　建模过程中，首先要确认电机的核心安装边界：主体圆柱的外径尺寸决定了安装位的开孔避让范围，不能出现周边结构件与圆柱壳体外壁剐蹭的情况；输出轴的直径、伸出长度以及扁位的铣平尺寸，是配套传动连接件设计的核心依据，若轴孔配合间隙设计过大，会导致传动回程差增大，角度控制精度下降，间隙过小则会出现装配困难，甚至压装时损坏电机端盖的问题。两侧安装耳的厚度、安装孔的孔径，决定了配套安装螺丝的规格选型，通常这类微型电机采用M2或者M2.5的自攻螺丝或者机牙螺丝固定，安装孔周边需要预留足够的螺丝头沉台空间，避免螺丝头凸起干涉其他部件。

　　从功能特性上看，该款步进电机为四相五线结构，驱动时通过依次给不同相的绕组通电，实现转子的步进转动，自带的减速箱通常为1:64左右的减速比，能让输出轴的步进角缩小到极小的角度，实现精准的角度位置控制，同时断电状态下减速齿轮组的阻尼能提供一定的自锁力矩，避免负载带动轴反转，在很多不需要持续通电保持位置的场景下能有效降低功耗。建模时需要还原绕组所在的定子腔体、转子磁钢位置、减速箱内的各级齿轮传动路径，以及尾部出线端的位置，出线端的方向会影响整机布线的走向设计，若忽略出线端的凸起结构，很容易在装配时出现线材被壳体挤压破损的问题。

　　在实际的结构设计应用中，很多新手工程师容易忽略这类微型电机的安装公差，比如安装耳的平面度偏差、输出轴的径向跳动范围，建模时需要给配合位置预留合理的公差带，比如输出轴与配套件的配合采用间隙配合，安装孔的位置度公差适当放宽，避免因为零件加工误差导致电机无法顺利装配。另外，电机本体的高度尺寸，也就是从底部安装面到壳体顶部的距离，决定了整机在该安装位的厚度空间，很多超薄型的智能设备中，这个尺寸是结构堆叠时的核心限制参数，必须在建模初期就准确还原，避免后期整体结构方案返工。

　　不同于大功率工业步进电机，这款微电机的壳体采用冲压成型工艺，表面没有复杂的散热筋结构，因为其工作电流小，运行发热低，依靠壳体自然散热就能满足长期运行的温升要求，所以建模时不需要额外设计散热结构，只需要保证壳体周边预留少量空气流通空间即可。输出轴的材质通常为金属材质，与端盖的轴承配合位置需要在建模时体现出轴承的安装位，端盖上的轴承衬套是支撑输出轴转动的核心部件，若建模时遗漏该结构，会导致后续做运动仿真时出现轴的径向窜动问题，无法准确模拟实际的传动效果。

　　在做整机运动仿真时，这款电机的运动参数设置需要结合减速比来计算输出轴的转速，不能直接套用转子的步进转速，否则会出现仿真运动速度与实际运行速度偏差过大的问题，影响后续的传动时序设计。同时，电机的引出线长度、线径也需要在整机布线设计中提前预留空间，线材的弯折半径不能过小，避免长期弯折出现线材内部铜丝断裂的问题，建模时可以将出线端的线材做简化的柔性体示意，确认布线路径上没有尖锐棱角剐蹭线材，必要时在对应位置增加护线套结构。
