4x20字符纽黑文液晶显示模组结构设计

　　在工业控制终端、小型检测设备、嵌入式开发板的人机交互环节，字符型液晶显示模组始终是低成本信息反馈方案的核心选型之一，本次拆解的这款4行20字符显示模组，是针对小空间安装场景优化的成熟显示部件。从实际工程应用来看，这类模组常被部署在小型PLC扩展面板、环境参数采集终端、实验室小型仪器的操作界面上，不需要复杂的图形渲染能力，仅靠固定字符点阵就能完成参数数值、设备状态、操作提示的清晰展示，相比段码屏能承载更多文本信息，相比彩屏又能大幅降低主控资源占用与物料成本。

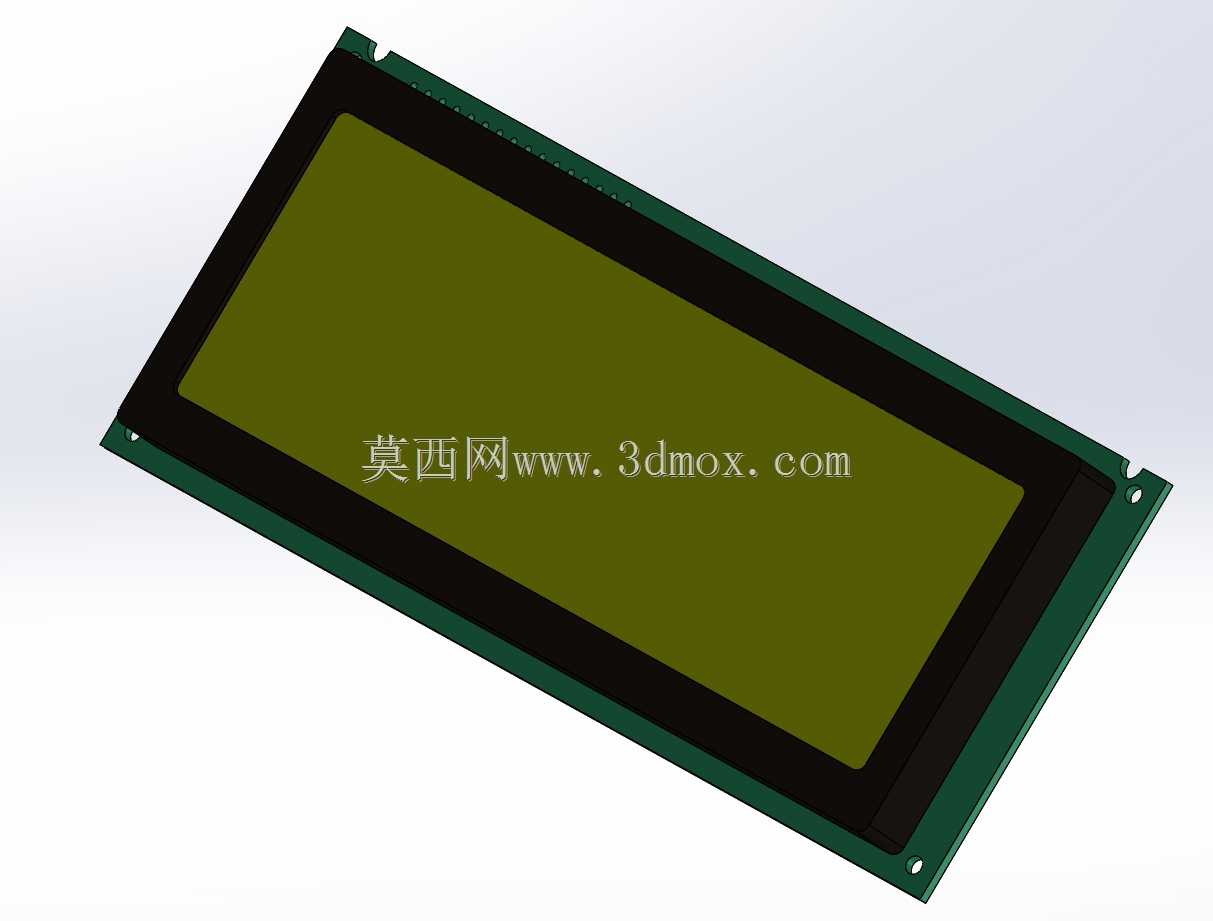

　　从结构设计思路上看，这款模组采用了经典的COB封装布局，绿色PCB基板作为整个部件的承载基底，液晶玻璃通过导电胶条与基板上的驱动芯片实现电气连接，外围的黑色遮光胶框一方面压紧胶条保证接触可靠性，另一方面遮挡液晶边缘的非显示区域，避免漏光影响视觉效果，最外层的橄榄绿显示面是典型的STN液晶偏光层配色，在室内常规光照下不需要额外背光也能获得不错的字符对比度，低功耗场景下甚至可以关闭背光运行，适配电池供电的便携检测设备需求。

　　安装边界层面，这款模组的PCB四角预留了标准的通孔安装位，孔位间距匹配行业通用的字符屏安装规范，工程师在做面板开孔时，只需要按照显示区域的外轮廓预留矩形视窗，将模组从面板背面通过螺丝固定即可，视窗边缘可以加装薄型泡棉胶条，一方面填充模组与面板之间的间隙防止灰尘进入设备内部，另一方面可以抵消安装时的公差累积，避免玻璃受压出现显示异常。PCB侧边引出的排针接口采用标准的1602类接口定义，硬件工程师在做电路设计时不需要重新适配驱动时序，直接复用成熟的字符屏驱动代码就能快速完成功能调试，大幅缩短产品开发周期。

　　功能特性上，这款模组支持4行每行20个ASCII字符的显示，内置完整的英文字符点阵，部分版本还支持自定义字符烧录，可以满足简单的特殊符号显示需求，驱动电压兼容常规的5V与3.3V主控电平，不需要额外做电平转换电路。从结构细节来看，模组的整体厚度控制在薄型化范围内，不会占用过多的设备内部纵深空间，对于内部布局紧凑的手持设备、嵌入式模块来说，这种厚度优势能给其他元器件留出更多排布空间。PCB基板上的驱动芯片采用邦定封装，表面覆盖黑色保护胶，能有效避免生产组装过程中静电、磕碰对芯片造成的损伤，提升部件的生产良率与长期运行可靠性。

　　在实际选型适配过程中，结构工程师需要重点关注模组与面板之间的配合公差，尤其是视窗开口的尺寸不能超过黑框的内边缘，否则会露出液晶边缘的走线区域影响外观；同时要注意安装螺丝的锁紧力度，过大的锁紧力会导致PCB翘曲，挤压液晶玻璃造成显示缺划、漏液等问题，一般建议采用带防松垫圈的螺丝，锁紧力矩控制在小扭矩范围内。另外这类字符屏的可视角度存在一定的方向性，在做设备结构布局时要根据操作人员的常规观察角度调整模组的安装朝向，保证操作人员在常规站立或坐姿操作时，能清晰看到屏幕上显示的字符内容，避免因为视角偏差导致字符发虚、识别困难。

　　从三维建模的角度来看，还原这款模组的结构时，需要准确提取PCB的外轮廓尺寸、安装孔位坐标、液晶显示区域的相对位置、排针接口的伸出长度与引脚间距，这些参数都是结构设计做干涉检查、安装适配的核心依据，尤其是排针部分的尺寸，直接关系到与主板插座的配合间隙，如果建模时尺寸偏差过大，组装时就会出现排针对位困难、顶到主板元器件的问题。同时建模时要区分不同部件的材质属性，PCB的绿色阻焊层、黑框的哑光塑料质感、液晶面的半透明偏光层质感，这些细节的还原能让整机装配的渲染效果更贴近真实物料，方便在设计阶段就评估整机的外观呈现效果，减少打样阶段的外观调整次数。
