1.28英寸圆形液晶显示模组结构设计

　　这款1.28英寸圆形液晶显示模组，在小型智能硬件、可穿戴设备、便携检测仪器的人机交互环节应用十分广泛，日常做嵌入式设备结构开发时，这类小尺寸圆形屏是替代传统段码屏、提升设备交互质感的常用选型。从实际使用场景来看，它可以嵌入智能手环的表盘区域，实现心率、步数、通知信息的全彩显示；也可以装在小型工业手持检测仪的操作端，在有限的握持空间内提供清晰的参数读数界面；甚至在定制化桌面小摆件、迷你智能时钟这类创客项目里，这类圆形屏也能凭借圆润的外形适配复古、极简等多种设计风格，不会像矩形屏那样出现边角突兀的问题。

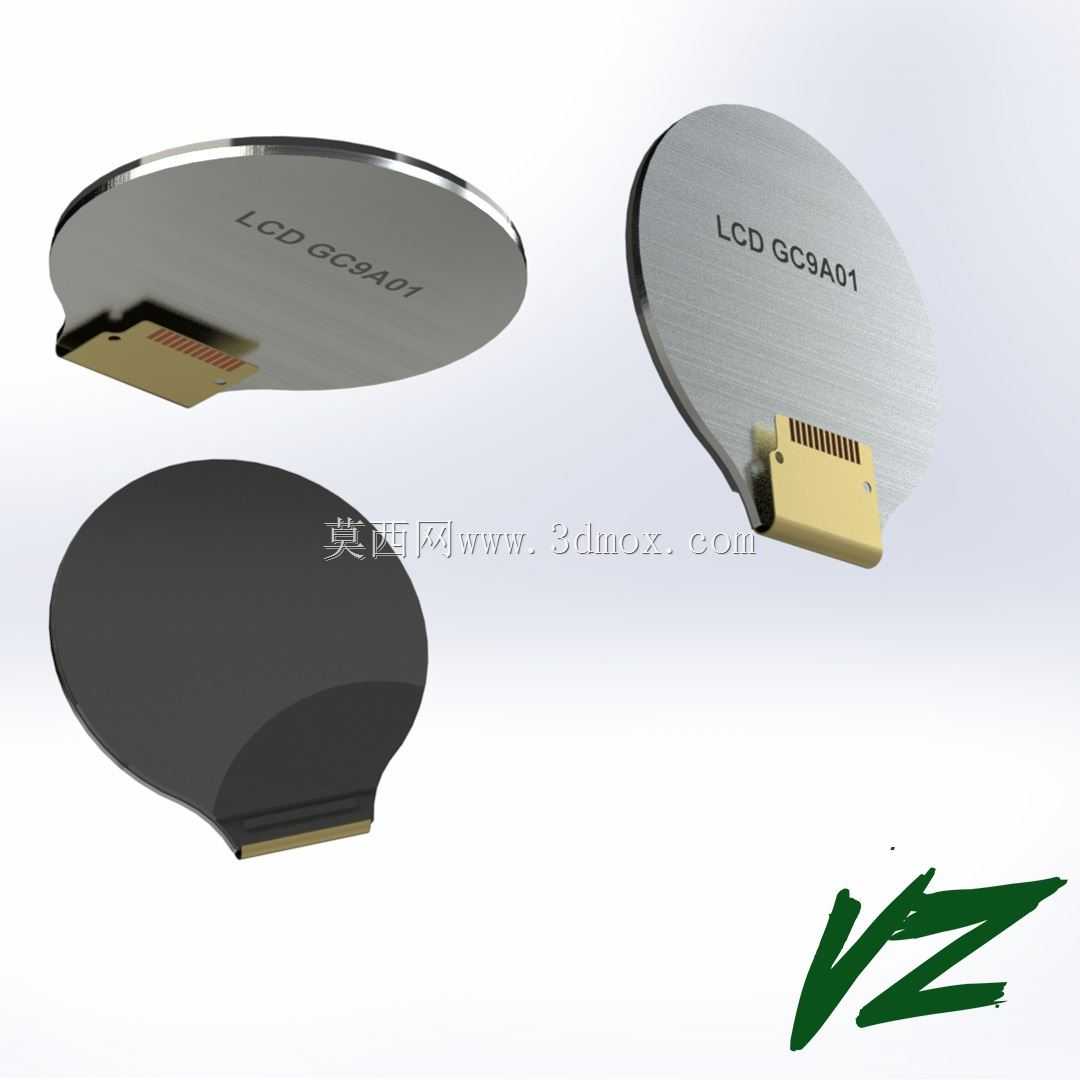

　　从功能特性上看，这款显示模组采用圆形有效显示区域，避开了常规矩形屏在圆形外壳内的边角浪费问题，显示区域的边缘和模组金属外框的弧度完全匹配，装配后不会出现黑边外露、显示区域偏移的问题。模组背面采用哑光黑遮光涂层，能够避免背光从屏幕背面和侧边漏出，在低亮度使用环境下不会出现多余的光线干扰读数。接口部分采用金手指插接设计，金手指的引脚间距做了标准化处理，既可以直接焊接在定制的PCB载板上，也可以搭配对应间距的FPC排线实现弯折连接，适配不同设备内部的走线空间，不需要额外做转接板就能完成电气连接，能减少整机内部的堆叠高度。

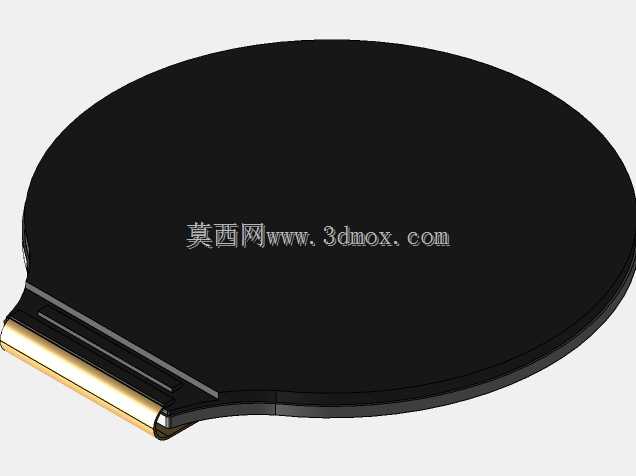

　　做这款模组的三维建模时，首先要把控的就是圆形外轮廓的尺寸公差，金属中框的圆度公差控制在0.05mm以内，和外壳安装位的配合间隙留0.1mm，既方便装配时的对位，也不会在使用过程中出现屏幕晃动的问题。金手指部分的建模要精准还原每一个引脚的宽度和间距，引脚的倒角做了0.1mm的处理，避免插接时刮伤FPC连接器的接触弹片。屏幕表面的玻璃盖板和金属中框的贴合面做了0.03mm的下沉台阶，装配时双面胶可以藏在台阶内部，不会出现胶层外露影响外观的问题。背光部分的结构在建模时做了匀光层的厚度预留，保证整个圆形显示区域的亮度均匀性，不会出现中心亮边缘暗的情况。

　　安装边界方面，这款模组的整体厚度控制在2.2mm，其中屏幕本体厚度1.8mm，金手指部分突出屏幕本体的长度是3.5mm，在做设备结构设计时，屏幕安装位的沉台深度要做到1.9mm，保证屏幕表面和外壳表面齐平，不会出现凸起或者凹陷的手感。金手指区域的下方要预留0.3mm的避让空间，避免焊接或者插接时引脚被顶住造成接触不良。模组的金属中框侧边预留了两个0.8mm的定位缺口，装配时可以和外壳内部的定位柱配合，防止屏幕在使用过程中出现旋转偏移，保证显示方向和设备的操作方向一致。触摸层集成在玻璃盖板内侧，不需要额外叠加触摸面板，不会增加整体厚度，触摸响应区域覆盖整个圆形显示面，边缘区域的触摸灵敏度也做了适配，不会出现边缘触摸无响应的问题。

　　在实际选型适配时，这款圆形屏的驱动电路做了小型化处理，所有驱动元件都集成在屏幕背面的FPC软板上，不需要额外搭配驱动板，进一步节省了设备内部的安装空间。屏幕的可视角度达到170度，在不同角度观察都不会出现偏色、发暗的问题，适合在手持设备上使用，不管是正对着屏幕还是侧方观察，都能清晰读取显示内容。金属中框的表面做了磨砂阳极氧化处理，既可以屏蔽部分外界电磁干扰，也能提升模组的结构强度，在日常装配和使用过程中不容易出现变形，保护内部的玻璃面板和背光层不受挤压损坏。做结构验证时，要重点测试金手指和连接器的保持力，保证在设备受到轻微震动时，屏幕连接不会出现松动，避免出现花屏、接触不良的故障。
