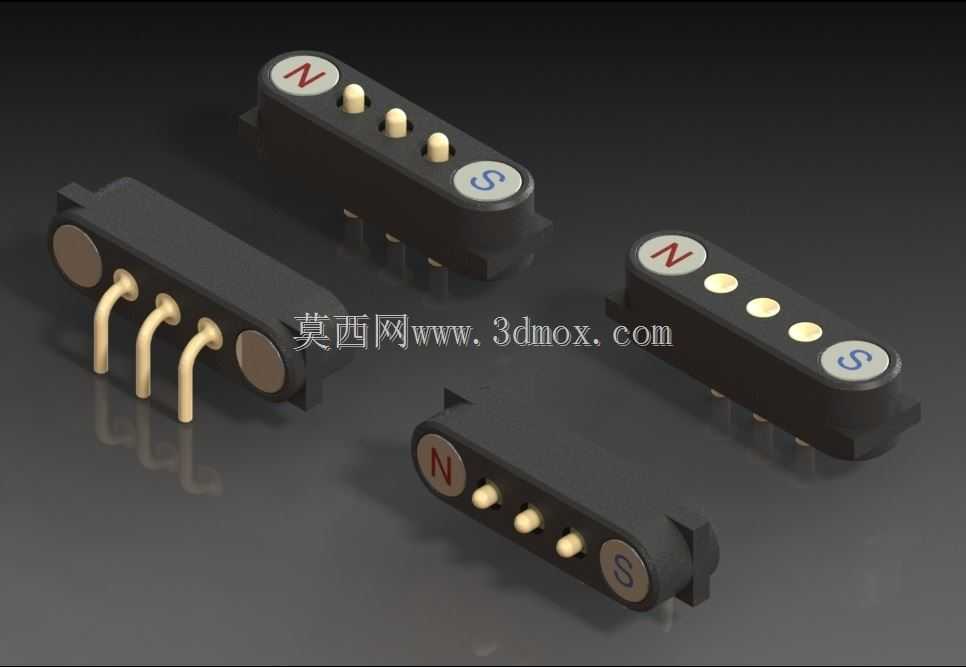

3针弹簧加载磁性Pogo公母连接器结构

　　这类带磁吸定位的弹簧顶针连接器，在小型便携电子设备、模块化智能硬件、穿戴类产品里的应用占比逐年提升，相比传统插针式接插件，它不需要精准对准插接口，依靠端部的磁吸结构就能自动完成对位吸合，盲插操作的容错率很高，日常使用中反复插拔的操作手感也更顺畅，不会出现插针歪折、接口卡滞的常见故障。

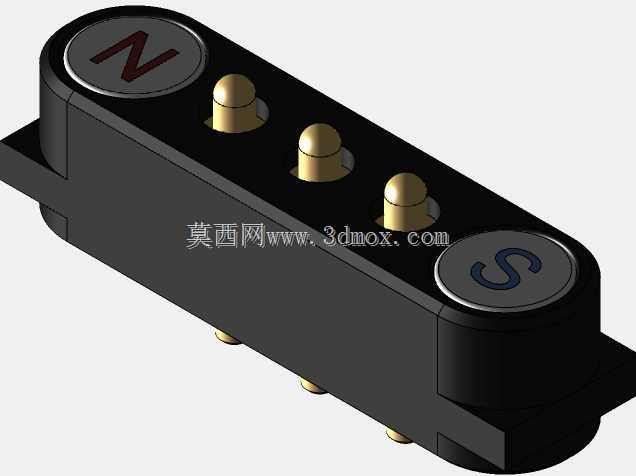

　　从结构设计逻辑来看，公头与母头的端部都嵌入了极性对应的永磁体，N极与S极的排布位置做了防呆设计，反向靠近时会产生磁斥力，无法完成对接，从物理层面避免了电源正负极接反烧毁后端电路的风险。接触导通部分采用3根独立的弹簧加载Pogo针，单针的弹簧预紧力经过匹配调校，对接完成后针体与母端接触点的接触压力保持在合理区间，既可以保证接触电阻稳定在毫欧级，避免大电流通过时出现接触点发热的问题，也不会因为磁吸力加上弹簧压力过大，导致对接插拔力超出舒适操作范围。

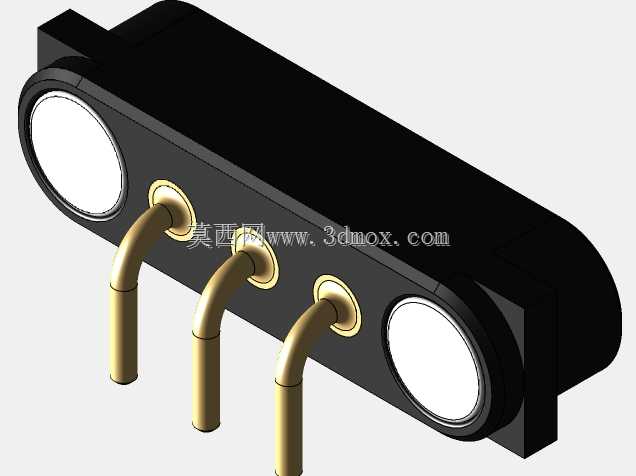

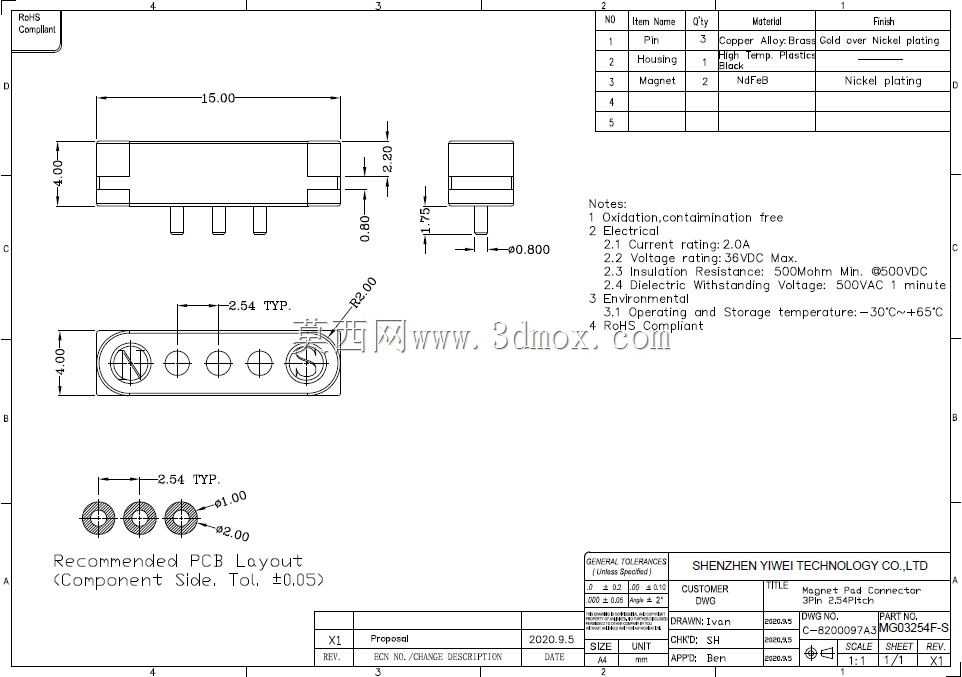

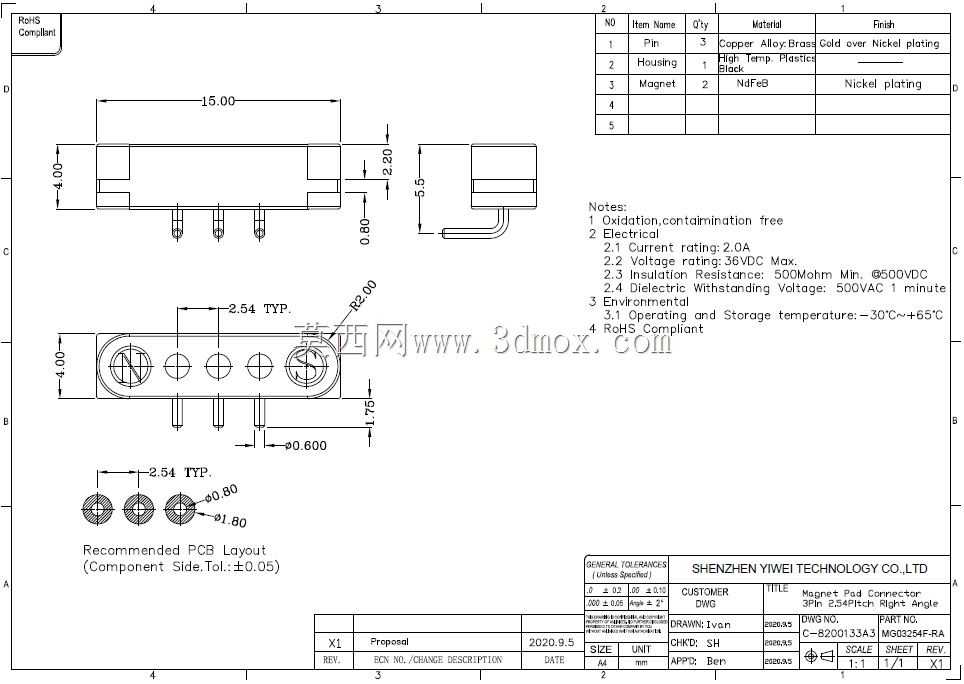

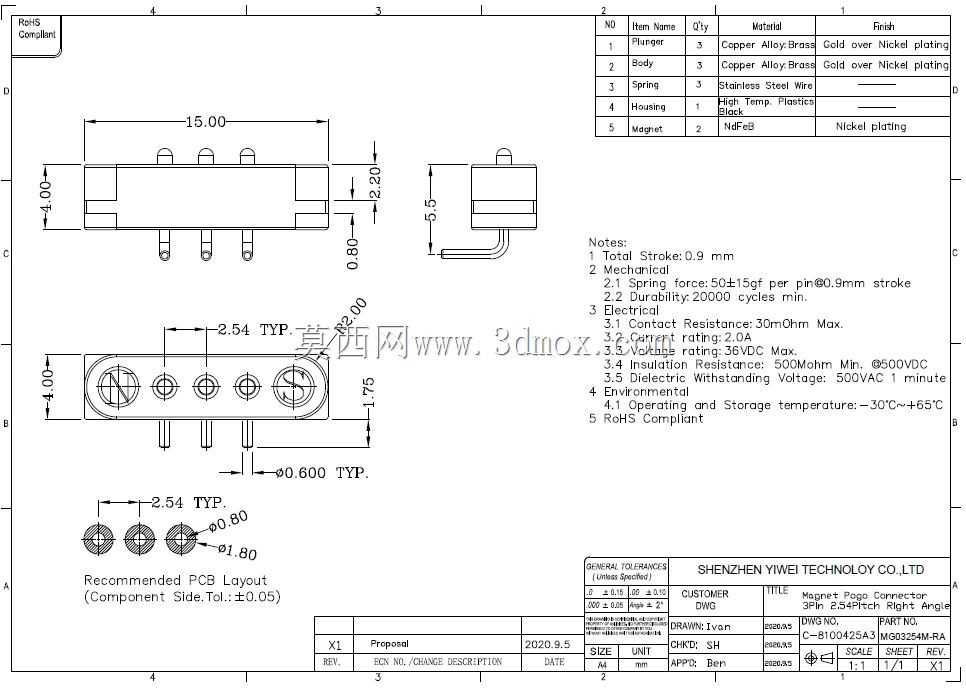

　　尺寸边界上，该连接器的针间距设定为2.54mm，这个间距是电子接插件领域的通用标准间距，适配市面上绝大多数通用PCB板的焊盘孔位排布，不管是公头的弯针焊板结构还是母头的直插焊板结构，都可以直接匹配标准孔位完成焊接，不需要额外定制PCB板，能大幅缩短硬件开发的选型适配周期。公头侧的弯针采用90度弯折设计，适合安装在设备壳体的侧壁位置，焊脚弯折后平行贴在PCB板面，不会额外占用设备内部的垂直空间，对于内部堆叠空间紧张的薄型便携设备十分友好。

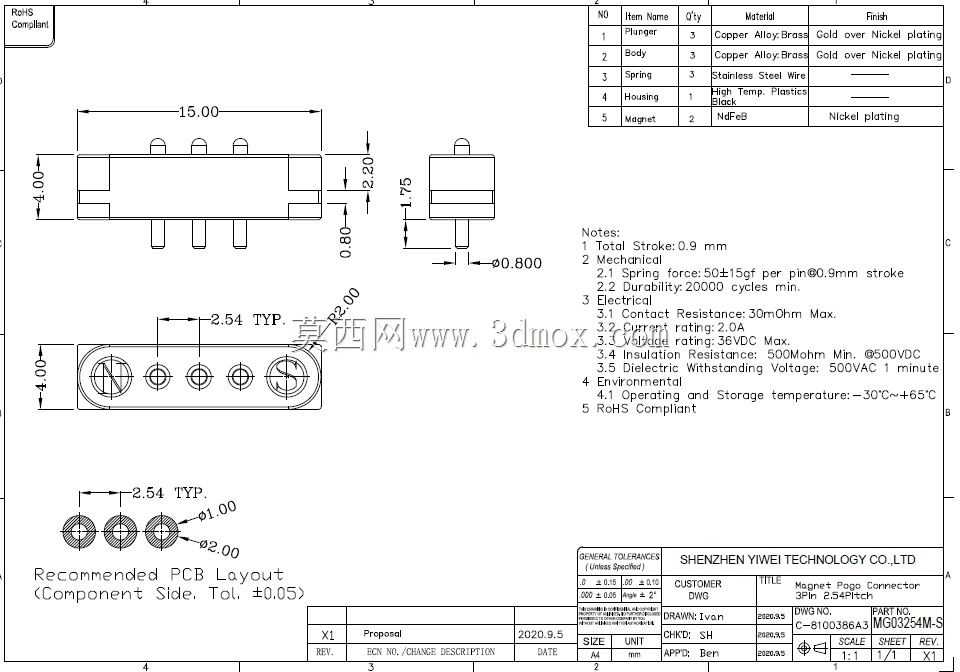

　　电气性能参数匹配2A额定载流、36V额定耐压的使用场景，覆盖了绝大多数低压小型电子设备的供电与信号传输需求，比如智能穿戴设备的充电底座、模块化传感器的快速对接接口、小型可拆卸功能模块的互联接口都能适用。针体表面做了镀金处理，长期使用中不容易出现氧化层导致的接触不良问题，弹簧部分采用不锈钢材质，经过上万次插拔疲劳测试后弹力衰减率控制在极低水平，能满足消费类电子产品全生命周期的使用要求。

　　建模过程中需要重点关注几个配合公差：首先是Pogo针的伸缩行程，预留的行程量要抵消磁吸对接时的装配公差，保证即使两个对接面存在轻微的角度偏差，每一根针都能可靠接触到母端的接触铜面；其次是永磁体的嵌入深度，磁体端面要比连接器外壳端面略低0.1mm左右，避免对接时磁体直接硬碰撞出现碎裂，同时又要保证足够的磁吸力，让对接后两个连接器不会因为轻微拉扯就断开；最后是焊脚的位置公差，焊脚中心距的偏差要控制在0.05mm以内，否则过波峰焊的时候会出现焊脚无法插入PCB孔位的问题，影响批量生产的良率。

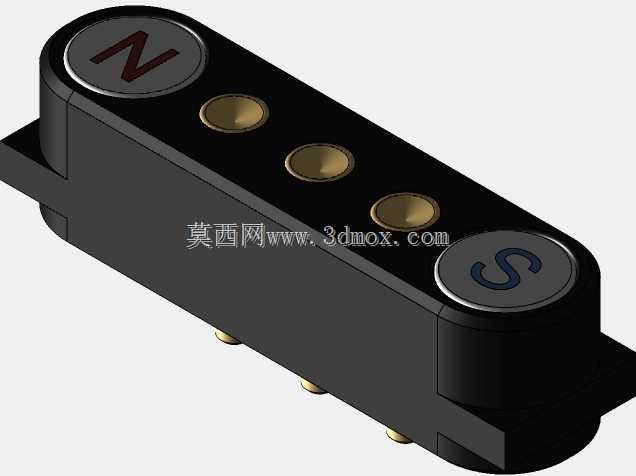

　　外壳部分采用耐高温的工程塑料注塑成型，建模时要在磁体嵌入槽、针体安装孔的位置设计合理的脱模斜度，同时外壳边缘做小圆角过渡，避免安装时刮伤设备壳体或者操作人员的手部。母端的接触铜片采用冲压成型结构，安装时嵌在塑料外壳内部，与Pogo针对应的位置设计有内凹的接触弧面，能让针体头部的圆弧面与铜片充分贴合，即使对接时存在轻微的位置偏移，也能保证有效接触面积满足载流要求。
