面板安装式带开关保险丝电源输入插座

　　在各类工业控制设备、桌面型电子仪器、小型机电装置的配电输入端，这类集成式电源接入组件是极为常用的配电接口部件，它将品字电源输入插口、设备电源控制开关、回路过流保护保险丝座三个独立功能模块整合在单一安装基座上，相比三个部件分散开孔安装的方案，能大幅缩减面板开孔工序，压缩设备面板的占用空间，同时简化内部布线的走线长度，减少输入端的接线节点，降低线路接触不良的故障概率。

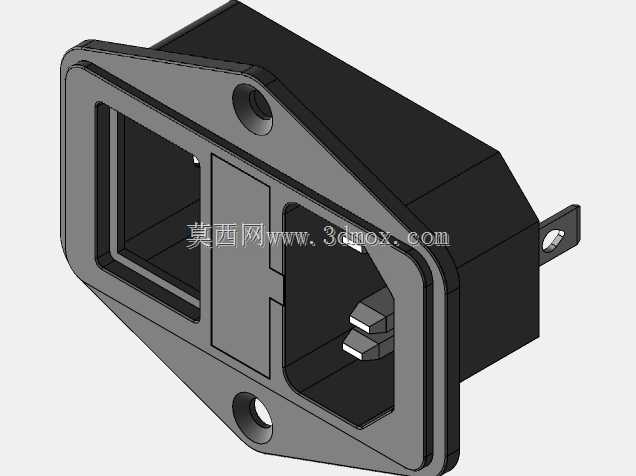

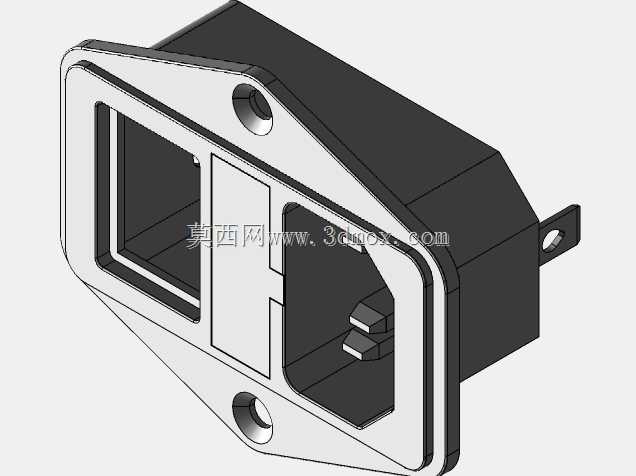

　　从结构设计来看，整个部件采用带法兰边的梯形安装基座，基座两侧预留两个沉头安装孔，安装时从面板外侧将组件嵌入预制的安装开孔，通过两个螺丝从正面锁付固定在设备面板上，沉头孔设计能让螺丝头部完全埋入基座表面，不会突出面板影响外观或造成剐蹭，法兰边的贴合面能保证安装后与面板表面紧密贴合，配合基座上的限位筋位，安装后不会出现晃动、移位的问题。

　　功能布局上，品字电源输入插口位于组件一侧，适配标准的品字尾电源线，是设备外部市电接入的端口，插口内部的插片采用导电性能优异的铜材冲压成型，表面做镀镍处理，既能降低接触电阻，也能避免长期使用出现氧化锈蚀导致的接触不良；中间位置集成的船型开关串接在火线回路中，作为设备的总电源通断控制，开关的拨动手柄突出面板表面，操作行程清晰，档位反馈明确，能让操作人员直观判断设备的通电状态；另一侧的保险丝座串接在输入回路中，内置额定规格的保险丝管，当设备内部出现短路、过载导致回路电流超过阈值时，保险丝会快速熔断切断供电回路，避免故障扩大烧毁内部电路元件，保险丝座采用抽拉式结构，更换保险丝时不需要拆开设备外壳，直接从面板外侧用平口螺丝刀撬动即可取出保险丝座更换熔芯，后期维护十分便捷。

　　从安装边界来看，这类集成组件的嵌入深度经过优化，不会占用过多设备内部的纵深空间，对于内部空间紧凑的小型设备十分友好，基座后部的接线插片采用标准的快接端子规格，适配常规的6.3mm插簧，布线时不需要焊接，直接将压接好插簧的导线插接到对应端子上即可完成接线，能大幅提升装配环节的作业效率。在实际选型应用中，这类组件通常适配250V/10A以内的交流输入回路，覆盖绝大多数小型机电设备、仪器仪表、工控装置的供电输入需求，相比分体式安装的三个独立部件，集成式设计的部件定位精度更高，面板开孔只需要按照基座的外轮廓加工一个对应的异形开孔即可，不需要在面板上分别加工三个不同尺寸的安装孔，也避免了三个部件安装时出现的位置偏差、对齐困难等问题，同时集成式结构的各功能模块之间的内部连接在部件生产时已经完成，装配时只需要连接输入和输出的两组导线即可，减少了现场接线的工作量，也降低了接线错误的概率。在结构可靠性设计上，整个基座采用阻燃级工程塑料注塑成型，具备良好的绝缘性能和耐热性能，即使内部端子出现短时升温也不会出现基座熔化、漏电的风险，各功能模块之间设置有隔离筋位，避免不同回路之间的爬电距离不足引发的安全隐患，安装法兰与面板接触的位置可以根据防护需求加装密封胶垫，实现面板安装位置的防尘防泼溅，适配更多复杂的使用场景。
