修正版轻量化钛合金连接支架结构设计

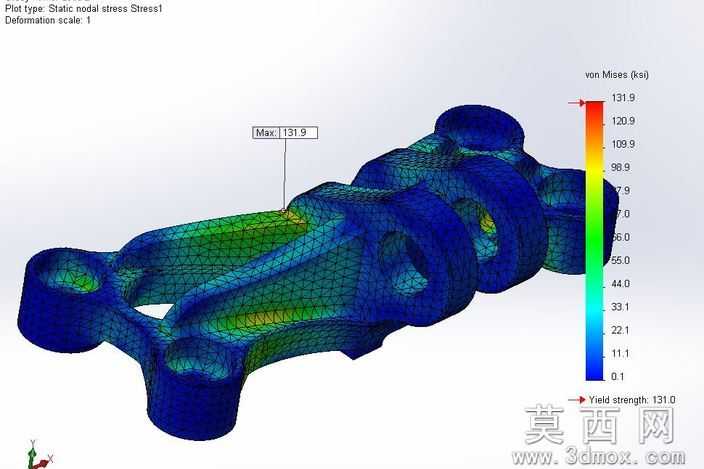

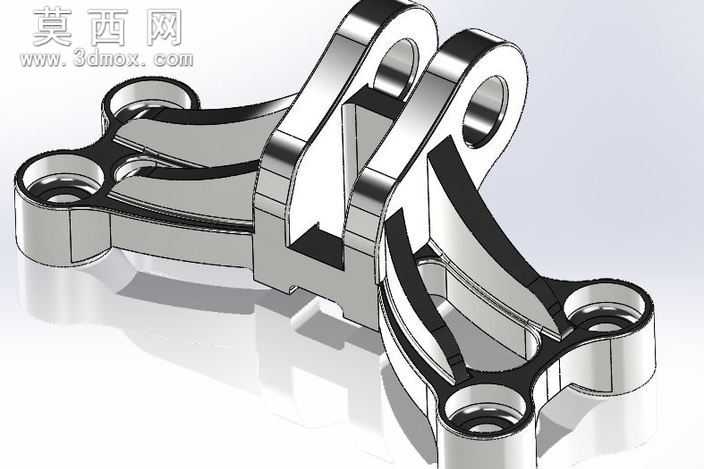

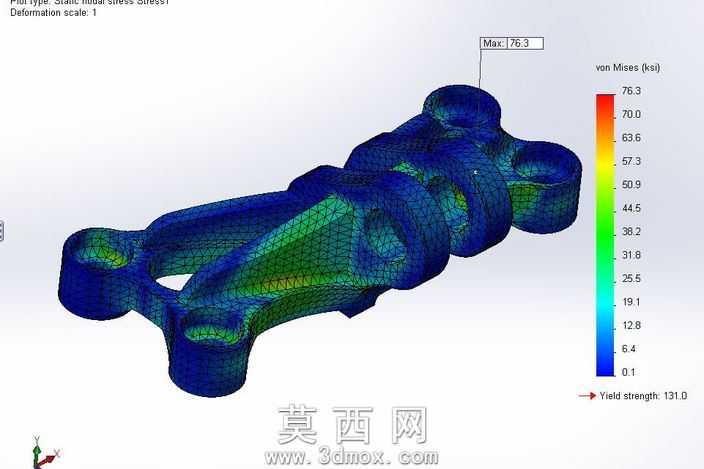

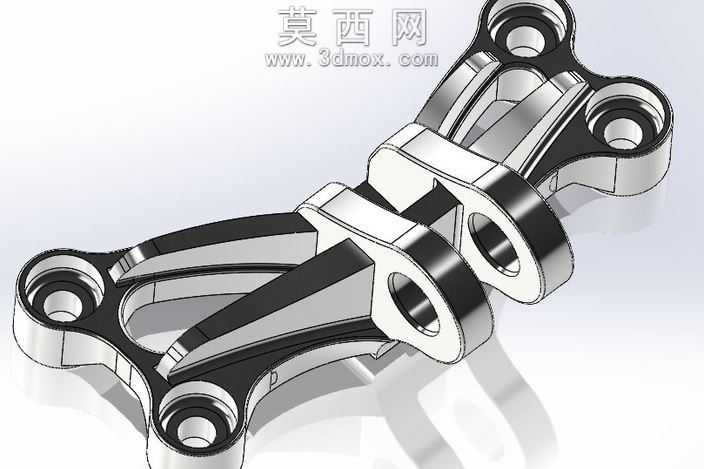

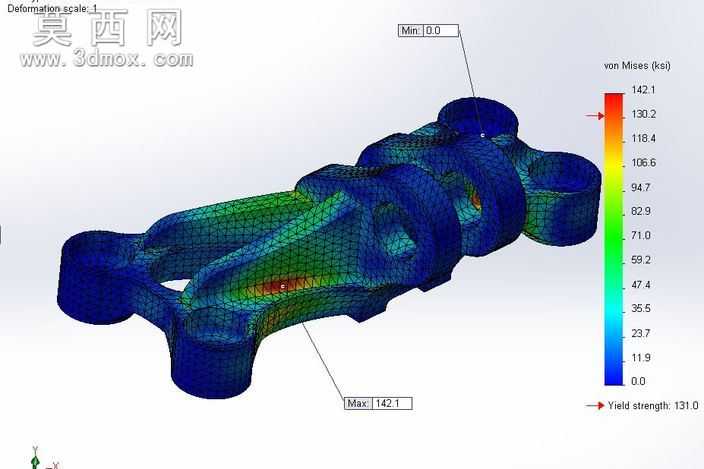

本作品为经过结构修正优化的钛合金连接支架三维模型，建模阶段采用参数化设计思路完成整体轮廓构建，首先基于功能需求确定四个端部铰接孔的中心距、孔径公差基准，以保证安装适配性。建模过程中先绘制多段相切的轮廓草图，通过拉伸、切除命令生成主体基础形态，针对原变体A和B存在的吊环螺栓高度错误进行了精准修正，调整了吊环安装位的凸台高度与配合面平面度，消除了原结构的装配干涉隐患。模型的材质设定为钛合金，渲染阶段采用金属抛光材质参数，调整环境光反射率与粗糙度数值，还原钛合金构件特有的银灰色金属质感，同时通过边缘倒角处理弱化尖锐棱边，还原实际机加工零件的工艺特征。结构设计上采用对称式分叉承力布局，主体筋板沿受力传导路径布置，在保证铰接位连接强度的前提下，对非承力区域做了挖空减材处理，大幅降低构件整体质量，经参数核算修正后模型质量为1.42磅，体积为8.87立方英寸，相比原版本质量减少68.6%，实现了轻量化与结构强度的平衡。设计过程中重点校核了各铰接孔的同轴度、配合面的平行度，对筋板与主体的衔接位置做了圆角过渡处理，避免应力集中问题，同时统一了所有安装孔的倒角参数，符合实际机械加工的工艺要求。模型的每个结构特征都保留了完整的建模历史树，可根据实际安装需求快速调整孔位、壁厚、筋板宽度等参数，适配不同的载荷工况与安装场景，整体结构紧凑，承力路径清晰，兼顾了功能性、工艺性与轻量化要求，可直接用于装配验证、结构仿真分析或加工生产参考。
