三叶旋翼螺旋桨三维建模设计作品

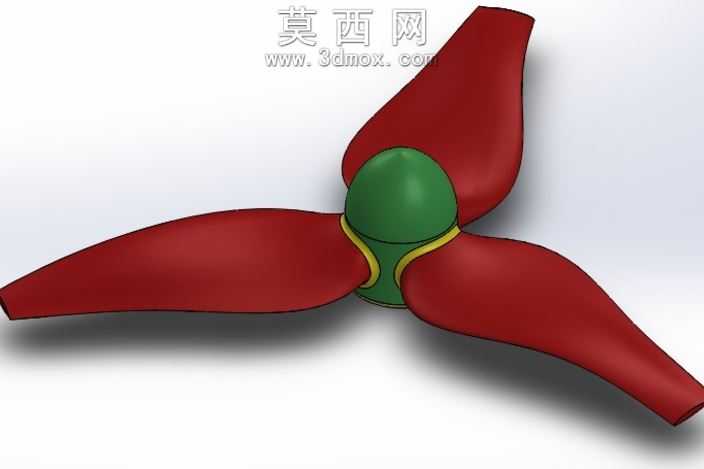

本作品为三叶式旋翼螺旋桨三维建模成果，整体采用对称式三叶片布局设计，建模过程中首先完成中心桨毂的基础造型构建，将桨毂设计为圆润的流线型整流结构，有效降低旋翼转动过程中的空气阻力，桨毂与叶片衔接处设置环形过渡结构，既强化结构衔接的力学合理性，也优化了整体视觉的流畅度。叶片建模采用曲面放样的建模逻辑，从叶根到叶尖逐步调整截面翼型的厚度、扭转角度与弦长参数，叶根位置做加厚处理保障与桨毂连接的结构强度，叶尖位置做收窄削薄处理，契合空气动力学设计要求，减少旋翼高速转动时的翼尖涡流损耗。材质渲染阶段，桨叶主体采用高饱和度的哑光红色材质，模拟复合材料桨叶的表面质感，调整材质的粗糙度与反射参数，还原非金属复合材料的真实视觉表现；中心整流罩采用深绿色半哑光材质，衔接环位置采用明黄色高饱和度材质做区分，通过不同材质的色彩与质感对比，清晰区分螺旋桨的不同功能结构区域。建模过程中严格遵循旋翼类零件的对称设计要求，三个叶片以桨毂中心为基准做120度圆周阵列，保障每一片叶片的造型、尺寸参数完全一致，避免后续结构验证中出现动平衡偏差问题。整体模型完成后对所有曲面做连续性检查，消除曲面拼接处的棱角与断差，保障桨叶表面的顺滑度，既满足外观渲染的视觉效果要求，也可为后续的结构仿真、3D打印验证提供可靠的模型基础，该类螺旋桨结构可适配小型无人机、仿真直升机模型、小型风冷散热风扇等多种场景的旋翼结构需求，建模过程中预留了中心轴孔的装配位置，可直接匹配对应的动力输出轴结构完成虚拟装配验证。
