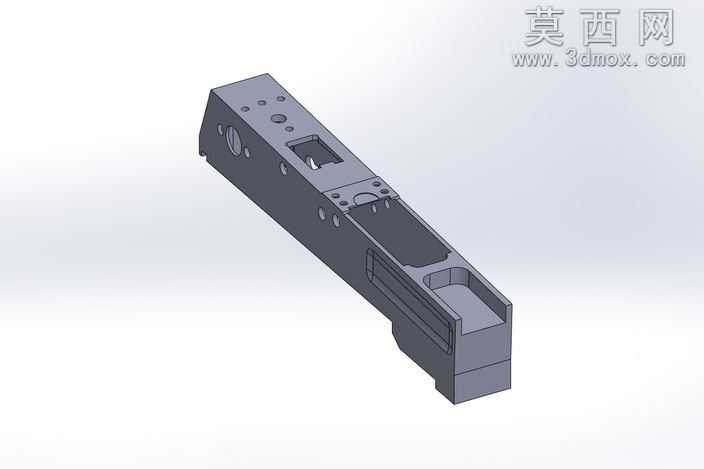

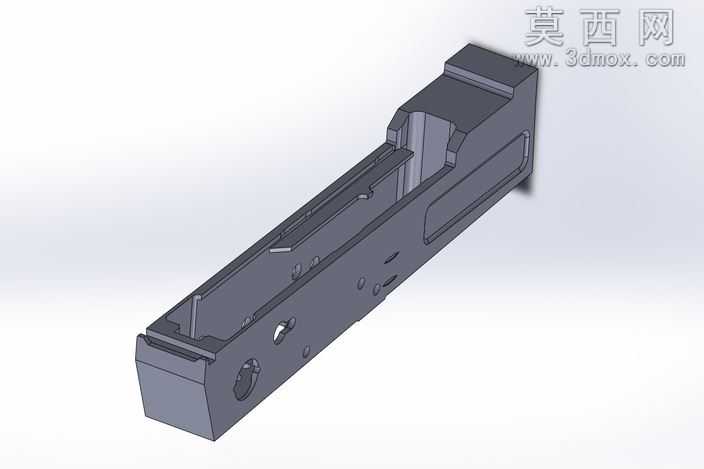

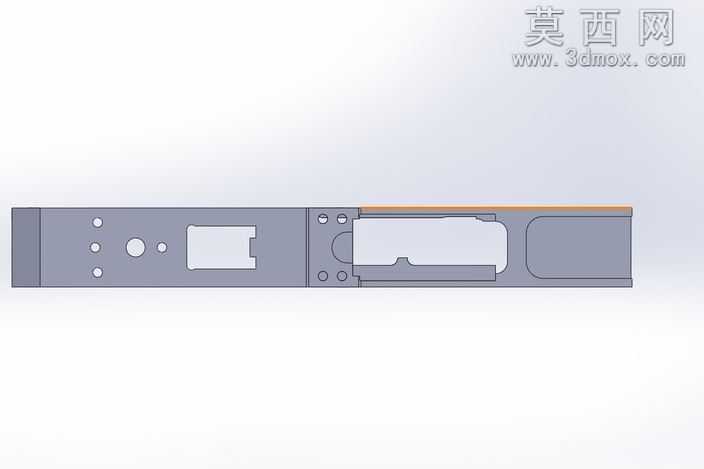

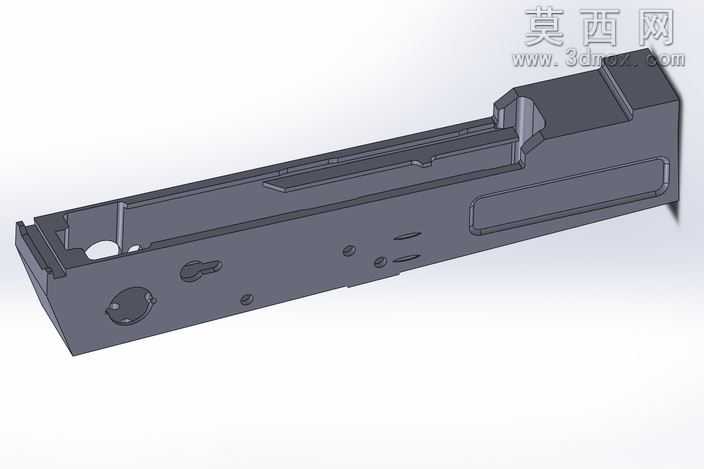

80%ak磨下折叠枪械接收机三维结构

本作品为枪械接收机的三维建模成果，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先完成整体外轮廓的草图绘制与基准面搭建，再逐步拆分内部功能结构，确保各部件装配公差符合枪械零部件的设计规范。模型整体还原了80%打磨量的折叠式AK系列接收机的结构特征，机匣主体采用拉伸、切除、拔模等基础特征完成主体轮廓构建，针对机匣表面的固定孔位、快慢机让位槽、弹匣卡笋安装位、折叠机构铰接槽等细节结构，采用异形切除、阵列特征、圆角过渡等操作完成精细化处理，所有孔位的同轴度、槽位的对称度均经过软件内部的几何校验，避免出现建模层面的结构干涉。材质渲染阶段，为机匣主体赋予了哑光合金钢材质，调整了金属材质的粗糙度、反射率参数，模拟出枪械金属部件经过表面处理后的哑光质感，针对机匣表面的加工痕迹，通过添加细微的凹凸贴图还原铣削加工的纹理特征，让渲染效果更贴近真实零部件的视觉表现。结构设计上，完整还原了折叠接收机的铰接部位结构，预留了折叠转轴的安装空间，机匣内部的枪机运动导轨、击发机构安装腔、枪管连接位等内部结构均按照真实枪械的尺寸比例进行等比例建模，各腔体的壁厚、加强筋位置均参考实物结构进行设计，确保模型不仅具备外观展示效果，也可用于后续的装配模拟、结构受力分析等拓展用途。建模过程中对机匣边缘的锐边进行了不同半径的圆角处理，还原真实零件加工过程中的倒角去毛刺工艺，针对机匣侧面的减重凹槽、标识刻印位等细节，采用包覆、凹陷切除等特征完成制作，尽可能还原打磨处理后的折叠接收机的完整结构特征，整体模型的特征树逻辑清晰，所有草图均为全约束状态，方便后续对模型进行参数化修改与结构调整。
