JGB37-3350直流行星减速驱动电机结构

　　做小型自动化设备选型的工程师，多半都接触过这类外径37mm的直流行星减速电机，JGB37-3350这个型号在桌面级传动场景里的出镜率相当高，从智能小车的行走驱动，到小型传送带的动力输入，再到自动售货机的货道推送、医疗采样设备的样本传输机构，都能见到它的身影。不同于普通无减速的直流电机，这款集成行星减速结构的机型，能把3350规格直流电机本身的高转速低扭矩输出，通过行星齿轮组的减速增扭，转化为适配低速重载场景的动力输出，刚好匹配多数小型执行机构需要的转速区间，不用额外搭配外置减速箱，能节省不少安装空间。

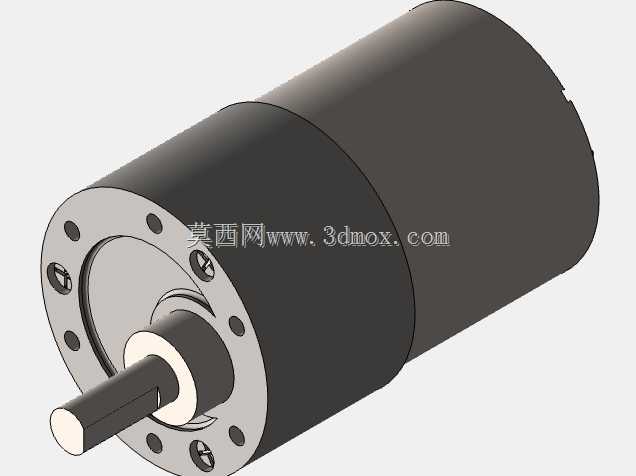

　　从结构设计来看，这款电机的整体布局非常紧凑，后端是直径37mm的直流有刷电机主体，外壳采用冷拉钢筒做磁轭，既保证了导磁性能，又有足够的结构强度，前端集成的行星减速箱端盖采用法兰式安装结构，端面上均匀分布6个安装孔，安装孔的节圆直径、孔径都做了标准化设计，能直接和市面上多数37系列减速电机的安装支架兼容，不用单独定制安装座。输出轴采用单扁位D型轴设计，轴径、伸出长度都做了通用化处理，不管是装同步轮、齿轮还是联轴器，都能通过D型面传递扭矩，避免轴和传动件之间打滑，相比光轴靠顶丝固定的结构，传动可靠性要高不少。

　　实际做结构设计的时候，这个型号的安装边界需要特别注意，电机主体的总长度包含减速箱部分，在做安装腔设计的时候，除了要留出电机本体的径向空间，还要注意输出轴的轴向窜动量，预留0.5-1mm的轴向间隙，避免装配的时候轴端顶到传动件造成额外负载。另外这类直流电机的出线方向是从后端盖引出，布线的时候要留出足够的弯曲半径，避免线材被电机外壳或者安装结构磨破绝缘层。行星减速箱部分的齿轮采用粉末冶金材质，兼顾了耐磨性能和加工成本，日常在额定负载下运行，齿轮的磨损量完全能满足常规设备的使用寿命要求，要是用在频繁正反转的冲击负载场景，也可以根据实际负载情况调整减速比选型，这款3350电机搭配不同的行星齿轮级数，能覆盖从几转到几百转的输出转速区间，选型的时候只需要根据需要的输出扭矩和转速匹配对应的减速比即可。

　　很多刚接触小型传动设计的工程师容易踩的坑，是只看电机的额定扭矩，忽略了减速箱的最大承受扭矩，这款JGB37-3350的减速箱部分能承受的瞬时最大扭矩有明确的阈值，做机构设计的时候要在传动链上做过载保护，比如加摩擦式扭矩限制器，或者在控制程序里加过流保护，避免堵转的时候扭矩超过减速箱齿轮的承受极限，打坏行星齿轮。另外安装的时候法兰面要和安装基准面贴合平整，不要出现偏斜，不然会造成输出轴径向受力不均，长时间运行会加速轴承磨损，出现异响、输出轴跳动变大的问题。从三维建模的角度来说，这个模型完整还原了电机的外形轮廓、安装孔位、输出轴尺寸、出线位置，在做整机装配的时候，可以直接把这个模型导入装配体，用来做干涉检查、安装位置校核，不用自己再对着样本测绘，能节省不少建模时间，模型的细节比如端盖上的固定螺丝位置、轴端的倒角、法兰面的止口尺寸都做了还原，完全能满足结构设计阶段的选型校验需求，不用再担心建模尺寸和实物不符造成装配干涉。

　　在实际应用场景里，这款电机因为体积小、扭矩密度高，很多桌面级的小型自动化设备都会优先选用，比如3D打印机的送料挤出机构、小型雕刻机的旋转轴驱动、智能门锁的锁舌驱动、电动窗帘的传动机构，这些场景对安装空间要求高，又需要足够的输出扭矩，这款集成减速箱的直流电机刚好能匹配需求。相比步进电机，它的控制更简单，只需要给直流电压就能正反转，调速也只需要调整供电电压，不需要复杂的驱动器，成本也更低，适合对成本敏感、定位精度要求不高的连续运转场景。做结构设计的时候，还要注意电机的散热问题，虽然这类小功率电机的发热量不大，但是如果安装在密闭的腔体内，长时间连续运行还是会出现温度过高的问题，设计的时候可以在电机安装位附近预留散热间隙，或者让电机外壳和金属安装支架接触，通过金属结构件辅助散热，能有效延长电机的使用寿命。
