小型有刷直流驱动电机结构设计

　　做小型机电产品结构开发时，这类小功率直流电机是绕不开的核心执行元件，从消费类小家电的动力输出，到教学实验台的传动驱动，再到小型自动化设备的进给动作执行，几乎都能看到同结构电机的应用场景。不同于工业级大功率驱动电机，这类小型直流电机的设计核心是在有限的外形尺寸内，兼顾输出扭矩、运行稳定性与安装适配性，不需要冗余的防护结构，优先保证批量生产时的装配效率与使用场景的通用性。

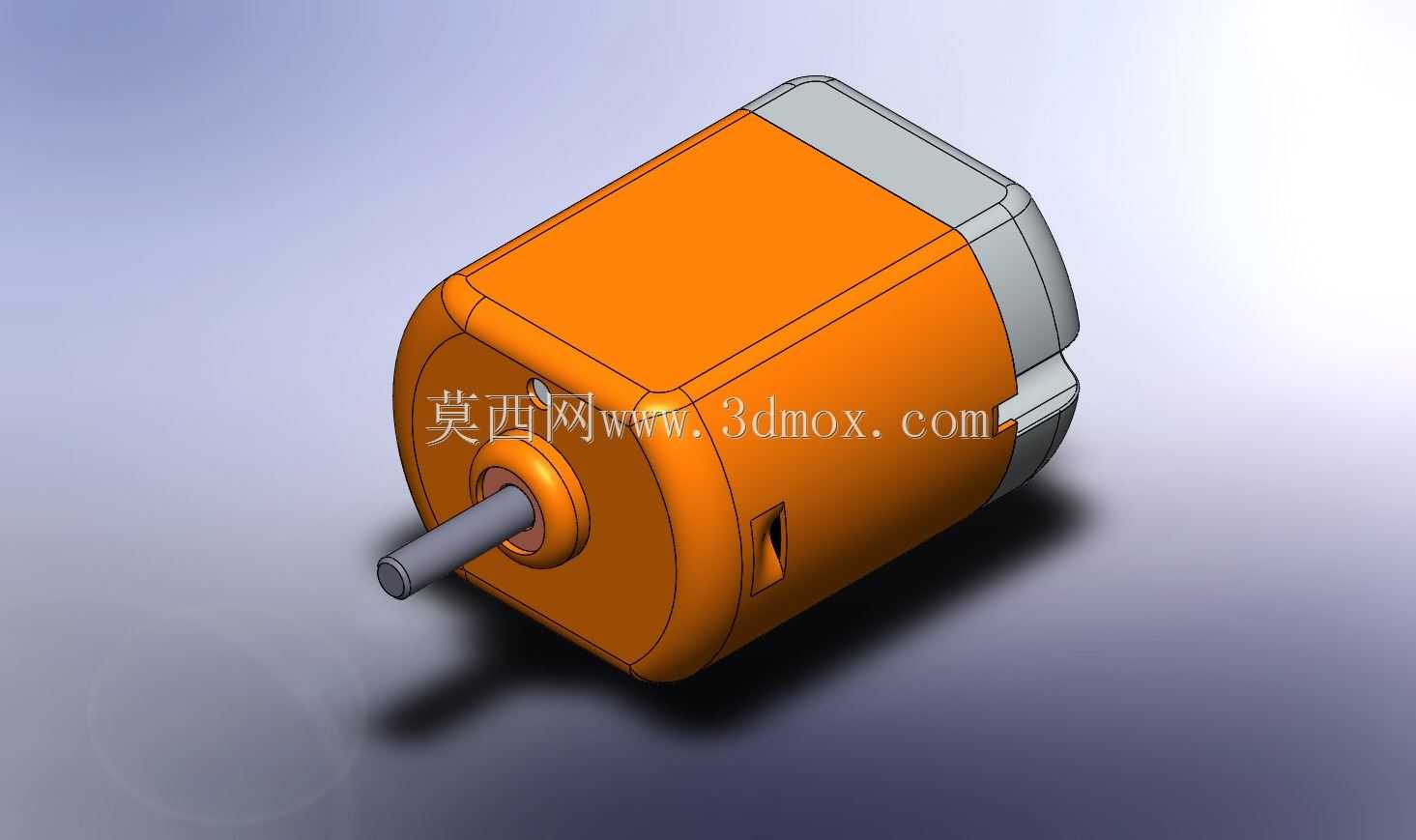

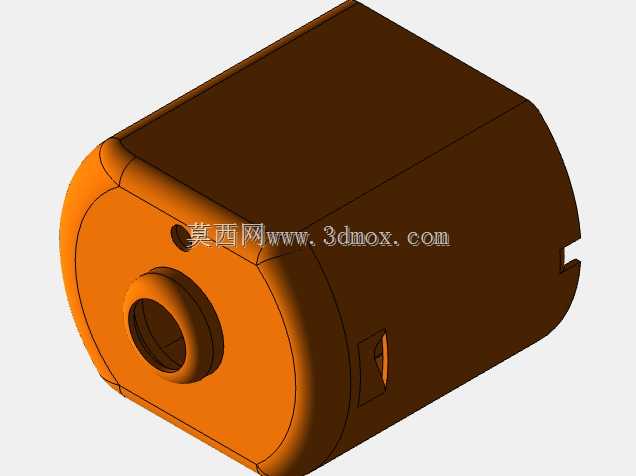

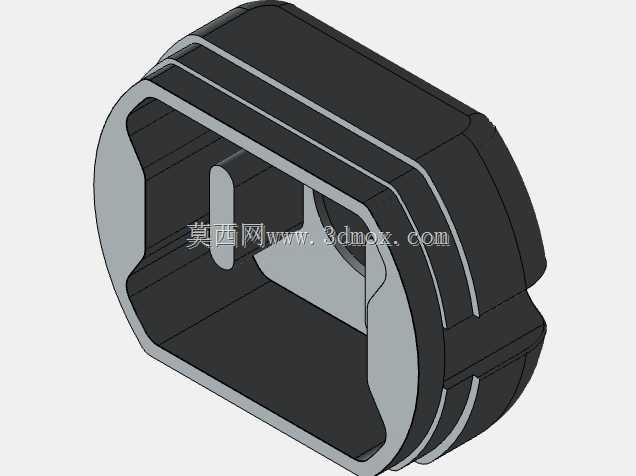

　　从结构设计逻辑来看，这款电机采用经典的圆筒式机壳布局，橙色的机壳部分采用冲压成型的薄钢材质，既作为定子磁钢的安装载体，也承担整机的结构防护与散热功能，机壳表面做了圆角过渡处理，避免装配时划伤操作人员，同时减少应力集中带来的壳体变形风险。机壳尾部的灰色端盖采用卡扣式连接结构，不需要额外的螺丝固定，装配时直接压入机壳的卡槽即可完成固定，端盖上预留的通风缺口可以在电机高速运转时形成内部空气对流，带走电枢换向产生的热量，避免长时间运行时温升过高导致磁钢退磁。

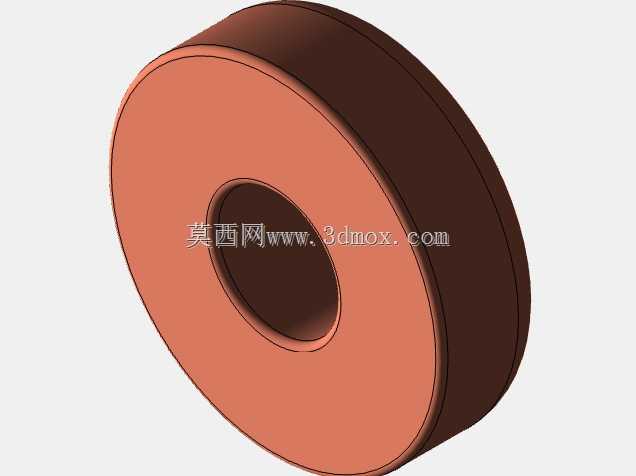

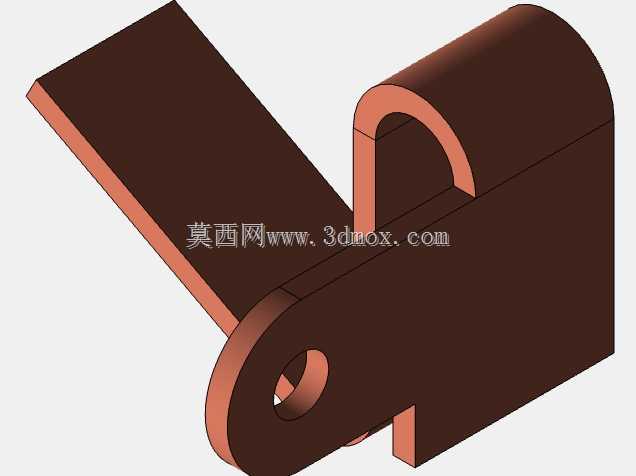

　　输出轴部分采用单出轴设计，轴径匹配常规小型传动件的安装孔径，轴伸长度经过精确计算，既可以直接安装尼龙齿轮、同步带轮做传动输出，也可以搭配偏心轮实现往复动作驱动，轴根部的铜质轴承衬套可以降低轴运转时的径向跳动，保证输出端的同轴度，减少传动过程中的噪音与磨损。机壳侧面预留的矩形缺口是电刷组件的安装位，采用插拔式电刷结构，后期维护时不需要完全拆解电机，就可以直接更换磨损的电刷，大幅降低小设备的后期维护成本。

　　安装边界设计上，这款电机的外形采用类方型圆角结构，相比纯圆筒型电机，在设备内部安装时不需要额外做防转定位，直接靠机壳的平面就可以限制电机运转时的自身转动，安装孔位适配常规小型设备的电机固定座尺寸，既可以用卡箍抱紧固定，也可以通过端盖的螺丝孔直接锁附在设备安装板上，轴向总长度控制在小型手持设备、桌面级实验装置的安装空间允许范围内，不会因为电机尺寸过长挤占其他传动部件的布置空间。

　　实际选型应用时，这类电机通常适配低压直流供电场景，在电动玩具、小型传送带模组、家用自动皂液器、教学用机械传动演示台等产品中，既可以通过PWM信号调整转速实现不同的输出速度匹配，也可以通过减速齿轮组搭配实现大扭矩低转速的动力输出。设计过程中需要重点关注轴伸端的径向负载上限，避免垂直安装齿轮时径向力过大导致轴弯曲变形，同时机壳与端盖的配合公差需要控制在合理范围内，过松会导致运转时端盖松动产生异响，过紧则会增加装配难度，批量生产时的不良率会明显上升。

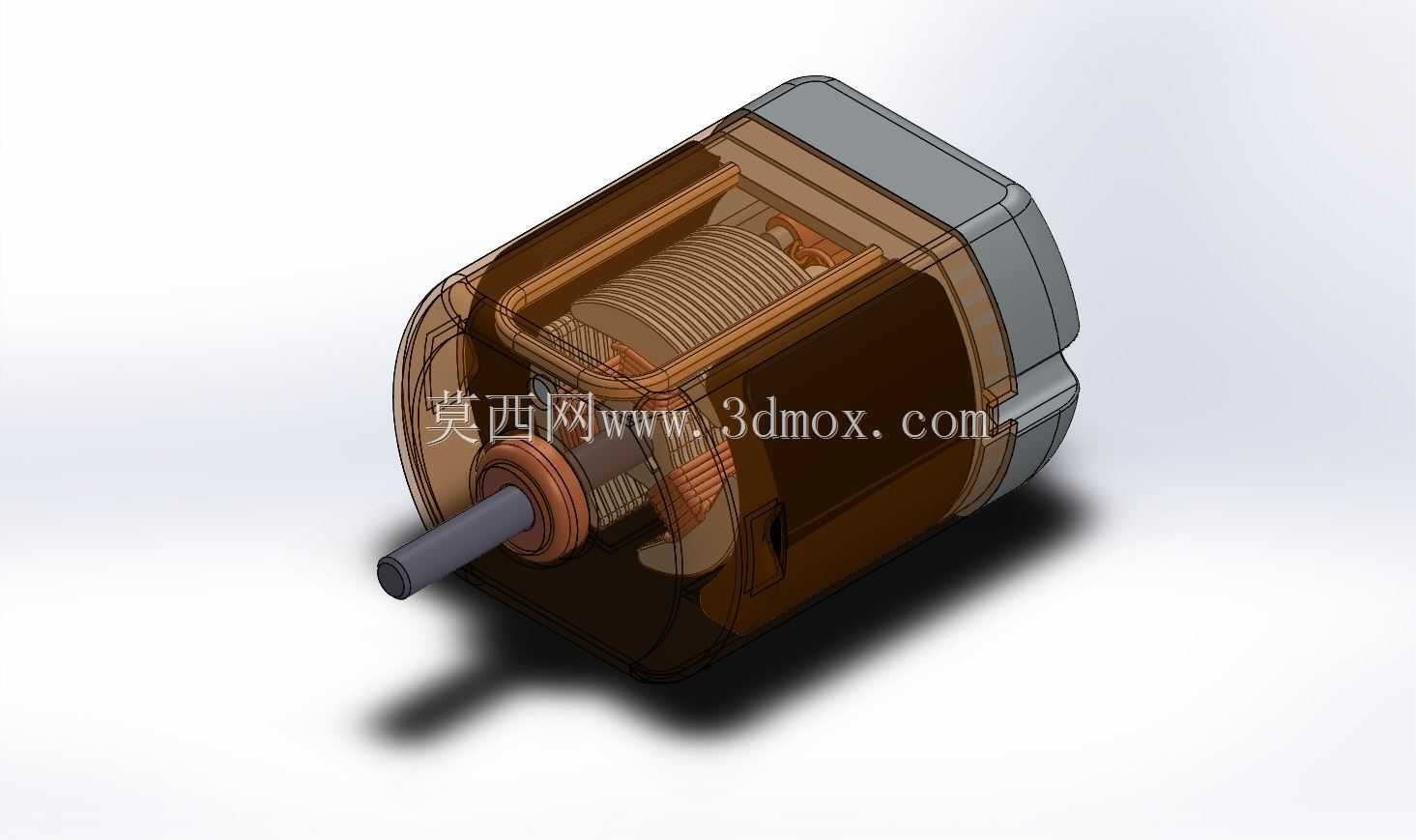

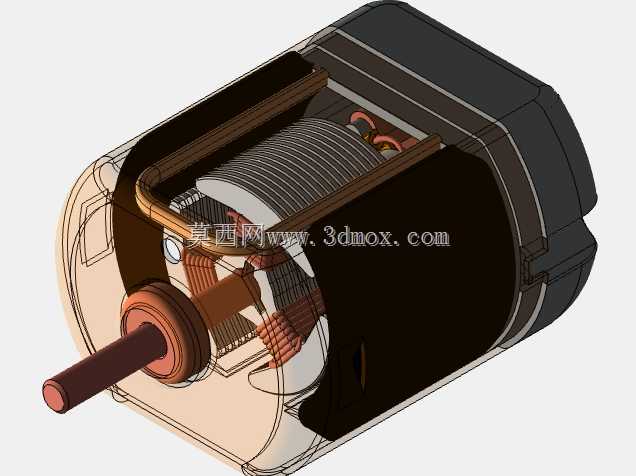

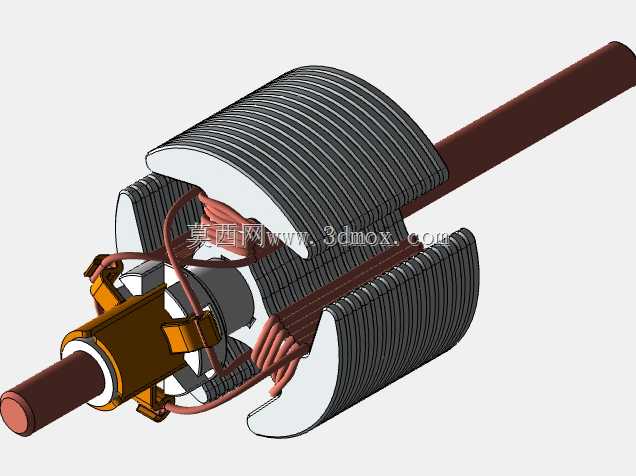

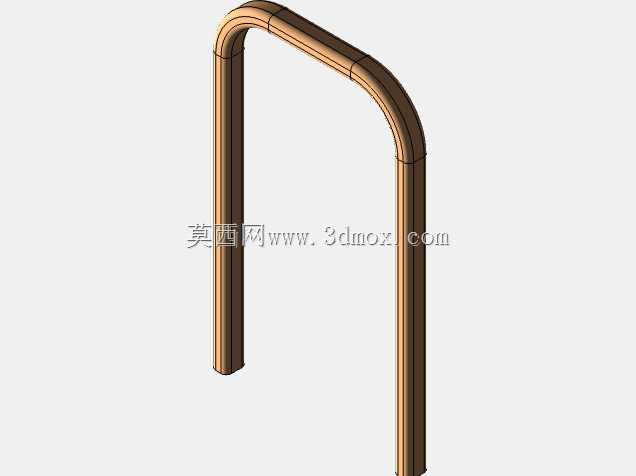

　　从三维建模的角度来看，这款电机的建模过程需要重点还原机壳的拔模角度、卡扣的配合尺寸、输出轴的台阶公差，所有的安装定位面都需要和实际量产尺寸保持一致，方便结构工程师在做整机装配时直接调用模型做干涉检查，不需要反复核对实物尺寸调整安装位。换向器与电刷的位置在建模时也做了准确还原，可以直接用于电机原理演示、装配动画制作等场景，帮助刚接触机电结构的设计人员理解小型直流电机的内部组成与装配逻辑。
