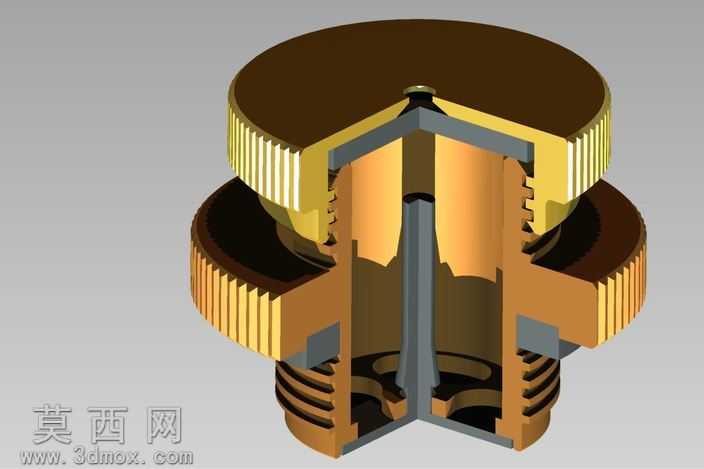

充气式星座阀剖视结构三维设计

本作品为充气类星座阀的三维建模成果，采用剖视视角完整呈现阀件的内部装配结构与外部造型细节，建模过程依托主流三维机械设计软件完成，全程遵循机械设计的尺寸配合规范，确保各零件间的装配关系符合实际阀件的工作逻辑。建模阶段首先完成阀件整体轮廓的草绘定位，拆分出上下调节旋钮、中部阀体、内部导流芯、密封衔接段等独立零件，对每个零件单独进行特征建模：上下旋钮部分通过拉伸、阵列特征还原外表面的防滑滚齿结构，滚齿的齿距、齿深均参考手动调节阀件的通用操作尺寸设计，保证旋钮的操作握持合理性；中部阀体部分通过旋转特征构建主体轮廓，再通过切除特征完成内部流道、螺纹衔接段的结构制作，外螺纹的牙型、螺距符合通用管螺纹的标准参数，可适配常规充气场景的对接管路需求；内部导流芯采用同轴定位设计，通过拉伸、拔模特征制作出导流锥面，确保气流通过时的路径顺畅，减少不必要的流阻损耗。材质与渲染阶段，针对不同零件的实际材质属性赋予对应材质参数：金属阀体部分赋予黄铜金属材质，调整金属粗糙度、反射参数还原铜质阀件的哑光金属质感，旋钮部分赋予深色工程塑料材质，调整漫反射、高光参数呈现硬质塑料的细腻表面质感，内部密封件赋予深灰色橡胶材质，还原橡胶件的半哑光弹性质感；渲染时采用剖视专属的视角设置，通过半剖展示方式让内部结构与外部造型同时清晰呈现，搭配柔和的环境打光，避免金属材质出现过曝反光，让各零件的衔接边界、结构层次清晰可辨。设计思路上，该阀件定位为小型充气场景用控制阀，整体采用同轴式结构布局，上下旋钮分别负责进气端与出气端的调节锁定，内部导流结构兼顾气流导通与压力缓冲作用，所有零件的壁厚、衔接尺寸均参考小型手动阀的通用设计标准，既保证结构强度满足充气压力需求，也控制整体体积适配小型充气设备的安装空间，剖视建模的方式也直观展现了阀件从外部操作到内部导通的完整工作逻辑，可作为阀件结构教学、小型充气设备选型参考的三维素材使用。
