锅炉安全阀阀体结构三维设计作品

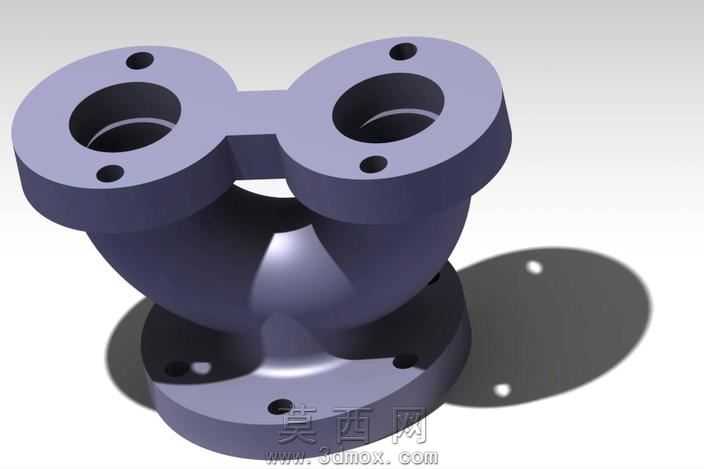

本作品为锅炉安全阀的阀体主体结构三维建模成果，建模过程依托主流三维CAD软件完成，全程遵循机械设计规范与承压阀门的结构设计要求，从结构合理性、加工可行性、装配适配性多个维度完成设计搭建。建模初始阶段先梳理阀体的功能逻辑：该阀体作为锅炉安全阀的核心承载壳体，需要同时对接两个上游介质通路与一个下游泄压通路，因此采用一体式三通式弯腔结构，避免分体拼接带来的密封隐患与承压强度不足问题。建模时优先绘制各连接法兰的基准草图，严格匹配法兰连接的尺寸规范，每个法兰端面上的螺栓孔均采用圆周阵列方式生成，保证孔位的位置度精度，法兰端面的密封面区域做了平整化处理，预留出密封件安装的贴合基准，避免后续装配出现密封泄漏问题。主体流道部分采用平滑圆弧过渡的弯腔结构，建模时通过引导线扫掠结合布尔运算完成内腔构建，全程规避流道内的直角拐点，减少介质流通时的阻力与湍流冲击，同时降低应力集中带来的结构失效风险。阀体底部的安装法兰与上部两个对接法兰通过中间的连接筋与弯腔主体做一体化融合，连接过渡区域均做圆角处理，既优化了铸件的脱模工艺性，也能有效分散承压时的结构应力。材质渲染阶段选用铸钢材质效果，还原工业阀门壳体的真实质感，对法兰端面、螺栓孔内壁等机加工区域做了高光质感区分，清晰呈现加工面与非加工面的视觉差异；渲染时采用柔和的工业展示光源，添加真实的地面投影效果，完整呈现阀体的空间结构与各部分比例关系。设计过程中同步校验了各部分的壁厚均匀性，避免壁厚差异过大导致铸造时出现缩孔、缩松缺陷，各法兰的螺栓孔规格、位置均匹配通用连接标准，保证该阀体能够直接适配对应规格的安全阀内件、阀盖与外接管路，无需额外调整安装尺寸即可完成整阀装配，完全满足锅炉承压系统的安全泄压部件的结构设计要求。
