小型潜水电泵三维结构设计方案

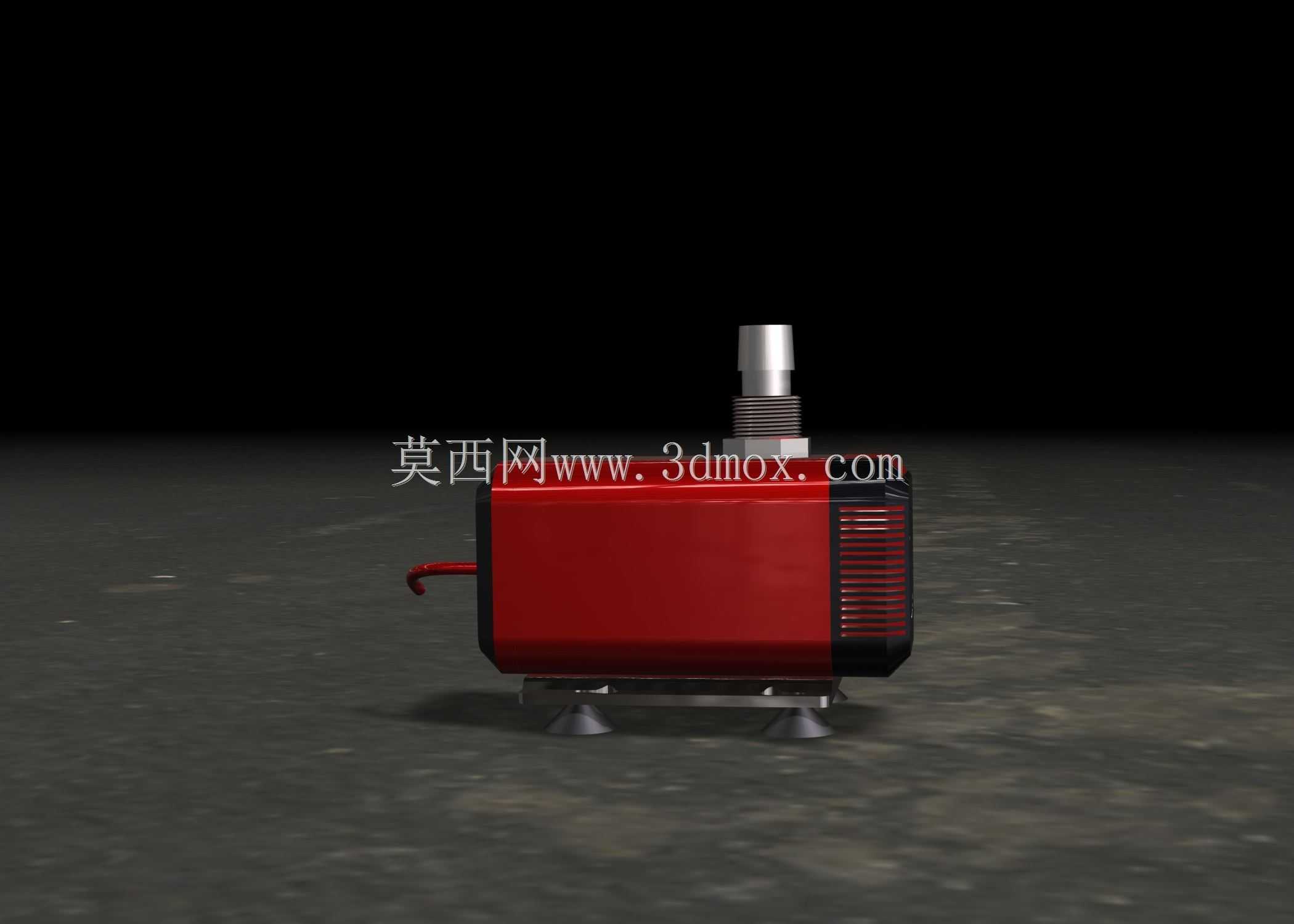

　　这款小型泵体的结构设计，首先要匹配民用给排水、小型水族箱水循环、设备冷却循环这类低扬程小流量场景的安装需求，底部的四个减震支脚是结构设计里最先敲定的细节——这类应用场景大多将泵体直接放置在硬质平面上，支脚采用软质包覆结构，能抵消泵运转时叶轮带动流体产生的高频微振，避免泵体与安装面共振产生额外噪音，同时支脚的高度预留了10mm的底部间隙，既可以避免安装面的积水长期浸泡泵底壳体，也能让进水侧的流道入口保持足够的通流面积，不会因为贴紧安装面出现进水不足引发的气蚀问题。

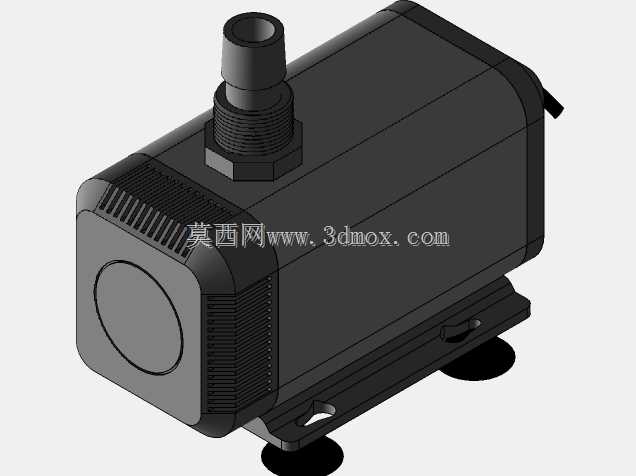

　　从功能结构来看，顶部的出水接口采用标准外螺纹设计，匹配常规的输水软管与硬管连接需求，接口处做了加厚处理，能承受管路连接时的拧紧力矩，不会因为安装时的外力出现接口开裂；侧面的格栅式进水结构，在进水的同时可以拦截水体中直径较大的固体杂质，避免大颗粒进入泵腔打坏叶轮，格栅的间隙控制在3mm，既保证通流面积足够，不会因为格栅过密增加进水阻力，也能有效阻挡常见的大颗粒杂物。侧面引出的电源线出线位置做了密封防渗结构，能避免水体顺着线缆缝隙渗入泵体内部的电气腔，保障电气部分的运行安全。

　　外形设计上整体采用紧凑的长方体结构，主体壳体的长宽尺寸控制在120mm×80mm区间，不含顶部出水接头的整体高度为95mm，这个尺寸边界可以适配绝大多数小型设备的预留安装空间，不管是嵌入小型冷水机的内部腔体，还是放置在水族箱的底滤仓中，都不会出现空间干涉；壳体的边角做了R5的圆角过渡，一方面是注塑成型时的工艺需求，避免尖角处出现应力集中导致壳体开裂，另一方面也能避免安装维护时尖角划伤操作人员。红色的壳体部分采用工程塑料材质，兼顾耐水腐蚀与结构强度，侧面的黑色格栅部分与主体壳体采用卡扣加密封胶的装配方式，后期维护时可以快速拆开清理进水侧附着的杂物，不需要完全拆解整个泵体。

　　设计过程中对内部流道做了顺滑过渡处理，叶轮腔的内壁没有突兀的台阶结构，能减少流体在泵腔内的沿程阻力，提升泵的运行效率；电机腔与泵腔之间采用机械密封结构，隔绝输送的水体进入电机部分，密封件的选型匹配常温清水的输送工况，长期运行也不会出现渗漏问题。泵体的重心经过配平设计，落在四个支脚围成的矩形中心区域，即使连接的管路存在一定的侧向拉力，泵体也不会轻易侧翻，不需要额外的固定结构就可以稳定放置在安装面上。

　　在实际应用场景中，这类小型泵除了常见的水族循环、小型设备冷却供水之外，也可以用于小型景观喷泉的供水、家庭小型积水的临时排放，结构设计时充分考虑了这类场景的移动使用需求，整体重量控制在1kg以内，单人可以轻松拿取移动，不需要额外的吊装辅助。进出水的连接方式都采用快装适配结构，不需要复杂的工具就可以完成管路的连接与拆卸，日常维护的门槛很低。

　　结构建模过程中，对各个装配部件的配合公差做了明确的设定，壳体之间的止口配合采用间隙配合加密封圈的设计，既保证装配时的顺畅度，也能满足整体的密封要求；叶轮与泵轴的连接采用过盈配合加顶丝固定，避免泵启动和停止时叶轮出现轴向窜动，影响运行稳定性。顶部的出水接头与主体壳体的连接采用一体化注塑结构，相比后期粘接的接头，结构强度更高，不会因为管路的拉扯出现接头脱落漏水的问题。
