欧姆龙带臂滚轮式微动限位开关结构

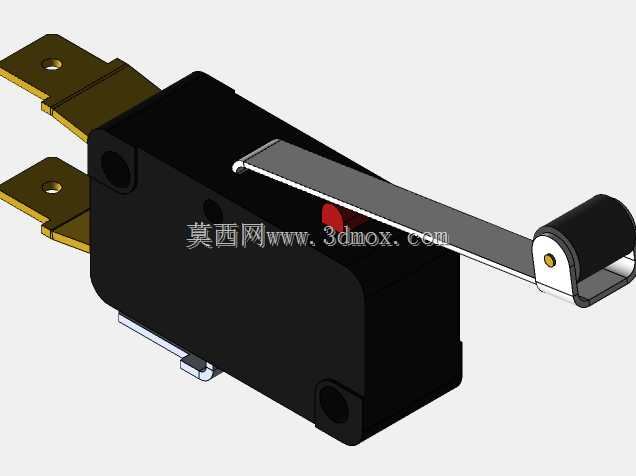

　　在自动化生产线、小型机电设备、家电控制回路这类需要精准位置触发的场景里，这类带臂带滚轮的微动限位开关是出镜率极高的检测元件，很多做设备改型、小型工装设计的工程师在选型阶段，都会先找对应型号的三维结构来核对安装空间，避免后期装配出现干涉。这款开关的触发逻辑靠的是前端延伸的金属摆臂，摆臂末端套有尼龙滚轮，当设备运动部件触碰到滚轮时，摆臂会绕根部转轴下压，触发内部的簧片结构完成电路通断切换，相比平头按压式的微动开关，带滚轮的结构能减少运动部件和触发端的硬摩擦，长期往复动作的磨损量更小，适合有相对滑动接触的触发场景。

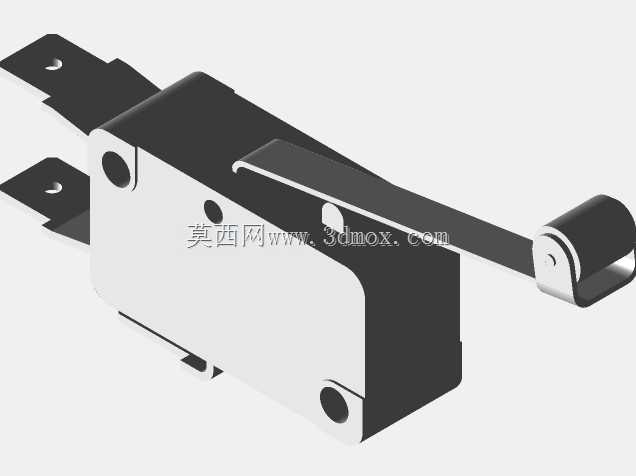

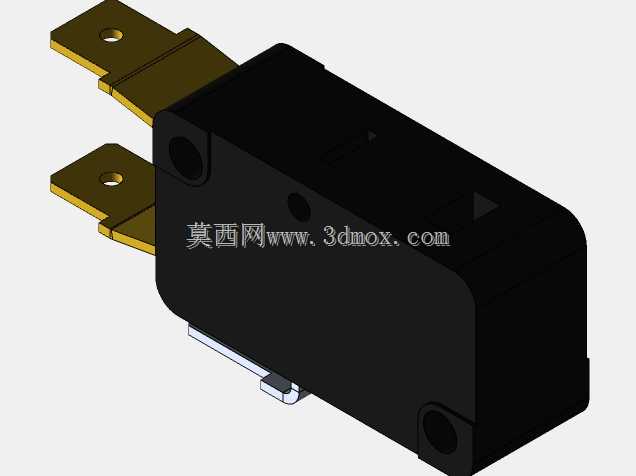

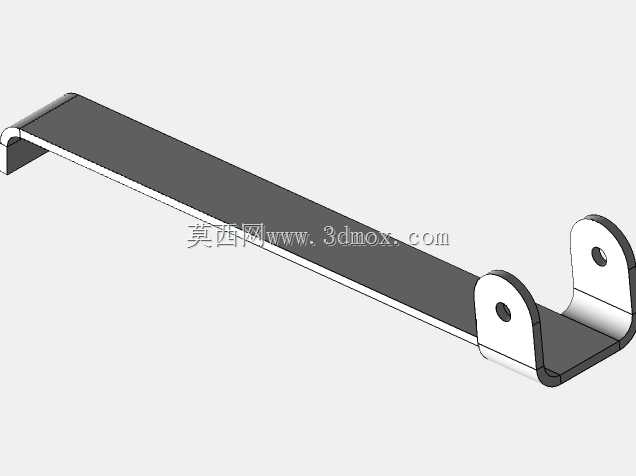

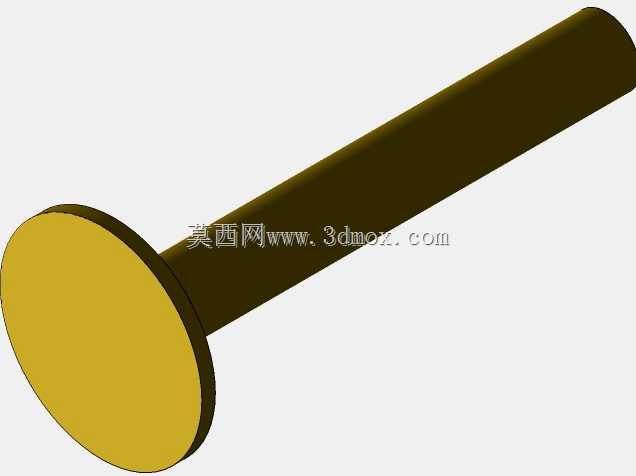

　　从结构设计来看，开关主体采用黑色阻燃热固性塑料壳体，两侧预留的圆形沉孔是用来穿安装螺丝的固定位，背部伸出的两个铜质插片是快接接线端，不需要拧螺丝压线，直接插对应规格的接插件就能完成接线，很适合批量装配的生产线使用。摆臂采用冷轧钢冲压成型，表面做了镀锌防锈处理，和壳体连接的位置有铆接的转轴，摆臂下压的行程有明确的限位，不会因为超程按压损坏内部簧片，滚轮和摆臂的连接轴也做了翻边铆接，滚轮转动时没有多余旷量，触发位置的重复精度能控制在毫米级以内。

　　尺寸方面，主体部分的长宽高都控制在小型微动开关的常规尺寸区间，整体厚度不超过20mm，加上摆臂完全伸展的总长度也不会超过40mm，安装时只要在安装面板上预留对应两个固定孔的孔位，留出摆臂摆动的活动空间即可，不需要额外预留太大的安装区域。很多工程师在做小型输送线的到位检测、家电门盖的开合检测、工装夹具的夹紧到位确认时，都会选用这类结构的开关，因为滚轮接触的形式不会刮伤被检测工件的表面，触发力度也比较小，不会对运动部件造成额外的阻力。

　　建模的时候要注意几个关键的配合尺寸：一是两个接线插片的间距和厚度，要和常用的6.3mm快接端子匹配；二是摆臂的初始角度和下压行程，要对应实际产品的动作参数，不然模拟装配的时候会出现触发位置不对的问题；三是安装孔的中心距，必须和实物一致，不然打样安装的时候会出现孔位对不上的情况。内部的簧片结构虽然在外部模型里不需要完全还原，但要预留出摆臂下压时的内部活动空间，避免壳体和摆臂的运动路径出现干涉。另外开关底部的小凸台是定位结构，安装时可以卡在安装板的定位孔里，防止螺丝拧紧的时候开关本体发生转动，这个小结构很多新手建模的时候容易漏掉，实际装配的时候就会发现开关容易移位，导致触发位置偏移。这类开关的常开、常闭触点分别对应不同的接线端，底部的接线位对应常开回路，下部的接线位对应常闭回路，上部的是公共端，建模的时候接线端的标识位置也要和实物对应，方便后期出工程图的时候标注接线说明。在做设备布局的时候，要注意滚轮的接触方向，尽量让运动部件的运动方向和滚轮的切线方向一致，减少滚轮受到的侧向力，延长开关的使用寿命，不要让运动部件从侧面撞击滚轮，不然很容易把摆臂撞弯，导致开关失效。
