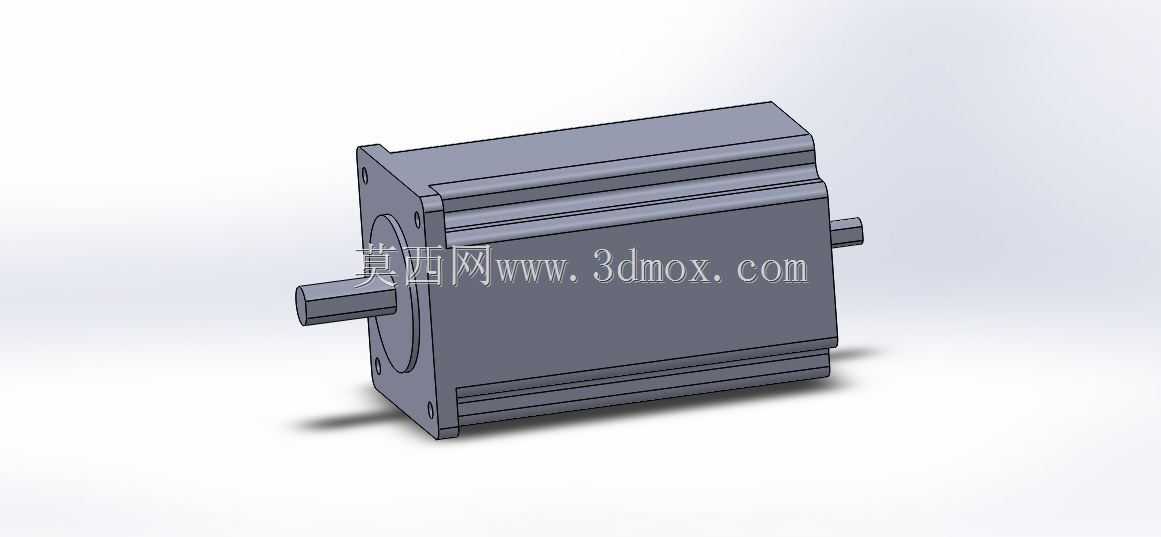

Nema23双出轴570盎司步进电机结构模型

　　在非标自动化设备、小型数控雕刻机、3D打印传动模组、桌面级点胶设备这类需要精准开环位置控制的场景里，Nema23规格的步进电机是应用占比极高的动力执行元件，本次构建的双出轴570盎司步进电机外形模型，核心作用是给整机结构设计阶段提供精准的安装占位与干涉校验参考，避免后期结构装配时出现空间冲突、轴系对接错位这类常见问题。从实际工程使用的角度来说，这类步进电机的双出轴设计有很明确的应用指向：主轴端一般用来连接联轴器、同步带轮，直接驱动负载做直线或者回转运动，副轴端则可以加装编码器、手轮、阻尼器这类附加组件，不用额外占用设备的传动端空间，在小型桌面设备的紧凑布局里优势非常明显。

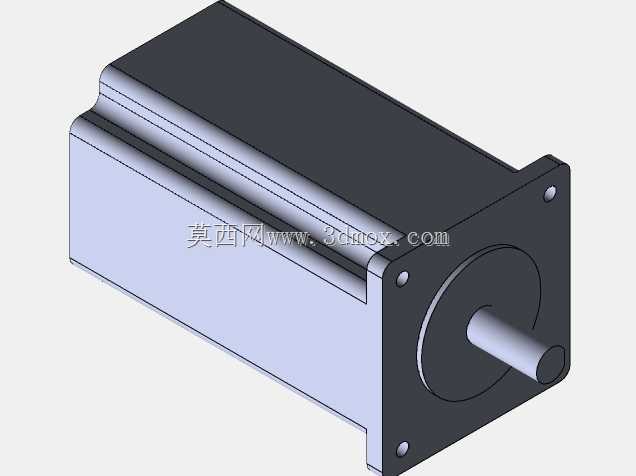

　　模型构建时完全参照实物的安装边界做还原，机座的方形安装法兰四个角的安装孔位、孔距都严格对应Nema23系列的通用安装标准，设计人员在做安装板开孔、电机座结构设计时，可以直接提取模型的安装面轮廓做草图引用，不用反复核对二维手册的尺寸参数，能大幅缩短前期结构布局的时间。主轴直径为3/8英寸，副轴直径为1/4英寸，轴伸长度也匹配常规配套件的安装尺寸，不管是搭配紧定螺钉式的同步轮，还是抱紧式的联轴器，都能直接在装配环境里做配合校验，提前发现轴长不足、键槽位置不匹配这类容易被忽略的问题。机身上的散热筋结构也做了等比例还原，在做设备风道设计、散热仿真的时候，可以准确还原电机本体的外形轮廓对气流的阻挡影响，避免仿真结果和实际使用出现过大偏差。

　　很多刚接触结构设计的工程师容易在电机选型阶段忽略外形干涉问题，只关注扭矩、电流这类电气参数，等到实际装配时才发现电机尾部的接线端和设备护板撞上，或者副轴加装的编码器和旁边的走线槽冲突，这类问题在设计阶段通过精准的外形模型做全装配校验，就能完全规避。这个模型只还原了电机的外部安装轮廓，没有做内部绕组、转子这类复杂结构，一方面是因为外形模型本身的定位就是给结构设计、装配校验使用，不需要内部细节，另一方面轻量化的模型在大型装配体里加载速度更快，不会因为单个零件的特征过多导致整个装配体卡顿。

　　在做设备的运动仿真时，也可以直接给这个模型的输出轴添加旋转驱动，模拟电机运转时的轴系动作，检查整个传动链路里有没有运动干涉，比如同步带运转时会不会蹭到电机安装座，联轴器旋转时会不会和旁边的传感器支架产生刮擦。另外双出轴的结构在一些需要双向输出动力的小型设备里也很实用，比如一端驱动输送带的主动辊，另一端驱动凸轮机构完成间歇送料动作，能省掉额外的传动分动结构，进一步压缩设备的整体体积。模型的所有安装面都做了基准对齐，法兰安装面、输出轴的同轴度都和实物保持一致，在装配环境里可以直接通过配合关系完成定位，不需要额外调整基准位置。对于做设备模块化设计的团队来说，这类标准动力元件的精准外形模型，可以直接存入标准件库，后续不同项目用到同规格电机时直接调用即可，不用每次都重复建模，能有效提升整个团队的设计效率。需要注意的是，这个模型是外形参考模型，不能直接用来做电机的电磁仿真或者内部结构的力学分析，它的核心价值是在结构设计阶段提供准确的空间占位、安装接口参考，帮设计人员提前规避装配层面的问题，减少后期打样、试装阶段的修改次数。
