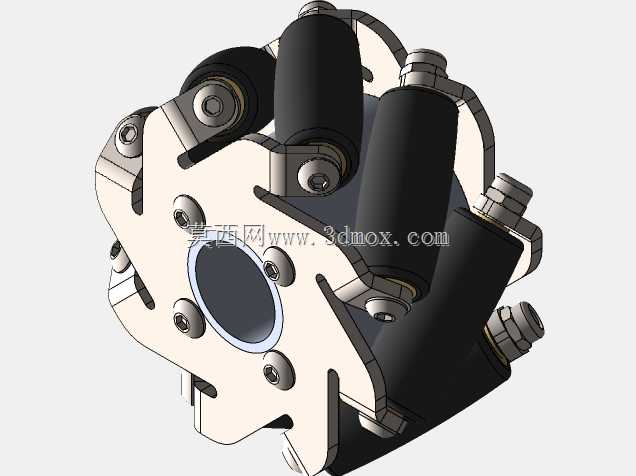

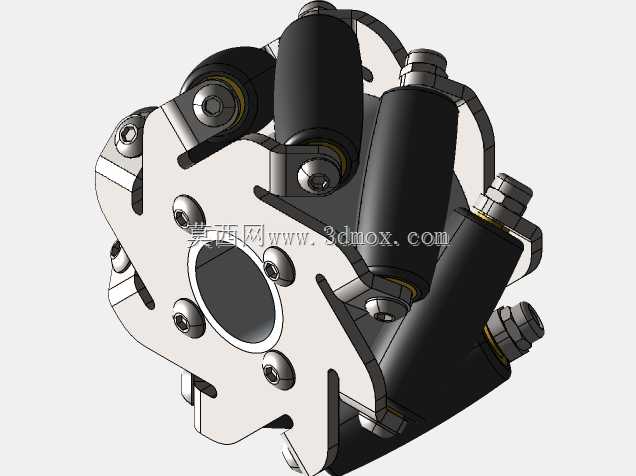

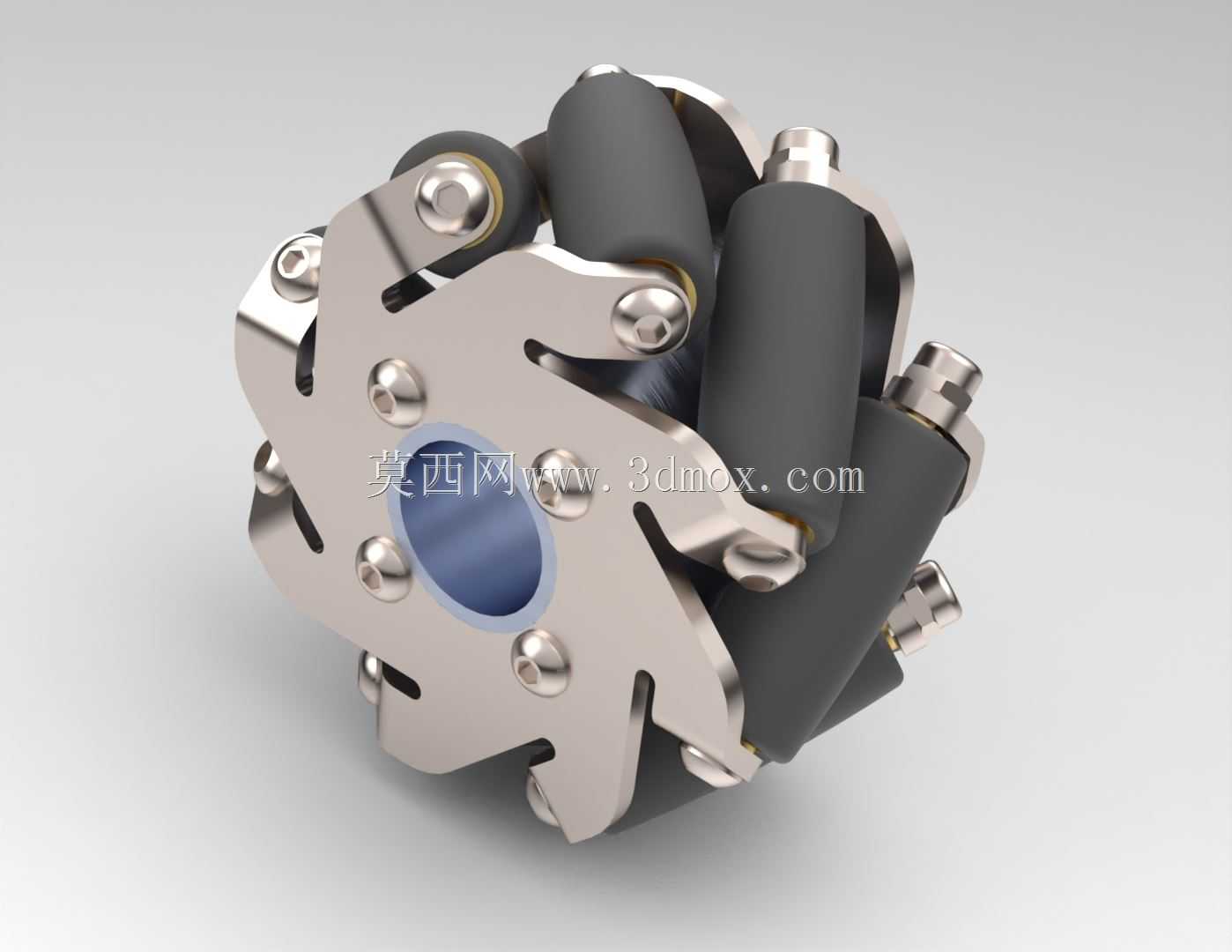

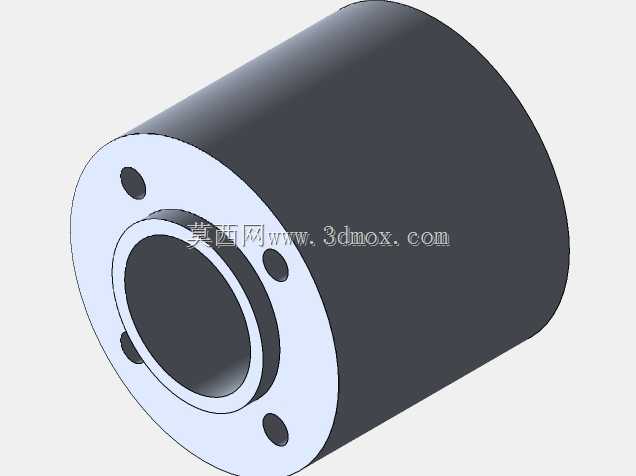

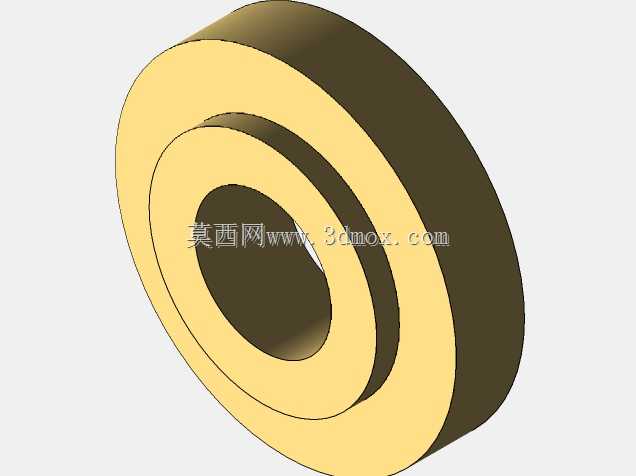

直径60mm左侧麦克纳姆轮结构设计

　　在AGV仓储转运、巡检机器人、竞赛类移动机器人、窄通道作业平台的行走机构选型中，全向移动能力一直是核心需求点，常规的舵轮、差速轮组受转向半径限制，无法在局促空间内完成横移、斜向平移、原地自旋等动作，而麦克纳姆轮通过辊子的偏置布局，可依靠不同轮组的转速差合成任意方向的行走矢量，无需额外设置转向舵机即可实现全向移动，是这类场景下的核心行走部件。这款左侧布局的麦克纳姆轮，整体轮体直径控制在60mm，适配小型轻量化移动平台的安装需求，中心安装轴孔直径为15mm，可直接匹配常规的6mm输出轴法兰转接件，安装孔位沿轮毂中心呈圆周均布，孔位间距与市面主流小型直流减速电机、轮毂电机的安装法兰完全兼容，无需额外设计转接板即可完成装配，轮体整体轴向厚度控制在合理范围，不会占用过多底盘内部的布线与元器件安装空间。

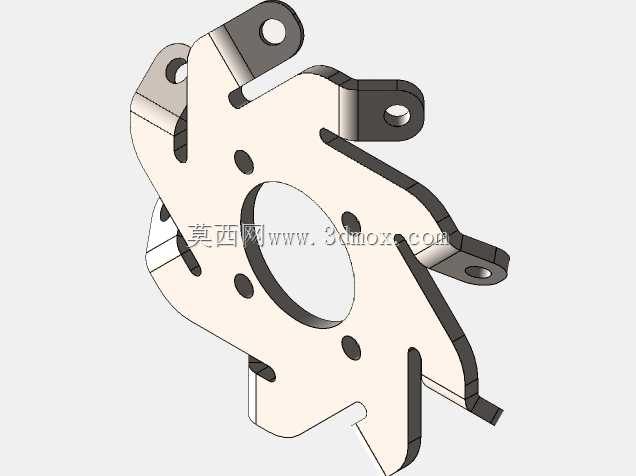

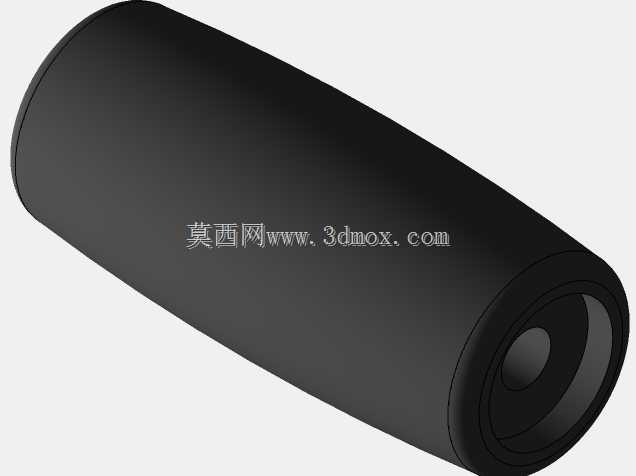

　　从结构设计逻辑来看，这款麦克纳姆轮采用分体式轮毂设计，金属轮毂主体通过多颗内六角紧固螺钉完成上下瓣的锁合，每片轮毂上加工有与辊子安装轴匹配的定位卡槽，辊子的安装轴线与轮体主轴线呈45度偏置，左侧轮的辊子偏置方向与右侧轮呈镜像对称，安装时需注意左右轮的配对顺序，否则会出现行走矢量合成错误，导致底盘无法按预期方向移动。辊子外层采用高摩擦系数的聚氨酯包胶材质，内部通过微型滚珠轴承与安装轴连接，辊子可绕自身轴线自由转动，在轮体整体滚动前进的同时，接触地面的辊子可产生轴向的分力，通过四个轮组的分力组合，即可实现任意方向的移动动作。

　　轮毂主体采用金属材质加工，相比塑料轮毂拥有更高的结构强度，可承受频繁启停、变向带来的冲击载荷，紧固螺钉采用沉头设计，安装后螺钉头部完全沉入轮毂表面的沉孔内，不会突出轮体表面剐蹭地面或周边结构。在实际应用场景中，这款60mm直径的麦克纳姆轮适配负载在5-10kg的小型移动平台，常见于桌面级搬运机器人、教育竞赛机器人、小型巡检设备的行走机构，安装时需保证四个轮组的安装平面度误差控制在0.2mm以内，否则会出现个别辊子悬空、抓地力不足导致的行走打滑、定位精度下降问题；辊子的包胶硬度选择邵氏60A左右，既可以保证足够的抓地力，又能在经过微小地面缝隙、不平整地面时产生适量形变，保证轮体始终与地面接触，避免行走过程中出现颠簸、跳动。设计过程中针对辊子的安装间隙做了优化，每根辊子的轴向窜动量控制在0.1mm以内，既不会因为间隙过小导致辊子卡滞，也不会因为间隙过大导致行走过程中产生异响、晃动；轮毂的边缘做了倒角处理，避免装配过程中割伤操作人员，也防止轮体转动时剐蹭底盘的布线或其他结构件。轮体的整体重量控制在较低水平，不会给驱动电机带来过大的负载惯量，可匹配转速在100-300rpm的小型直流减速电机，实现0.1-0.3m/s的平稳行走速度，满足多数小型移动平台的行走速度需求。

　　在做三维结构适配时，可直接调用该模型完成底盘的安装位校核，验证轮体转动时与底盘侧板、电池仓、传感器支架的间隙是否满足安全距离要求，避免实际加工装配时出现运动干涉；同时可基于该模型的安装孔位尺寸，快速设计对应的电机转接法兰、轮轴固定件，缩短整体项目的结构设计周期。需要注意的是，麦克纳姆轮对地面平整度有一定要求，过于粗糙的水泥地面、带有深沟槽的地面会导致辊子无法连续接触地面，影响全向移动的精度，因此这类轮组更适合在平整的环氧地坪、瓷砖地面、平整PVC地面的室内场景使用，若要在室外场景使用，需适当增大轮体直径、提升辊子的结构强度，同时调整辊子的包胶材质以适应室外地面的磨损。
