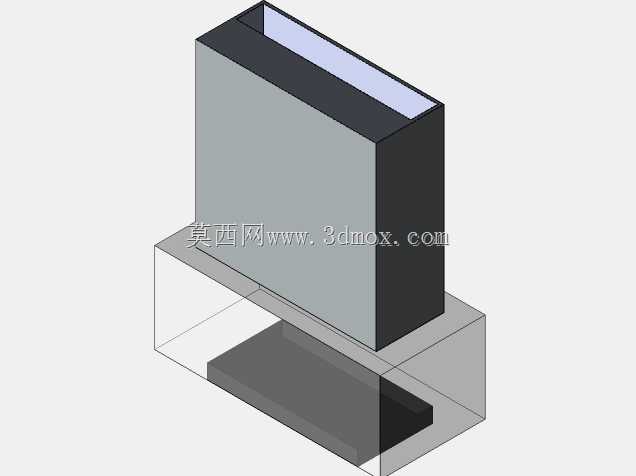

迷你USB接口TP-LINK无线网卡结构建模

　　很多人觉得这类小产品结构简单，其实不然，设计的时候首先要考虑的就是安装边界，标准USB公头的尺寸是有严格规范的，金属插片部分的长度、厚度、引脚间距必须完全符合USB2.0接口的通用标准，不然插上去要么松垮接触不良，要么插不到位识别不到设备。整个网卡的外壳部分，要控制突出USB接口的长度，不能做太长，不然插在设备上容易被磕碰折断，尤其是台式机放在桌下的时候，腿部碰到很容易把网卡碰坏，所以这类迷你款的外壳长度基本都控制在20毫米以内，宽度和USB接口金属部分齐平，厚度也控制在10毫米上下，插在相邻USB口的时候不会挡住旁边的接口，这是结构设计里很重要的一点，很多新手建模的时候容易忽略接口间距的问题，做出来的模型插上去会占两个USB位，实际使用就很鸡肋。做消费电子结构建模这些年，手里过的小型外设数不过来，这次做的这款迷你USB无线网卡，是日常办公、家用场景里出镜率极高的网络接入配件，很多人对它的印象就是插在USB口上不占地方的小方块，但真要把结构做准，得抠的细节一点不少。先从实际使用场景说，这类网卡最常见的部署位置，是台式机后置USB面板、笔记本侧置USB口、工业触控一体机前置接口、甚至是嵌入式工控机的扩展USB口上，核心作用就是给没有内置WiFi模块的设备提供无线网络接入能力，替代传统网线实现灵活组网，省去布线的麻烦，尤其适合办公位调整频繁、设备临时组网、老旧设备升级无线功能的场景。再说到内部结构，外壳分上下两部分，一般是超声焊接或者卡扣配合，内部要容纳PCB板、陶瓷天线、状态指示灯、屏蔽罩这些部件，PCB板的一端直接和USB公头的引脚连通，省去了额外的连接线，缩小整体体积。天线部分一般布置在外壳远离USB插接头的一端，尽量减少金属接口对信号的屏蔽，指示灯的位置要正对外壳上的透光位，工作的时候发出的绿光可以直观显示设备的连接状态，用户不用进系统看就能知道设备有没有正常工作。外壳的表面处理也有讲究，插接头端的黑色部分是高光注塑还是磨砂，尾部白色部分的丝印位置、品牌标识的字体大小、型号标注的位置，都要和实物完全对齐，建模的时候丝印的位置不能偏移，不然渲染出来的效果就很假。

　　还有那个小小的绿色指示灯导光柱，是嵌在外壳上的，要做轻微的突出或者平齐，不能凹进去太多，不然灯光散射出来不够明显。实际建模的时候，首先要把USB公头的基准做准，这部分是和其他设备配合的关键，所有尺寸都要按照通用串行总线的物理规范来，公差控制在0.1毫米以内，不然做装配干涉检查的时候就会出问题。然后是外壳的拔模角度，因为是注塑件，外壳的侧壁要做1到1.5度的拔模斜度，方便开模的时候脱模，卡扣的位置要布置在上下壳的长边两侧，卡扣的配合量控制在0.2毫米左右，既不会太松容易开，也不会太紧装配的时候拆不开。还有外壳边缘的圆角，不能做太尖锐的直角，不然注塑的时候容易出现飞边，用户拿的时候也容易划手，一般R0.5的圆角就比较合适。

　　从功能特性上来说，这类迷你网卡虽然体积小，但因为采用了内置陶瓷天线，在开阔环境下十几米的范围内接收2.4GWiFi信号完全没问题，足够日常办公、家用上网的需求，而且因为体积小，插在设备上可以长期不拔，不像那种带天线的大网卡，突出太多容易被碰掉。很多工业场景里的小型工控机，没有预留WiFi模块的位置，就用这种USB网卡来实现无线联网，不用拆开机箱加装PCIe网卡，部署起来非常方便。建模的时候还要考虑材质的区分，USB公头是金属镀镍的材质，表面有轻微的金属质感，黑色的外壳部分是高光ABS，白色的上盖是磨砂PC材质，指示灯部分是半透明的PC材料，渲染的时候要把不同材质的反光、透明度调对，才能还原实物的质感。

　　另外要注意的是，网卡尾部的那个小凹槽，是方便用户把网卡从USB口拔出来的施力位，建模的时候这个凹槽的深度不能太浅，不然手指抠不住，也不能太深影响内部PCB的布置，一般深度1毫米左右就刚好。很多人做这类小产品建模的时候，容易把注意力都放在外观上，忽略了内部结构的合理性，其实内部PCB的尺寸要和外壳的内腔尺寸留好0.3毫米的装配间隙，屏蔽罩的位置要和外壳内部的定位柱对齐，防止PCB在外壳里晃动，USB公头和PCB的连接位置要做加强筋，不然频繁插拔的时候容易把PCB掰断。这些细节都是实际做产品设计的时候必须考虑的，不是随便拉个方块贴个logo就算完成模型。从应用延伸来说，这类USB网卡除了给电脑用，现在很多带USB接口的智能电视、电视盒子、打印机也会用它来扩展无线功能，所以它的结构兼容性必须足够好，外壳不能做奇形怪状的造型，必须保证在各种标准USB接口上都能正常插接，不会被设备的外壳边框挡住。这也是为什么这类量产的迷你网卡造型都比较规整，不会做太多夸张的造型，核心就是为了保证通用性，毕竟作为一个功能配件，可靠、通用、不占地方才是最核心的设计诉求，花里胡哨的造型反而会影响实际使用。
