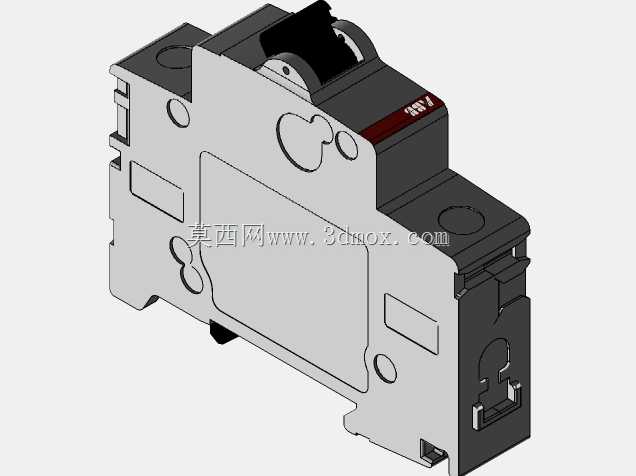

导轨式微型断路器三维结构模型

　　这款微型断路器的三维结构还原，完全围绕终端配电场景的实际使用需求搭建，日常在民用住宅配电箱、工业车间末端配电回路、楼宇照明控制箱、设备就地控制箱内都能见到这类元件的身影，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线路过热起火、用电设备烧毁，同时也可作为回路的手动分合开关，方便日常检修时切断电源。从结构设计来看，模型完整还原了产品的模块化单极结构，外壳采用上下扣合的阻燃塑料壳体结构，表面预留的标识凹槽、操作手柄的防滑纹理、进出线端的接线螺丝让位槽都和实物一致，操作手柄的转动行程、脱扣指示位置的结构间隙都按照实际产品的装配关系做了还原，没有出现干涉错位的问题。

　　安装结构部分完全适配标准35mmDIN导轨，背部的导轨卡扣做了可活动的结构还原，卡扣的弹性让位空间、卡入导轨后的限位凸台尺寸都严格对应实物参数，确保在做配电箱整体装配模拟时，能直接卡入导轨模型完成布局，不需要额外调整安装位。进出线端的接线腔结构做了完整还原，压线螺丝的行程空间、接线端子的铜件轮廓、导线插入的让位深度都和实物匹配，在做二次布线模拟时，可以直接将导线模型插入接线腔，还原实际接线的工艺状态，不会出现导线与壳体干涉的问题。

　　从功能结构的还原度来看，模型内部的灭弧室安装位、电磁脱扣器的占位空间、热脱扣双金属片的安装位置都做了对应结构的体现，虽然是外观加内部安装位的结构模型，但完全可以满足配电盘布局设计、元件干涉检查、安装工艺模拟的需求。在做配电箱三维布局时，这类单极断路器的宽度尺寸是布局的核心参数，模型严格按照18mm标准单极模数做了尺寸还原，相邻断路器拼装时的拼接凸台、凹槽结构都做了对应设计，多台断路器并排拼装在导轨上时，不会出现尺寸超差、间隙不均的问题，完全符合低压配电元件的模数化设计规范。

　　壳体侧面的拼装定位槽、底部的导轨限位筋、操作手柄的分合位置标识都做了细节还原，甚至手柄上的品牌标识凹槽、壳体表面的参数标识刻印位都和实物保持一致，在做产品渲染、配电方案展示时，能直接赋予材质得到接近实物的视觉效果。很多工程师在做终端配电设计时，经常遇到断路器模型与导轨不匹配、接线空间不足无法模拟布线、拼装尺寸不对导致配电箱尺寸核算错误的问题，这个模型在设计阶段就规避了这些问题，所有安装边界、外形尺寸都按照行业通用的微型断路器参数做了校准，不管是做家用配电箱的布局设计，还是工业设备控制柜的末端回路元件排布，都可以直接调用，不需要反复核对尺寸调整模型。另外模型还还原了断路器的操作手柄位置状态，分闸、合闸位置的手柄角度都和实际产品一致，在做配电系统的状态模拟时，可以通过调整手柄角度来展示回路的通断状态，方便做方案演示、操作培训类的三维可视化内容。进出线端的接线端子结构，还预留了汇流排的安装空间，还原了汇流排插入端子后的配合间隙，在做多回路拼装的配电模拟时，可以直接搭配标准汇流排模型完成装配，还原实际施工中的接线工艺，避免出现汇流排与壳体干涉、安装位不足的设计问题。
