带长压杆直插式微动限位检测元件

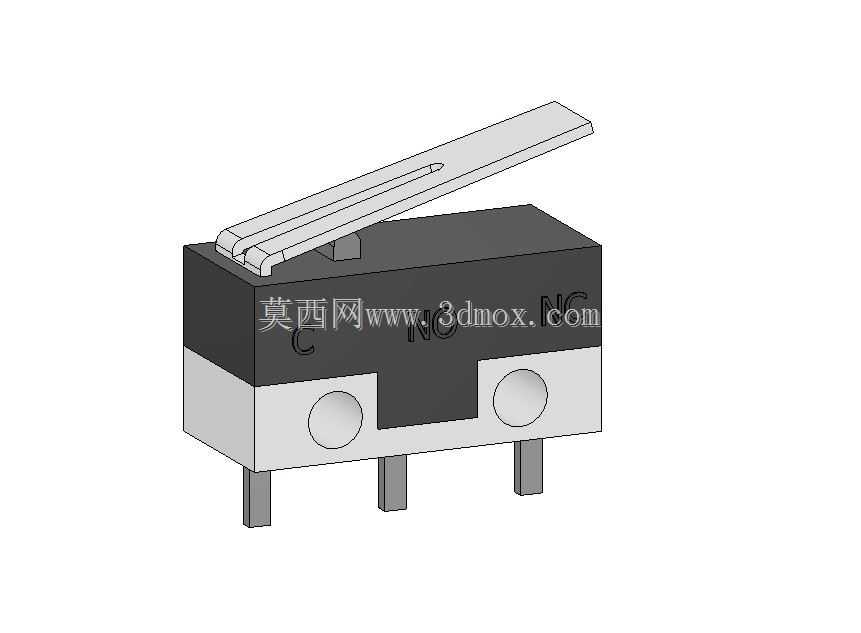

　　在自动化产线的工位到位检测、小型机电设备的行程限位、消费电子的开合触发场景里，这类带长压杆的直插式限位元件是非常常见的检测部件，很多刚入行的结构工程师在选型时容易忽略安装边界与触发行程的匹配问题，导致后期装配出现触发不灵敏或者压杆过压损坏的情况。从结构设计来看，这款元件采用上下分层的壳体结构，下半部分为浅灰色绝缘基座，上半部分为深色绝缘上盖，基座底部伸出三个直插式引脚，分别对应公共端、常开端、常闭端，适配PCB板直插焊接的安装方式，不需要额外的固定支架就能直接在电路板上完成固定，能大幅减少小型设备内部的安装空间占用。

　　基座正面设置两个圆形定位凸台，这两个凸台的作用是在PCB焊接时提供预定位，避免引脚过波峰焊时元件出现偏移，同时也能在后期设备受振动时，分担引脚受到的剪切力，提升元件的抗振性能。顶部伸出的长条形压杆采用悬臂式设计，压杆根部与壳体内部的动作簧片联动，当压杆受到垂直于杆身方向的外力下压时，会带动内部簧片快速完成触点切换，这种瞬动式的结构设计能保证触发信号的响应速度，不会因为压杆下压速度慢出现触点拉弧的问题，适合需要高频触发的检测场景。

　　设计这类元件的三维模型时，首先要确认引脚的间距与伸出长度，三个引脚的中心距需要严格匹配PCB Layout的焊盘位置，引脚伸出基座底面的长度要控制在合理范围，既要保证焊接时能顺利穿过焊盘，又要避免过长导致焊接后引脚露出部分与其他元件短路。压杆的长度与摆动角度是建模时的重点参数，压杆在自由状态下的上翘角度要符合实际元件的行程范围，压杆下压至触发点的行程、压至最大行程的下压量都需要和实物一致，否则在做设备运动仿真时，会出现触发位置判断错误的问题。壳体的整体外形尺寸需要考虑安装边界，尤其是压杆处于最大下压位置时，杆身末端的最低点不能超出基座底面的安装平面，避免在PCB装配时压杆与板上其他元件产生干涉。

　　在实际设备应用中，这类限位元件常被用在3D打印机的喷头归零位检测、小型电动工具的行程限位、家电产品的门盖开合检测场景，选型时除了要确认电气参数，还要重点核对压杆的触发力是否适配驱动件的动作力度，触发力过大会导致驱动件无法压下压杆出现检测失效，触发力过小则容易受设备振动出现误触发。建模过程中，壳体的分模线位置、定位凸台的高度与直径、引脚的截面尺寸都需要按照实物比例还原，不能随意简化，因为这些细节会直接影响后续做装配干涉检查时的准确性，比如如果把定位凸台的直径做小了，在PCB上预留的定位孔就会出现配合间隙过大的问题，实际生产时就容易出现元件焊接偏移。另外，压杆与壳体连接的转轴位置也需要准确还原，这个位置决定了压杆的摆动圆心，要是转轴位置偏移，仿真时压杆的运动轨迹就会和实际情况出现偏差，导致结构设计时预留的压杆活动空间不足，实际装配后压杆被周边结构卡住无法正常触发。
