可穿戴微型控制开发板结构设计

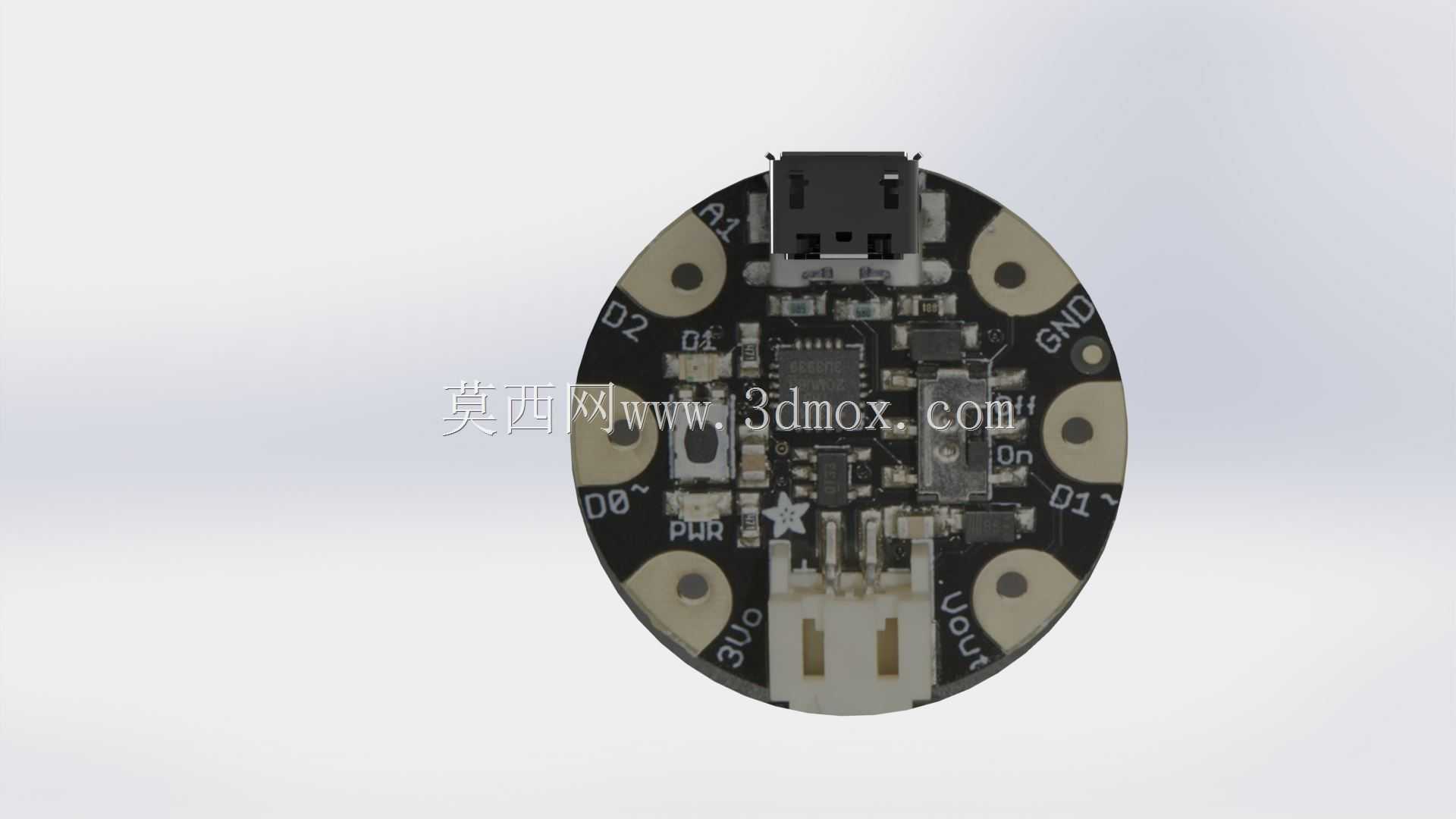

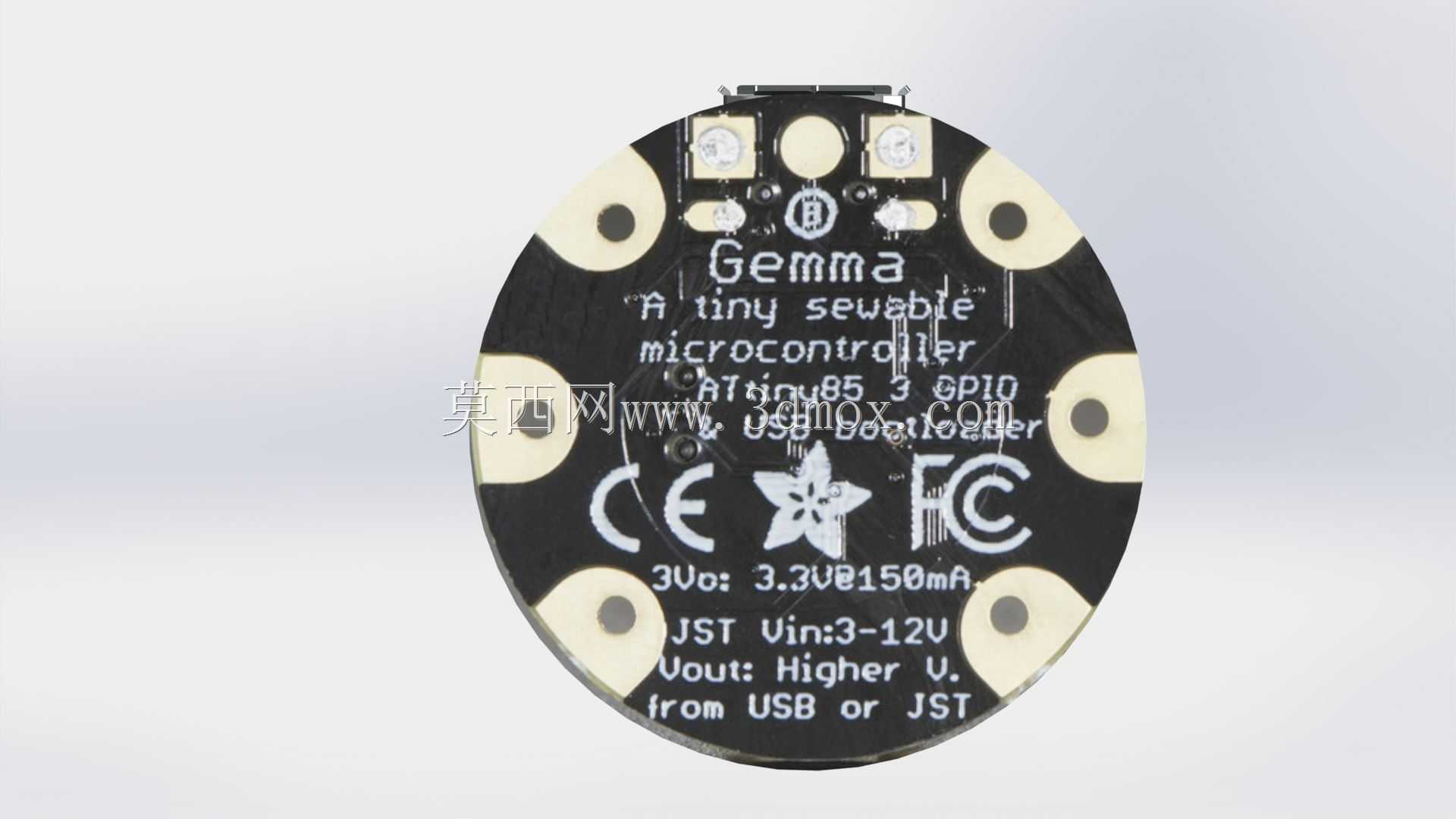

　　这款圆形微型控制板的结构设计，完全围绕可穿戴电子、小型创意电子项目的紧凑安装需求展开，整体采用正圆形薄型化布局，直径控制在可缝入织物、嵌入小型手作外壳的尺寸范围内，厚度仅包含PCB基板、贴片元件与接口的叠加高度，边缘均匀布置的四个安装孔位，既支持螺丝固定在小型结构件上，也可通过针线缝合固定在布艺、柔性穿戴载体上，适配不同场景的安装需求。从功能布局来看，板载的三个数字IO引脚做了半孔化焊盘设计，其中两个引脚支持PWM输出，可直接驱动小型LED、微型舵机等外设，剩余一个引脚支持模拟输入，能够连接光敏、弯曲等模拟传感器，满足小型创意项目的基础外设连接需求；板载8MHz谐振器直接采用贴片布局，紧贴主控芯片布置，尽可能缩短高频信号走线长度，降低信号干扰风险，保证主控运行稳定性。

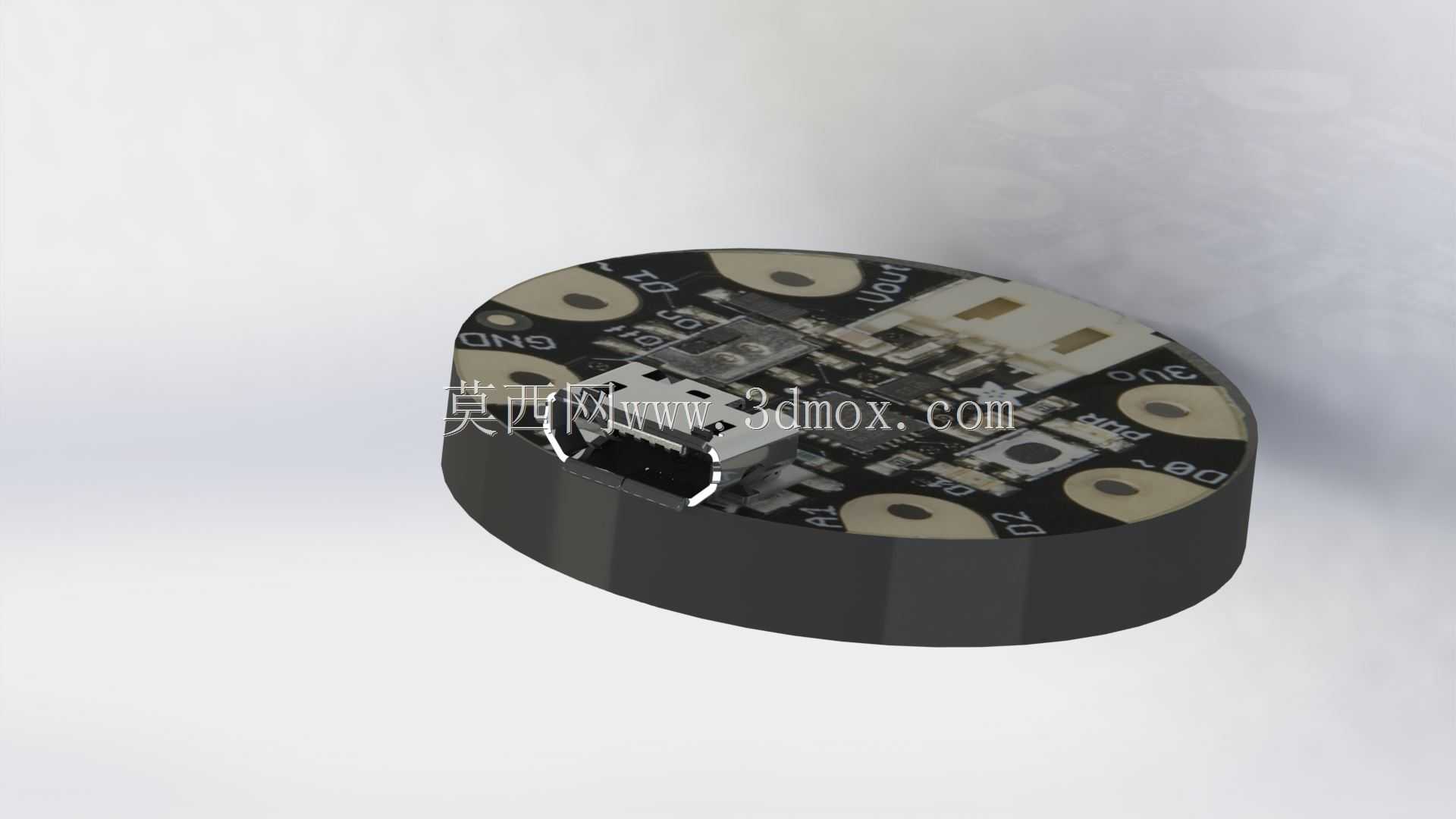

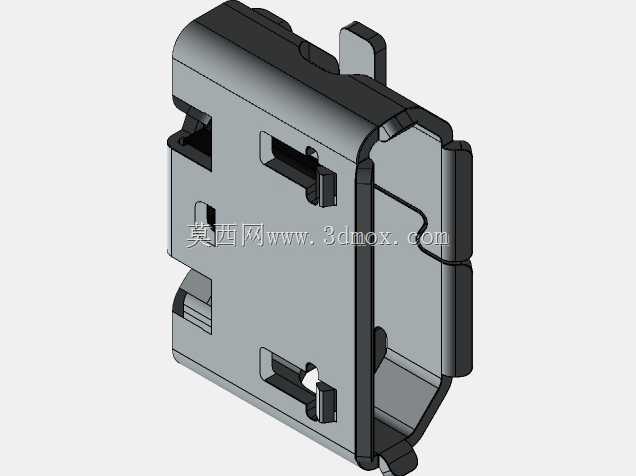

　　接口部分的设计充分考虑了小型项目的使用场景，微型USB接口布置在板侧边缘，突出板体的接口高度经过严格控制，既保证常规Micro USB数据线可以正常插拔，又不会因为接口突出过多影响整体嵌入安装；3.7V电池的JST连接器布置在USB接口对侧，接口方向平行于板面，避免电池接线垂直引出占用额外高度空间，配合板载的电源管理电路，可直接通过单节锂电池供电，无需额外外接电源模块，进一步缩小整体系统的占用空间。复位按钮采用贴片轻触开关，布置在板边空余位置，按钮高度与板上最高元件齐平，既方便手动按压复位，又不会因为凸起过高在穿戴过程中被误触发。

　　整个PCB的元件布局遵循紧凑化、信号路径最短的原则，主控芯片布置在板体中心位置，所有外围元件围绕主控就近布置，电源走线做了加宽处理，保证供电稳定性，信号走线避开接口插拔的受力区域，降低长期使用过程中走线断裂的风险。从实际应用场景来看，这款控制板可直接用于可穿戴发光饰品、小型互动手作、微型机器人节点、柔性电子原型开发等场景，无需额外扩展大量外围电路，仅需通过USB连接电脑完成程序烧录，即可脱离电脑依靠电池独立运行，大幅降低小型电子项目的结构设计难度。

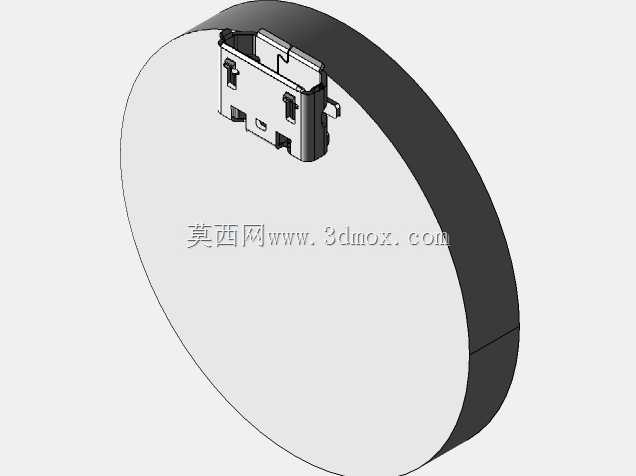

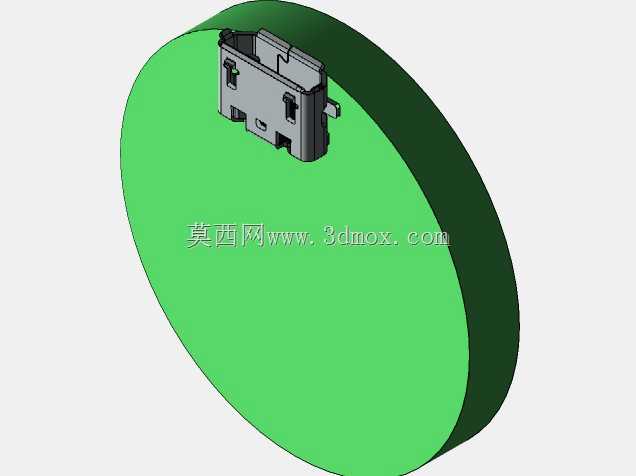

　　在安装边界设计上，板体边缘除四个安装孔外，所有元件均不超出板体轮廓，安装时仅需预留与板体直径一致的圆形安装槽，深度匹配板体总厚度即可完成嵌入式安装，无需额外预留元件突出的避让空间；焊盘位置做了沉金处理，既方便手工焊接外设引线，也能在反复弯折的柔性使用场景下提升焊盘附着力，降低焊盘脱落的概率。电源部分的布线做了分区处理，USB供电与电池供电的路径通过板载电路自动切换，插拔USB时不会造成系统断电复位，方便现场调试与程序更新；所有贴片元件均采用工业级常用封装，在建模过程中完整还原了每个元件的实际高度与轮廓，可直接用于结构装配干涉检查，在设计配套外壳、穿戴载体时，可直接调取模型进行配合验证，无需反复测量实物尺寸，缩短小型电子项目的结构开发周期。
