NI USB-6009多功能数据采集卡外观结构

　　在工业测试测量、实验室数据采集场景中，这类紧凑型USB总线数据采集设备是连接物理世界信号与上位机软件的核心硬件，常被用于高校实验教学、小型工业设备状态监测、便携式现场信号采集等场景，无需额外配置独立供电模块，仅通过USB线缆即可完成与电脑的通讯与供电，大幅降低了临时测试系统的搭建门槛。设备主体采用上下分层的壳体结构，上盖为磨砂质感的工程塑料材质，表面印刷有品牌标识与设备型号，两侧排布的接线端子排采用黑色绝缘基座搭配银色金属接线孔，可支持8路模拟输入、2路模拟输出、12路数字IO以及1路32位计数器通道，能够覆盖绝大多数低速信号采集与输出需求。

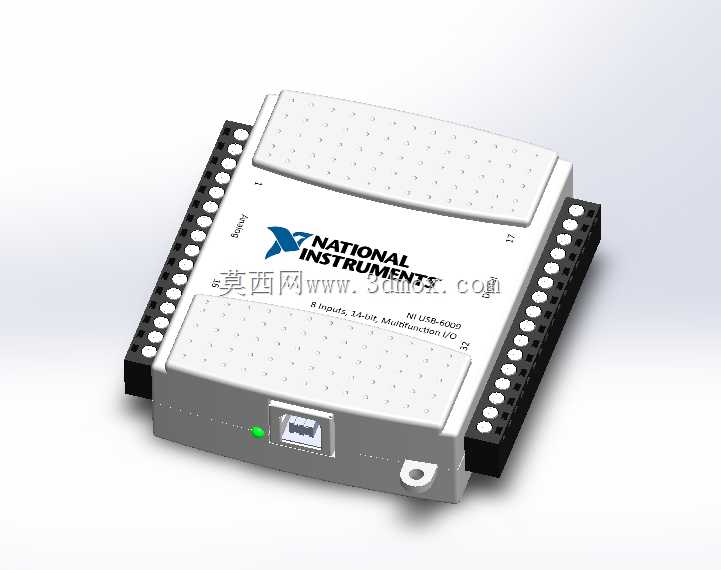

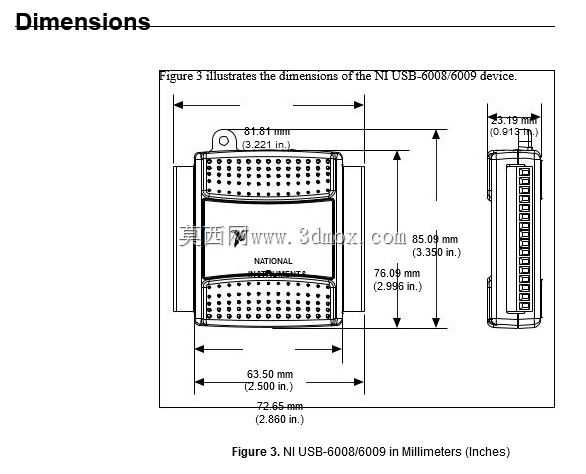

　　建模过程中首先参考官方公开的安装尺寸参数，先确定设备整体的长宽高边界，其中主体壳体的长宽尺寸控制在适配桌面安装与小型设备集成的范围内，底部预留的安装耳带有标准安装孔位，可配合螺丝将设备固定在安装面板或DIN导轨转接件上，满足不同集成场景的安装需求。两侧的接线端子排按照实际引脚间距排布，每个接线孔的位置与实际设备完全对应，建模时特意还原了端子排的阶梯状结构，避免接线时相邻端子的线缆互相干扰。设备正面的USB接口采用标准Type-B接口形态，接口旁设置的状态指示灯在模型中也做了结构还原，实际使用中该指示灯可反馈设备供电、通讯连接以及运行状态。

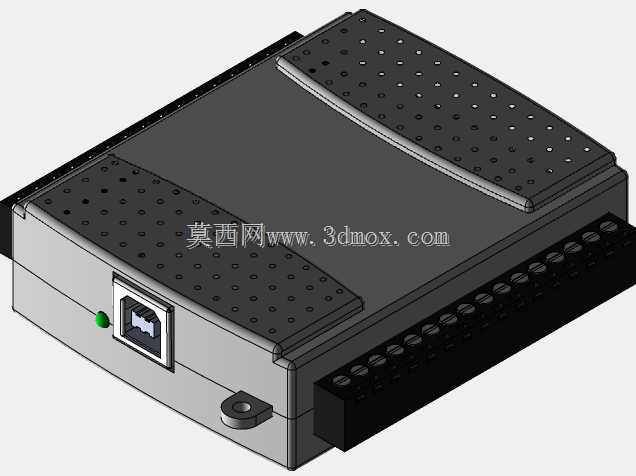

　　壳体侧面的散热缝隙按照实际开孔位置做了等比例还原，保证设备长时间运行时的散热需求，不会因为密闭壳体导致内部电路温升过高影响采集精度。在结构细节处理上，上盖与下壳的拼接缝隙做了0.5mm的错位结构还原，模拟实际产品的卡扣装配结构，底部的防滑脚垫位置也按照实际产品的排布做了凹陷结构，可搭配脚垫模型还原设备放置在桌面时的防滑效果。这类采集设备在实际使用中常搭配信号调理模块、接线端子台使用，建模时预留了接线端子排的外部操作空间，确保在虚拟装配场景中能够模拟接线操作的空间边界，不会出现线缆与设备壳体干涉的问题。

　　对于教学场景的三维演示来说，该模型可用于讲解数据采集设备的硬件结构、接线方式以及安装注意事项，帮助初学者快速理解设备的外部接口分布；在设备集成项目中，可将该模型导入装配体中，提前规划设备在控制柜内的安装位置、走线空间，避免实际安装时出现尺寸不匹配、接口被遮挡的问题。建模时对设备的边角做了圆角处理，还原实际产品的注塑壳体工艺特征，避免尖锐棱角不符合实际产品的外观特点，表面的印刷标识采用贴图方式还原，保证外观辨识度的同时控制模型的面数，适配不同配置的电脑运行需求。
