多瓦ST直插功率半导体封装结构

　　在开关电源、工业控制板卡、音频功率放大电路的PCB布局环节，直插式功率器件的封装选型直接决定了整板的散热效率、生产可制造性与长期运行可靠性，多瓦ST封装作为中小功率半导体器件常用的封装形式，覆盖了三端稳压器、功率运算放大器、中小电流MOS管、达林顿管等多类器件的封装需求，是硬件工程师做板级设计时高频接触的元器件封装类型。

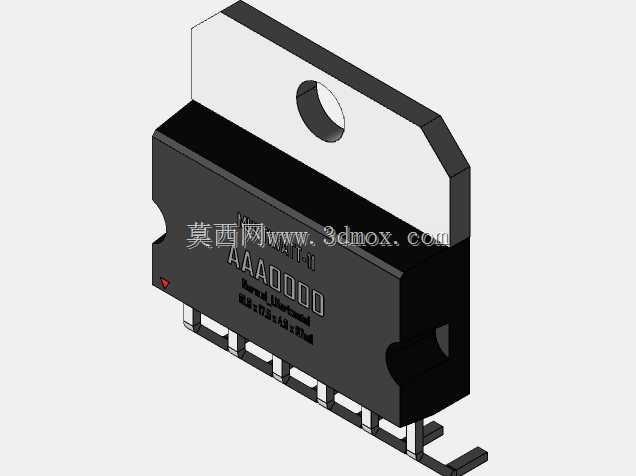

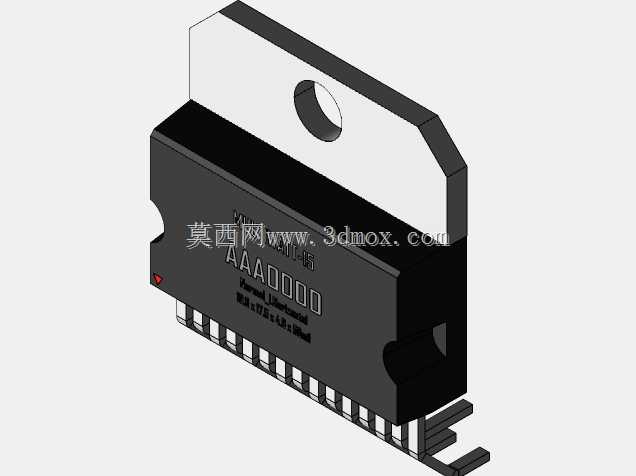

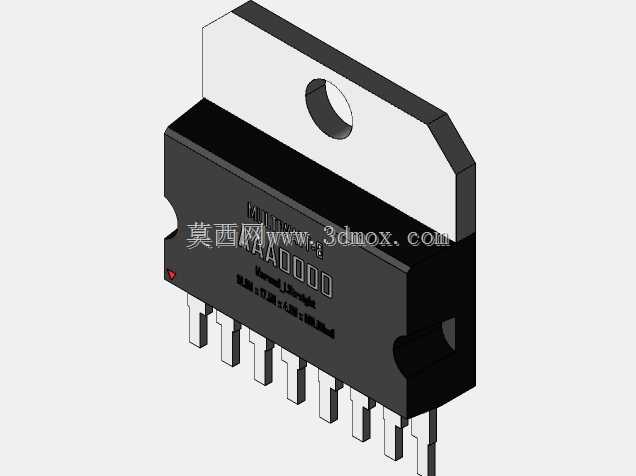

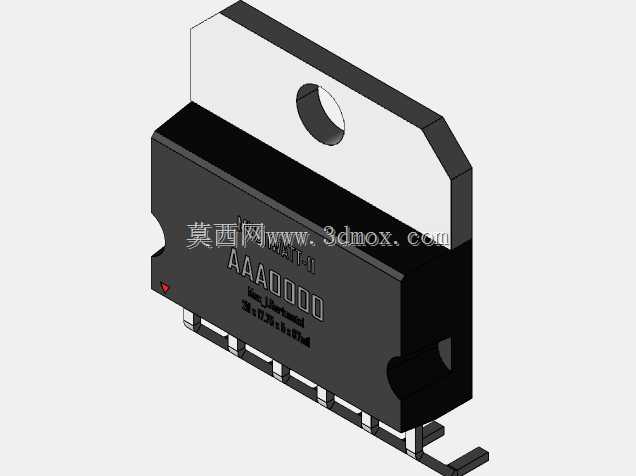

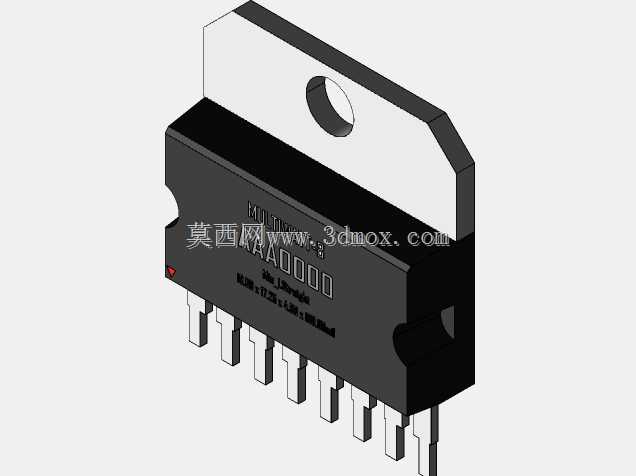

　　做这类封装的三维建模时，首先要锚定的是引脚的成型尺寸与安装孔位的边界，这类封装的引脚为直插式成型，引脚间距遵循标准的节距规范，单根引脚的截面尺寸、伸出塑封本体的长度、引脚末端的倒角细节都要和实际量产器件保持一致，避免后续做PCB装配干涉检查时出现误判。很多新手建模时容易忽略引脚的共面度公差，实际量产器件的引脚共面度偏差控制在0.1mm以内，建模时要把这个公差边界考虑进去，否则生成的STEP文件导入PCB设计软件后，会出现引脚和焊盘对位偏移的问题，直接影响后续钢网开制与回流焊（不对，直插器件是波峰焊）波峰焊的焊接良率。

　　封装的金属散热背板是建模时需要重点处理的结构，这块背板和器件内部的芯片载片直接连通，是器件散热的核心路径，背板上的安装圆孔位置、沉头深度、背板与塑封本体的贴合公差都要严格匹配实际器件参数，设计时要预留和散热片安装的间隙，通常背板和散热片之间会预留0.2-0.3mm的间隙填充导热硅脂或者绝缘导热垫片，建模时如果把背板和塑封本体的相对位置做偏，会导致后续装配时散热片无法贴平，器件工作时的结温会比设计值高出15-20℃，严重时会引发器件热失效。

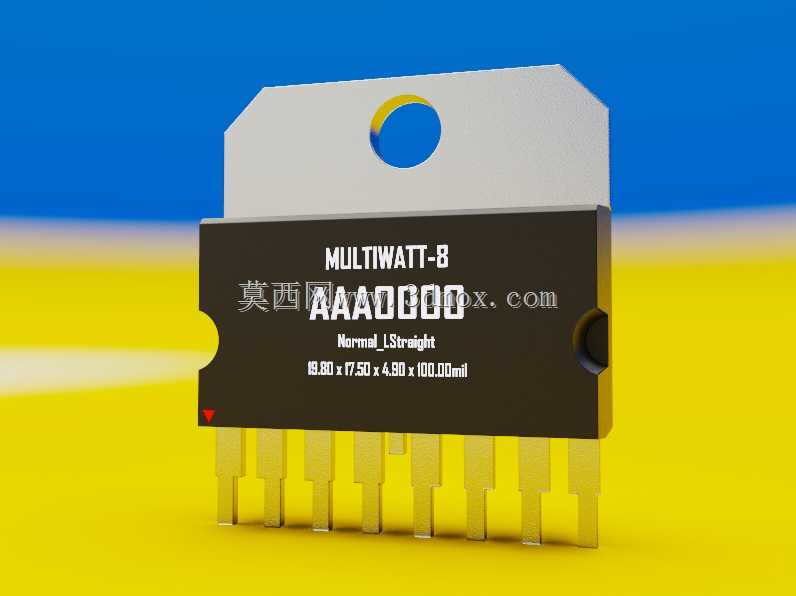

　　塑封本体的外形尺寸要兼顾不同厂家同规格器件的尺寸公差带，不同厂商生产的同型号多瓦ST封装器件，塑封本体的长度、宽度、高度会有±0.3mm左右的公差，建模时要取公差带的中间值做本体轮廓，同时在本体表面预留丝印标识的区域，对应实际器件的型号印字、极性标识、生产批次码的印刷位置，这些细节在做整板的三维装配校验时，可以帮助工艺人员快速识别器件极性，避免生产时出现插件反接的问题。

　　从应用场景来看，这类封装的器件普遍用在输入电压在5-35V区间、输出电流在1-5A的电源回路里，比如工控板卡上的板载电源稳压模块、音频设备里的功率放大输出级、小型电机驱动板上的桥臂驱动器件，因为自带金属安装背板，可以通过额外加装铝制散热片把器件的耗散功率提升到10-20W，相比TO-220封装，多瓦ST封装的塑封本体更宽，引脚的排布更舒展，插件时的引脚应力更小，在有轻微振动的工业设备场景里，引脚脱焊的风险比窄体封装低30%左右。

　　建模时还要注意封装的安装定位基准，通常以金属背板上的安装孔作为第一定位基准，以中间引脚的中心线作为第二定位基准，这样导出的三维模型在和PCB板、散热片做装配时，基准统一，不会出现装配累积误差。很多工程师做封装库时习惯以塑封本体的边缘作为定位基准，但是塑封本体的成型公差比金属背板大，很容易出现散热片安装孔和背板孔位不对中的问题，导致装配时需要强行掰动器件引脚，给引脚留下应力隐患，设备长期运行在温度循环的环境里，应力释放后就会出现引脚虚焊、断裂的故障。

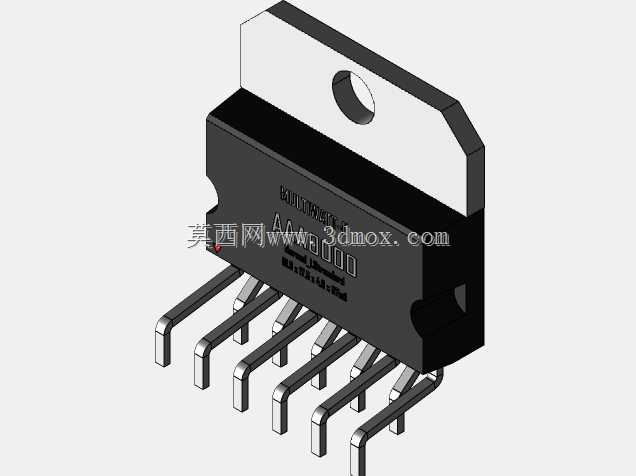

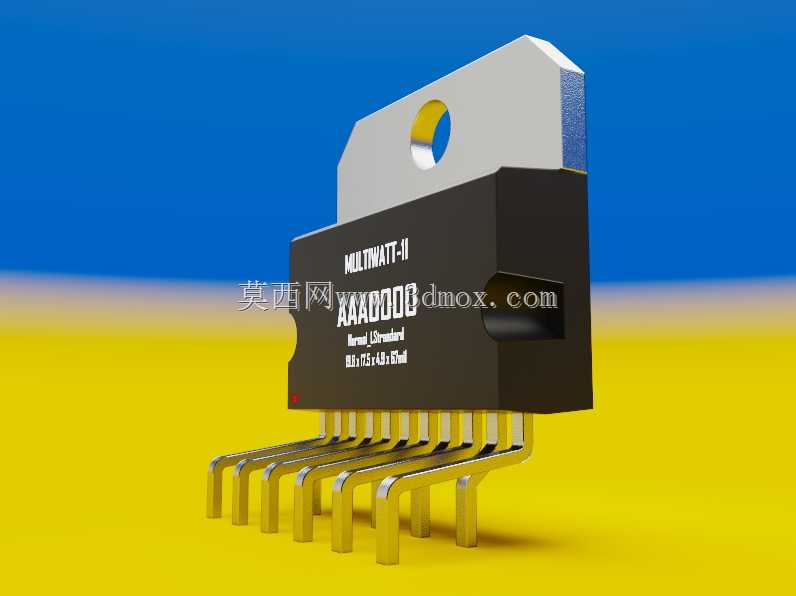

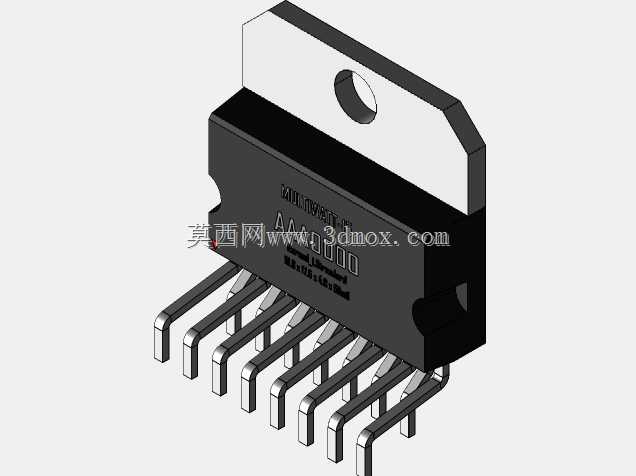

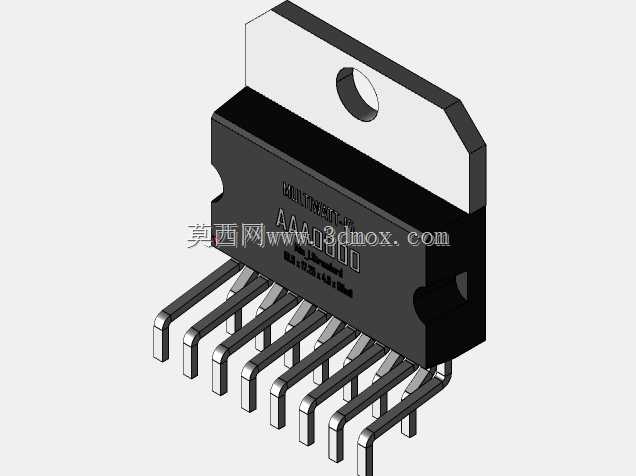

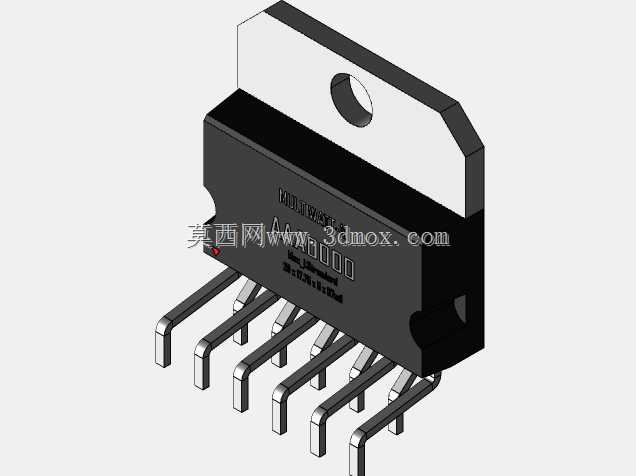

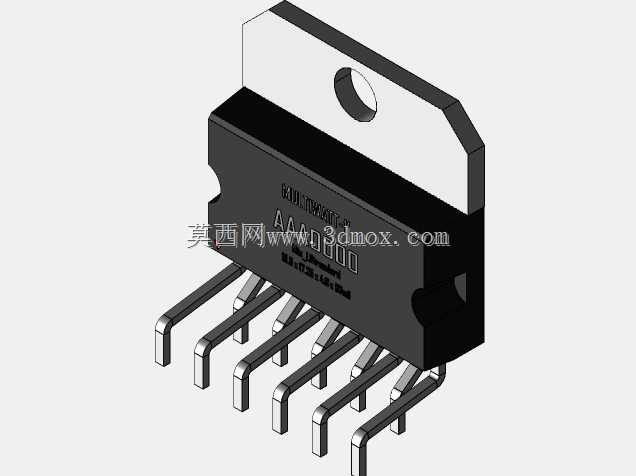

　　另外，引脚的成型角度也需要在模型里准确还原，直插引脚在穿出PCB板后会有一个轻微的外扩成型角度，这个角度通常在3-5°之间，既可以保证插件时引脚能顺利穿过PCB焊盘孔，又能在波峰焊后形成足够的焊料包裹强度，建模时如果把引脚做成完全垂直的状态，做装配仿真时会出现引脚和焊盘孔的干涉，误导结构设计人员放大焊盘孔径，反而会降低焊接的可靠性。

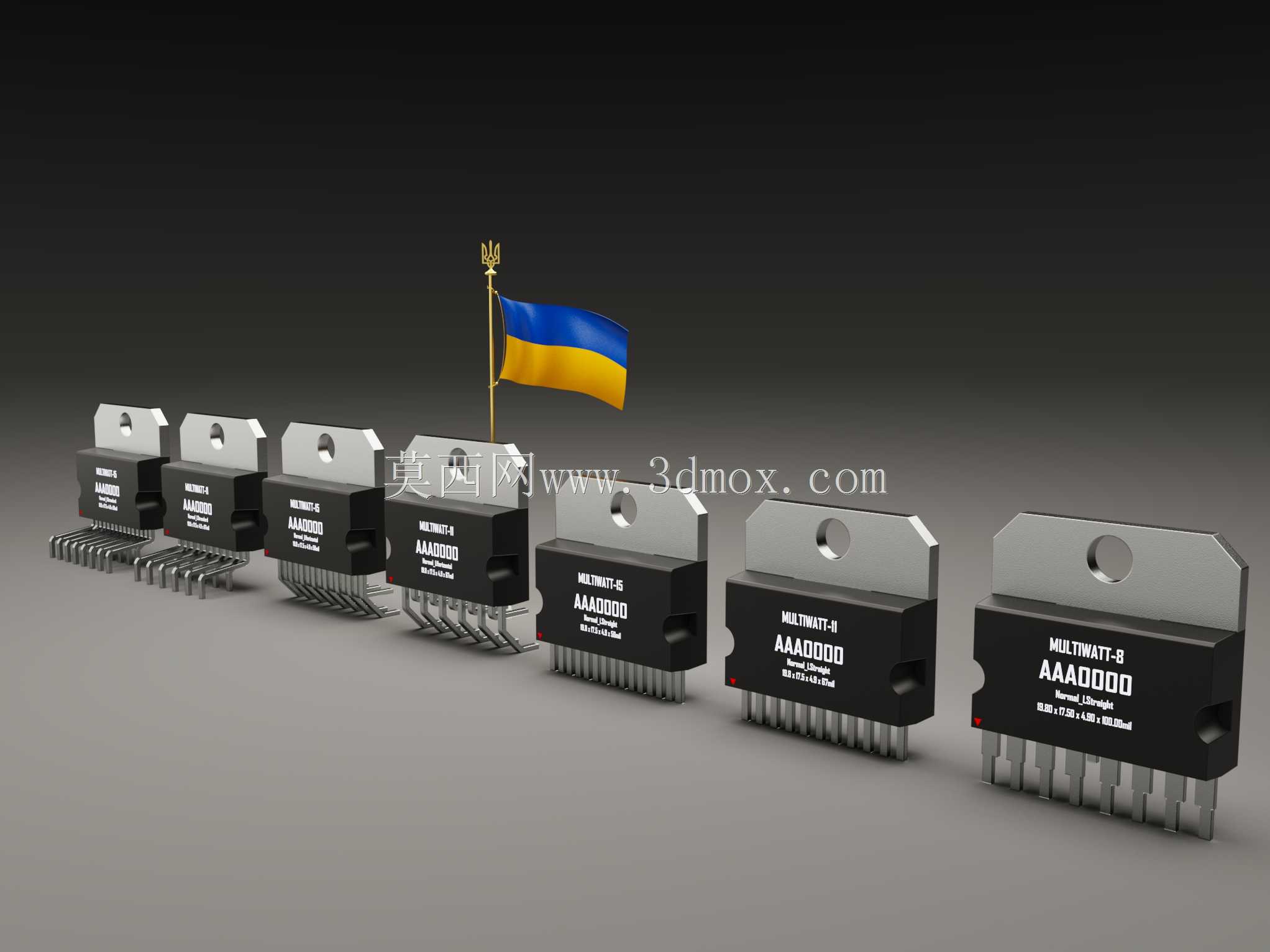

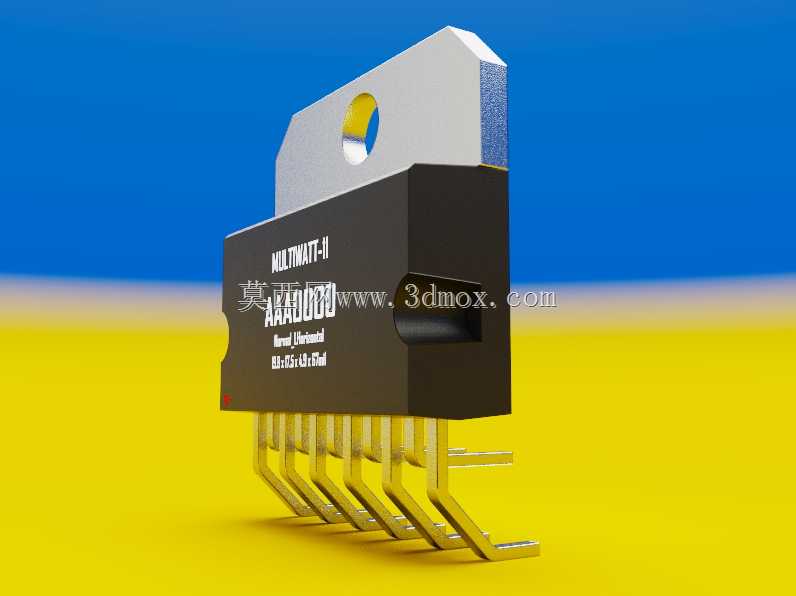

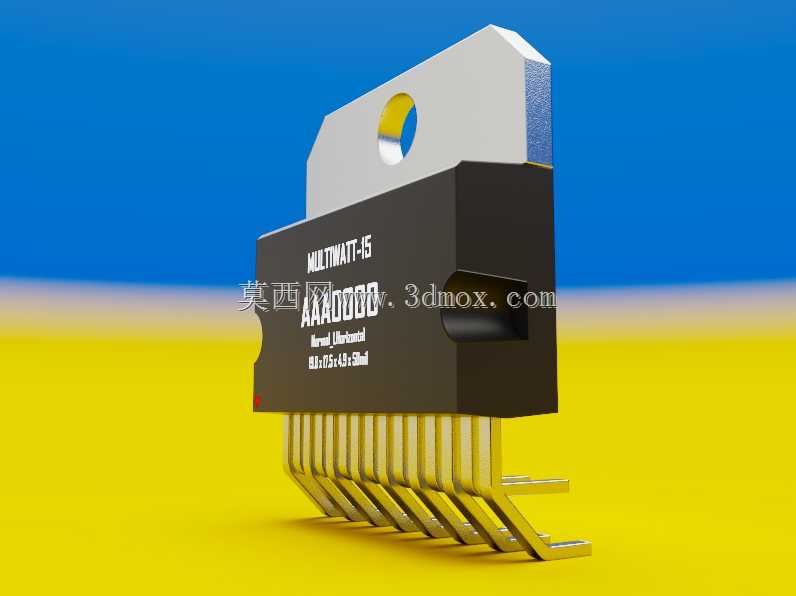

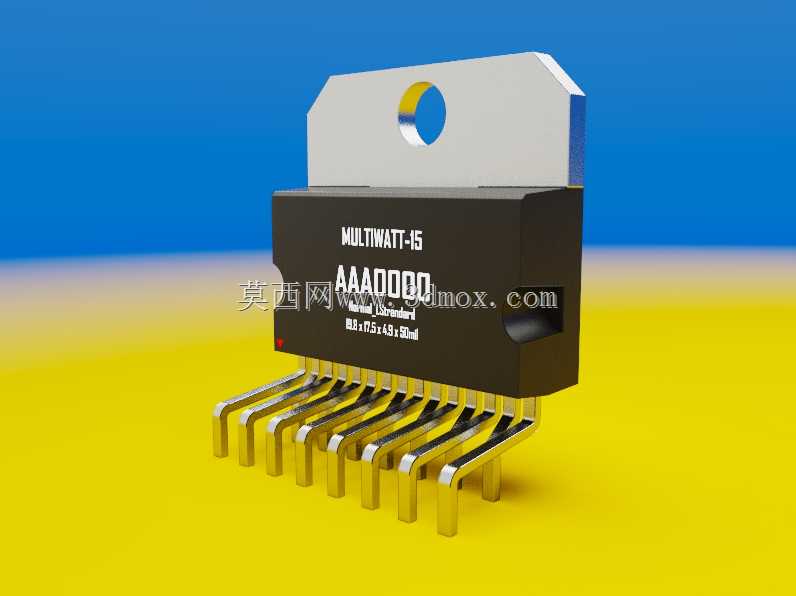

　　不同功率等级的多瓦ST封装，引脚的粗细、散热背板的厚度也有细微区别，比如3A电流等级的器件引脚直径是0.5mm，5A电流等级的引脚直径是0.7mm，背板厚度也会从1mm增加到1.5mm，建模时要把这些差异做进模型的配置选项里，方便设计人员根据实际选型的器件参数快速切换对应配置，不用重复建模。同时塑封本体的边角要做0.2mm的圆角处理，和实际器件的塑封成型工艺保持一致，不要做成尖锐的直角，否则三维渲染或者3D打印样件时会和实际器件的外观有明显差异，影响整板的数字孪生展示效果。

　　在做板级布局的干涉检查时，这个封装模型还要考虑和周边元器件的安全间距，比如和相邻的电解电容、接插件、功率电阻的间距要留足2mm以上，一方面是避免焊接时连锡，另一方面是给散热片的安装预留操作空间，很多新手布局时只考虑器件本体的间距，忽略了散热片的安装空间，等到打样回来才发现散热片和旁边的电容顶住，只能临时打磨散热片，既影响生产效率，也会降低散热效率。
