工业控制用绿色凸头瞬时按钮结构设计

　　这类瞬时按钮常被布置在工业控制柜面板、小型设备操作面、自动化产线旁的操作工位上，作为触发瞬时信号的输入元件使用，和自锁式按钮不同，它仅在按压动作保持时接通回路，外力撤除后依靠内部弹性结构自动复位，不会维持接通状态，适合用来做点动控制、信号触发、急停前置确认这类不需要持续保持通断状态的场景。

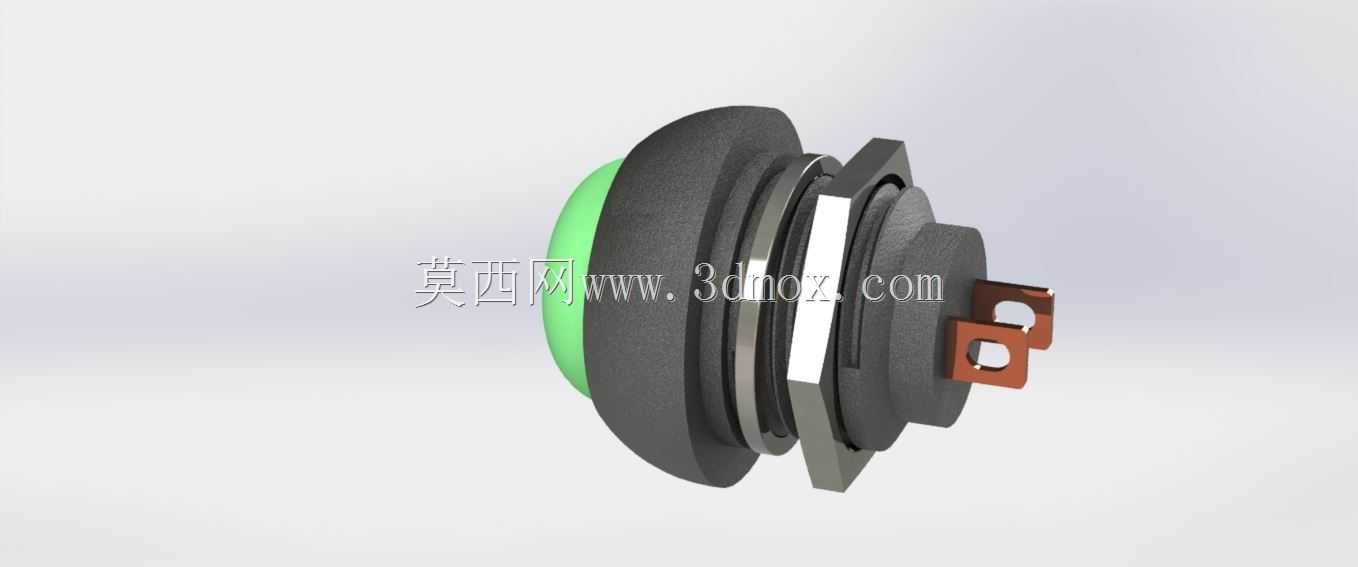

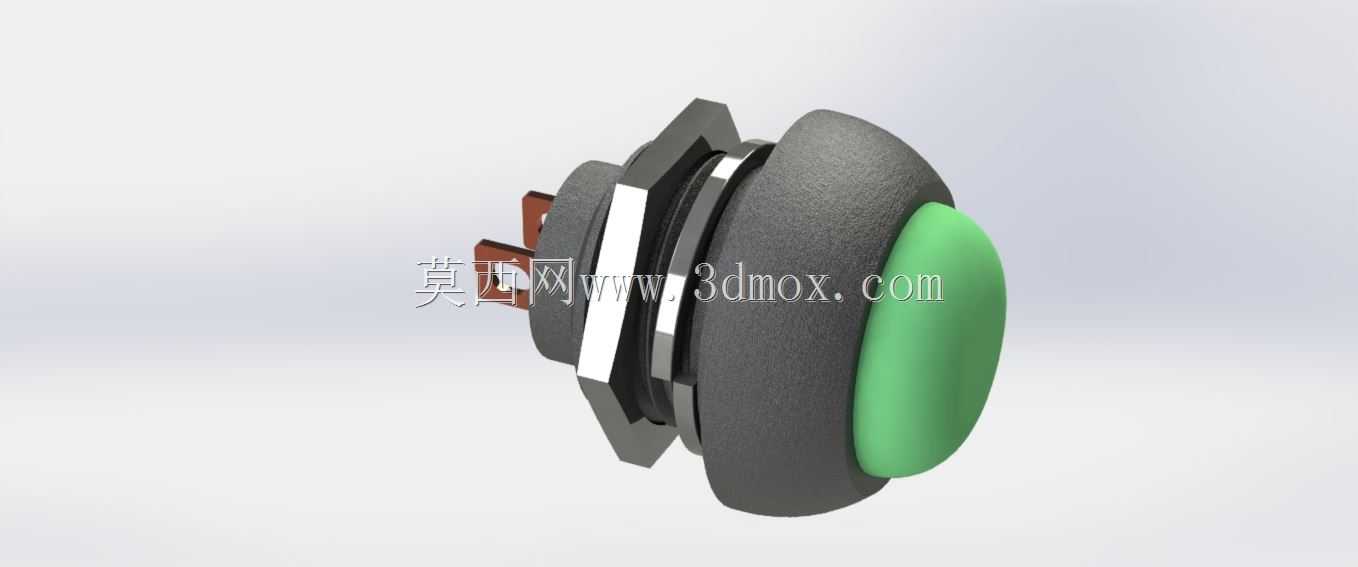

　　从结构设计来看，这款按钮采用了面板嵌入式安装的结构，后部带锁紧螺母结构，安装时只需要在面板上开出对应直径的安装孔，将按钮主体从面板正面穿入，在背面旋紧锁紧环即可完成固定，不需要额外的固定支架，适配厚度在1到5毫米之间的常见设备面板，不管是冷轧钢板控制柜、ABS塑料操作盒还是铝型材设备的亚克力面板都能适配。按钮头部做了圆弧凸面的绿色操作帽，表面做了哑光磨砂处理，按压时手指接触的触感偏软，不会因为长时间操作产生硌手的问题，凸头的高度控制在8毫米左右，既不会因为突出过多被意外磕碰触发，也不会因为过于凹陷导致操作时需要刻意用力按压，操作力设置在3到5牛之间，符合常规工业操作元件的按压力度要求，不会因为力度太轻产生误触发，也不会因为力度过大导致操作疲劳。

　　内部的结构设计上，按钮的传动件做了导向限位结构，按压过程中不会出现侧向偏移，保证每次按压都能准确触发内部触点，复位弹簧采用了不锈钢材质，长期反复按压不会出现锈蚀弹力衰减的问题，触点部分采用了银合金触点，额定通断能力可以覆盖常规低压控制回路的使用需求，接触电阻小，频繁通断也不会出现触点烧蚀的问题。按钮的主体外壳采用了增强尼龙材质，绝缘性能满足低压电气设备的安全要求，同时具备一定的耐油耐污能力，车间环境下沾染少量切削液、润滑油也不会造成外壳腐蚀开裂，密封结构上在按钮帽和主体之间做了防尘密封圈，可以阻挡常规车间环境下的粉尘进入按钮内部，避免粉尘堆积造成的触点接触不良问题，适配大多数普通工业车间的使用环境，没有特殊防水要求的工位都可以直接选用。

　　在三维建模过程中，需要重点关注安装配合部分的尺寸公差，面板安装孔的直径公差要控制在合理范围，锁紧螺母的螺纹配合要预留足够的装配间隙，避免实际安装时出现螺纹卡滞的问题；按钮帽的曲面造型要兼顾人体工程学要求和模具脱模的可行性，曲面过渡处要做足够的圆角处理，避免注塑生产时出现应力集中导致的部件开裂；内部的弹簧安装位要做定位结构，保证弹簧装配后不会出现偏斜，否则会导致按钮复位卡滞、按压手感不一致的问题。另外还要注意按钮后部的接线端子空间预留，要保证常规的冷压接线端子可以顺利接入，不会和面板后部的其他元件产生干涉，很多新手建模时容易只关注正面外观，忽略后部接线的操作空间，实际装配时就会出现接线困难、端子和其他部件磕碰的问题。

　　这类瞬时按钮在设备选型时，除了安装尺寸、操作力之外，还要结合实际使用场景确认触点的额定负载，不能用控制回路的按钮直接去驱动主回路负载，否则会造成触点熔接失效；如果是用在有油污、切削液飞溅的工位，还需要额外选择带防水密封结构的型号，这款常规密封结构的型号更适合用在电气柜内部操作面板、无液体飞溅的装配工位这类环境。建模时还要注意各个活动部件的行程限位，按钮的总按压行程设置在3毫米左右，行程末端要做硬限位结构，避免按压力度过大时损坏内部触点，复位后的位置也要做限位，保证按钮帽突出面板的高度一致，不会出现高低不平的情况。
