安费诺19公针法兰安装圆形连接器

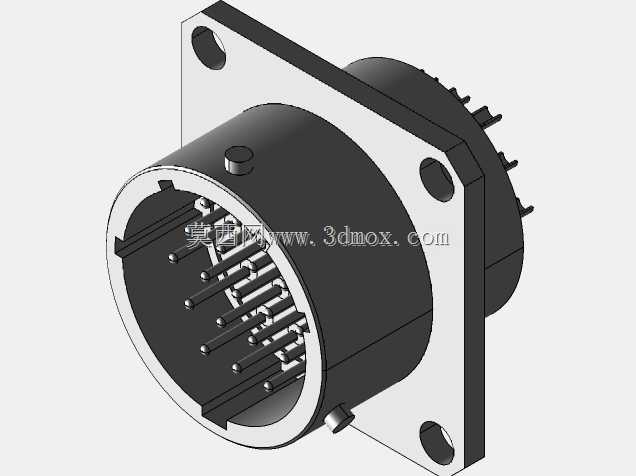

　　这款19芯公针圆形连接器，是工业电气互联场景里常用的面板安装型接插件，日常在工业控制柜、户外机电设备、检测仪器、移动工程机械的电气回路里都能见到这类部件的身影，核心作用是实现多回路电信号、小功率动力线路的快速对接与分断，相比普通接线端子排，它自带定位锁紧结构，抗振动、防误插的表现更适配复杂工况的使用需求。从结构设计来看，这款连接器采用方形法兰盘安装结构，法兰盘上预留了四个对称分布的安装通孔，安装时可以直接从设备面板外侧穿入螺栓，在面板内侧锁紧固定，不需要额外设计复杂的安装卡扣或者压装结构，对设备面板的加工要求很低，只需要按照法兰开孔尺寸加工出对应过孔与螺栓孔即可完成装配，能大幅降低设备壳体的加工成本。

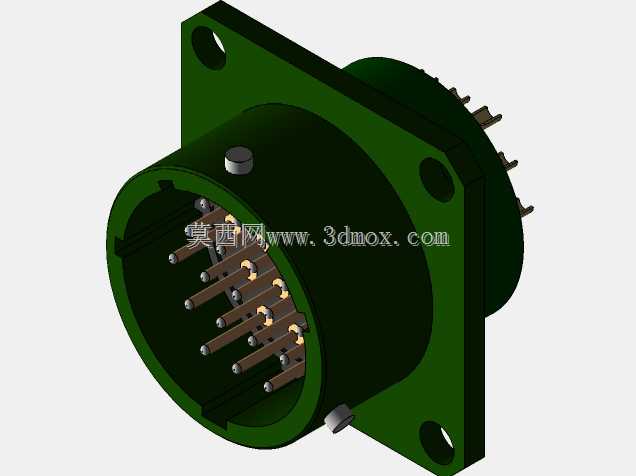

　　接触端采用19根公插针布局，插针按照不等距圆周阵列排布，从根源上避免了对接时插错针位的问题，插针根部做了台阶限位结构，装配时插针压入绝缘基座后不会因为反复插拔出现轴向窜动，绝缘基座采用耐温绝缘材质填充在金属外壳内部，把每一根插针完全隔离开，避免相邻插针之间出现爬电、击穿的问题。外壳部分采用军绿色表面处理，金属壳体的壁厚足够应对日常装配时的磕碰，不会像薄壳连接器那样一摔就出现壳体变形导致插针对接偏移的问题，接口内侧设计了定位键槽，和配套母头对接时，只有键槽对准才能插入，完全杜绝错插导致的针脚弯折、线路接反问题，壳体上预留了锁紧结构的安装位，对接完成后可以通过配套的锁紧环把公母头牢牢锁合，在设备振动、线缆拖拽的工况下也不会出现松脱断连的情况。

　　做三维建模的时候，要特别注意几个关键尺寸边界：首先是法兰盘的安装孔位公差，四个安装孔的位置度公差要控制在0.1mm以内，不然实际装配时会出现螺栓穿不进的问题；其次是插针的伸出长度与圆周分布尺寸，这部分尺寸直接决定和母头的对接适配性，如果插针位置偏移超过0.05mm，对接时就容易出现插针弯折、接触不良的问题；还有接口内侧的定位键槽尺寸，这个部分的尺寸要和对接端完全匹配，不然会出现公母头无法插合的情况。

　　在实际选型应用中，这类连接器常用来传输控制信号、传感器反馈信号，也可以承载小功率的动力供电，因为多芯集成的设计，单一个连接器就能替代十几组单独的接线端子，能大幅简化设备内部的布线工作量，后期设备维护时也不需要逐根拆线做标记，直接拔下连接器就能分离部件，维护效率比传统接线方式高很多。建模时还要注意法兰盘与设备面板贴合的安装面要做平面度处理，实际装配时这个面会加装密封垫圈，如果平面度太差，压紧密封垫时会出现缝隙，在户外或者有液体飞溅的工况下容易出现进水进尘的问题，影响连接器的使用寿命。插针的端面做了圆角导向处理，对接时即使有微小的位置偏差，也能顺着圆角滑入母头的插孔内，不会因为硬怼导致插针弯曲，这个细节结构在实际使用中非常实用，很多现场装配工人不会完全对准再插，导向结构能大幅降低装配时的插针损坏率。外壳的内腔和绝缘基座之间做了过盈配合设计，装配时绝缘基座压入外壳后不会出现转动，保证插针的位置度长期稳定，不会因为使用时间长出现基座转动导致针位偏移的问题。
