紧凑型卫星环绕音响扬声器结构设计

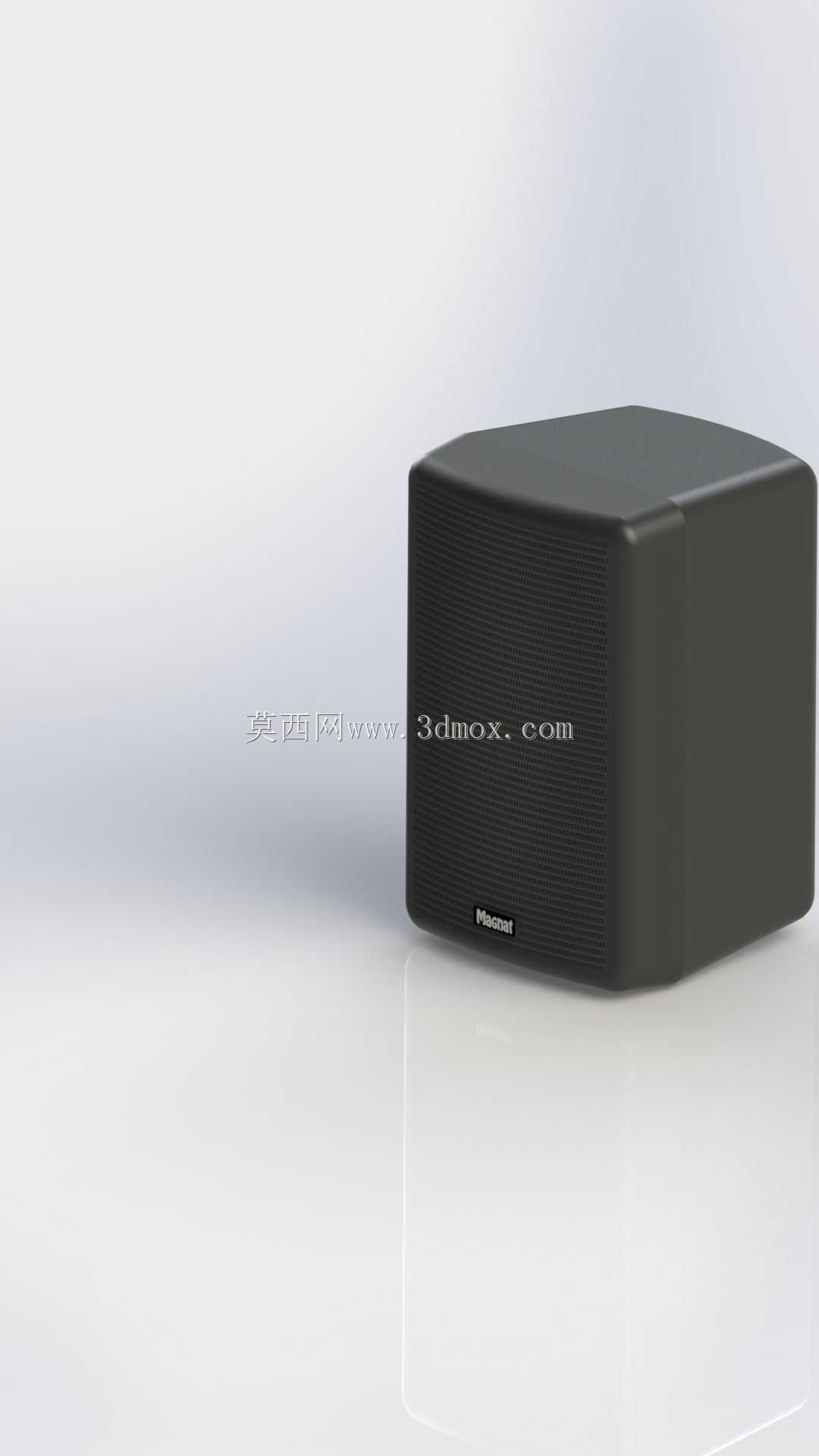

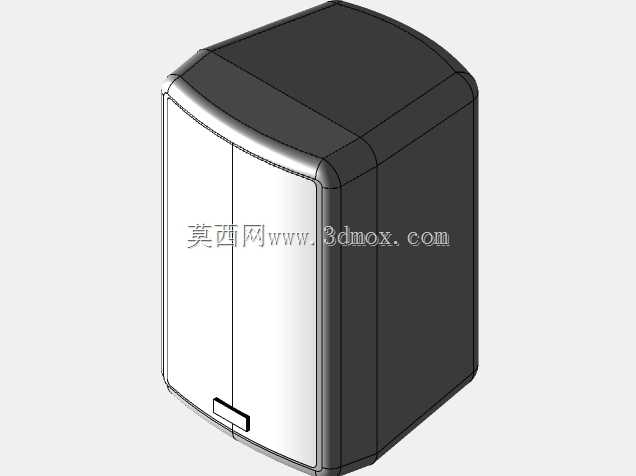

　　做家用影音系统配套结构设计快十二年，这类小型卫星扬声器的建模其实最考验细节把控，很多新手建模时只做个方盒子外壳就完事，完全没考虑实际装配和声学结构的预留空间。这款卫星箱的外形采用了切角立方设计，不是生硬的直角方块，四个垂直棱边做了小半径圆弧过渡，顶部边缘也做了微倒角处理，一方面是避免日常使用时的磕碰划伤，另一方面也能减少箱体边缘的声波衍射，实际听感上会比纯直角箱体少一些尖锐的边缘反射声。

　　从安装边界来看，这类卫星箱的常规使用场景分两类，一类是桌面近场聆听，搭配2.1声道的低音炮组成桌面影音系统，这时候箱体底部需要预留防滑脚垫的安装槽，四个脚垫位置要避开内部喇叭单元的磁路结构，同时保证箱体放置时的水平度，脚垫高度一般控制在3-5mm，既可以隔绝桌面的振动传导，也能给底部可能存在的倒相孔留出气流通道。另一类是壁挂环绕安装，作为家庭影院5.1或者7.1系统的环绕声道使用，这时候箱体背部需要预留壁挂挂点的安装位，挂点位置要计算好箱体的重心，保证壁挂后不会出现前倾歪斜的情况，挂点的承重冗余要做到箱体自重的三倍以上，避免长期使用后脱落。

　　内部结构设计上，首先要考虑喇叭单元的安装沉台，这款箱体正面搭载的是全频小尺寸单元，沉台的深度要和单元的盆架厚度完全匹配，保证单元安装后正面和箱体面板齐平，不会出现突出或者凹陷的情况，沉台周边要预留均匀的螺丝孔位，孔位间距要符合常规全频单元的安装标准，方便后期替换不同品牌的同尺寸单元。箱体内部的容积是经过声学计算的，不能随便画个空腔就完事，要根据单元的TS参数计算合适的净容积，内壁还要预留吸音棉的粘贴空间，一般吸音棉厚度在10-15mm左右，所以建模时内部尺寸要把这部分厚度扣除，避免实际装配后净容积不足导致低频发闷。

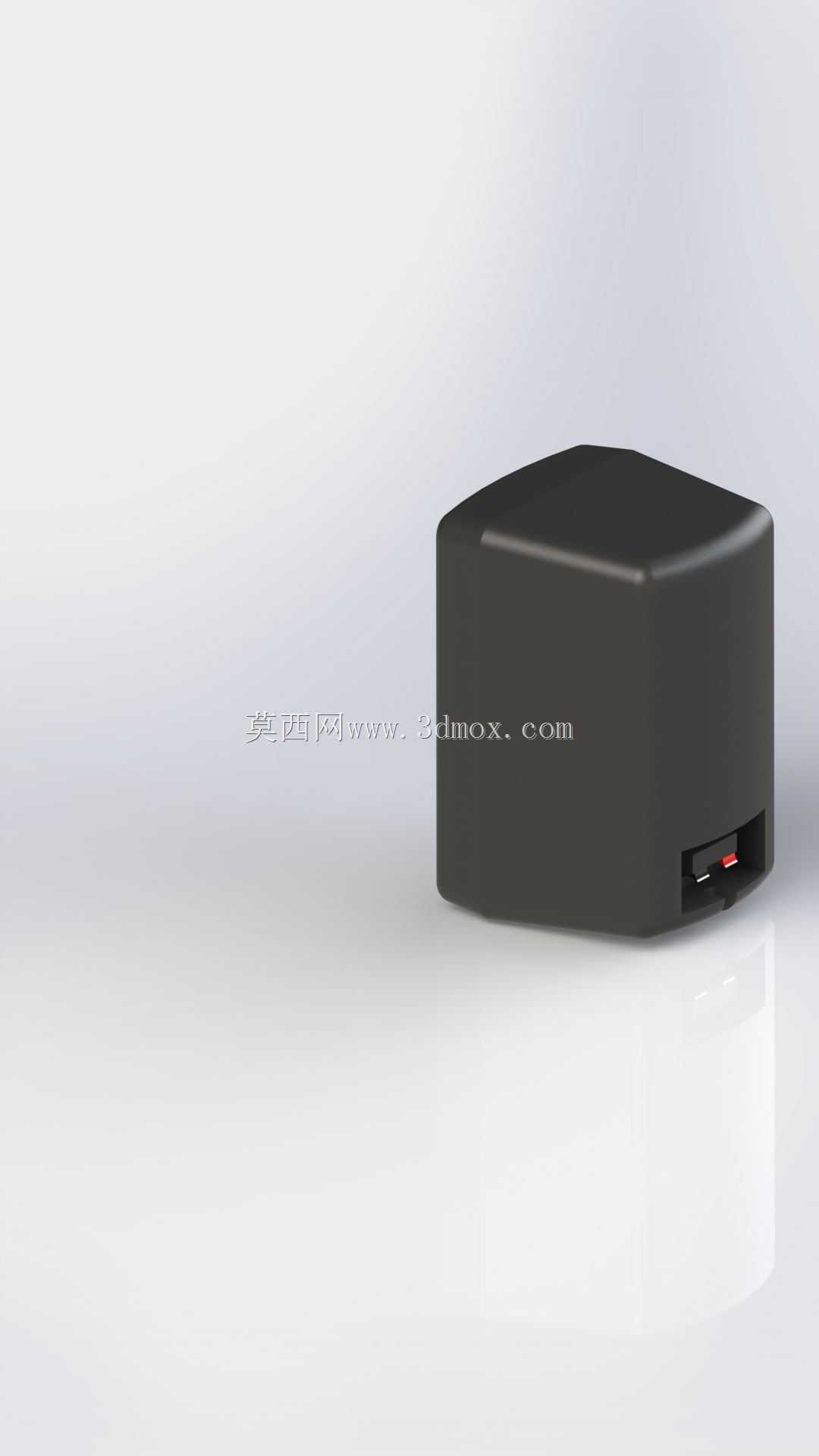

　　接线部分的设计也很重要，箱体背部要预留接线柱或者压线卡的安装位，位置要靠近箱体底部，避免壁挂时线材弯折角度过大，接线位和内部喇叭单元之间要留出走线槽，避免线材碰到单元的振膜或者磁路，产生不必要的杂音。箱体的合模结构一般采用前后壳扣位加螺丝固定的方式，扣位分布在箱体的四个侧边，间距控制在80-100mm，保证合模后缝隙均匀，不会出现翘边的情况，螺丝孔位要设计在隐蔽的位置，比如背部或者底部，不破坏箱体正面的整体外观。

　　实际工程应用中，这类小型卫星箱经常会用在会议室扩声、商用店铺背景音乐、家用桌面影音、家庭影院环绕等多个场景，所以建模时还要考虑不同场景的适配性，比如商用场景下可能需要预留吊装孔位，桌面使用时可以选配可拆卸的底座，这些安装接口的位置要在建模初期就预留好，避免后期改模增加成本。外壳的壁厚一般控制在2.5-3mm，采用ABS注塑成型的话这个壁厚可以保证足够的结构强度，同时不会出现注塑缩水的问题，表面处理可以做磨砂咬花，减少指纹残留，也比光面外壳更耐刮擦。

　　很多人觉得小音箱结构简单，其实恰恰相反，小体积下要兼顾声学容积、安装结构、外观质感，每一处尺寸都要反复推敲，比如前面板的喇叭开孔，开孔边缘要做倒角处理，不能是直愣愣的直角，不然会产生声波的边缘衍射，影响高频的顺滑度；箱体的各个拼接面要做止口设计，保证装配后密封性良好，箱体漏气会直接导致低频效果大打折扣，这些细节都是在三维建模时就要考虑到位的，不能等到打样测试才发现问题，那样会浪费大量的开模和调试成本。
