小型断路器保护单元三维结构设计

　　在低压终端配电场景里，这类单极保护单元是民用建筑、工业机柜、设备内部配电回路里最常见的过载与短路保护元件，日常运维里接触到的住户配电箱、设备控制箱进线侧、小型自动化设备的电源输入回路，都会用到同规格的保护器件，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免线缆过热起火、后端用电设备烧毁，同时在日常运维时可作为手动隔离开关使用，断开后能形成明显的电路断点，保障检修作业的安全。

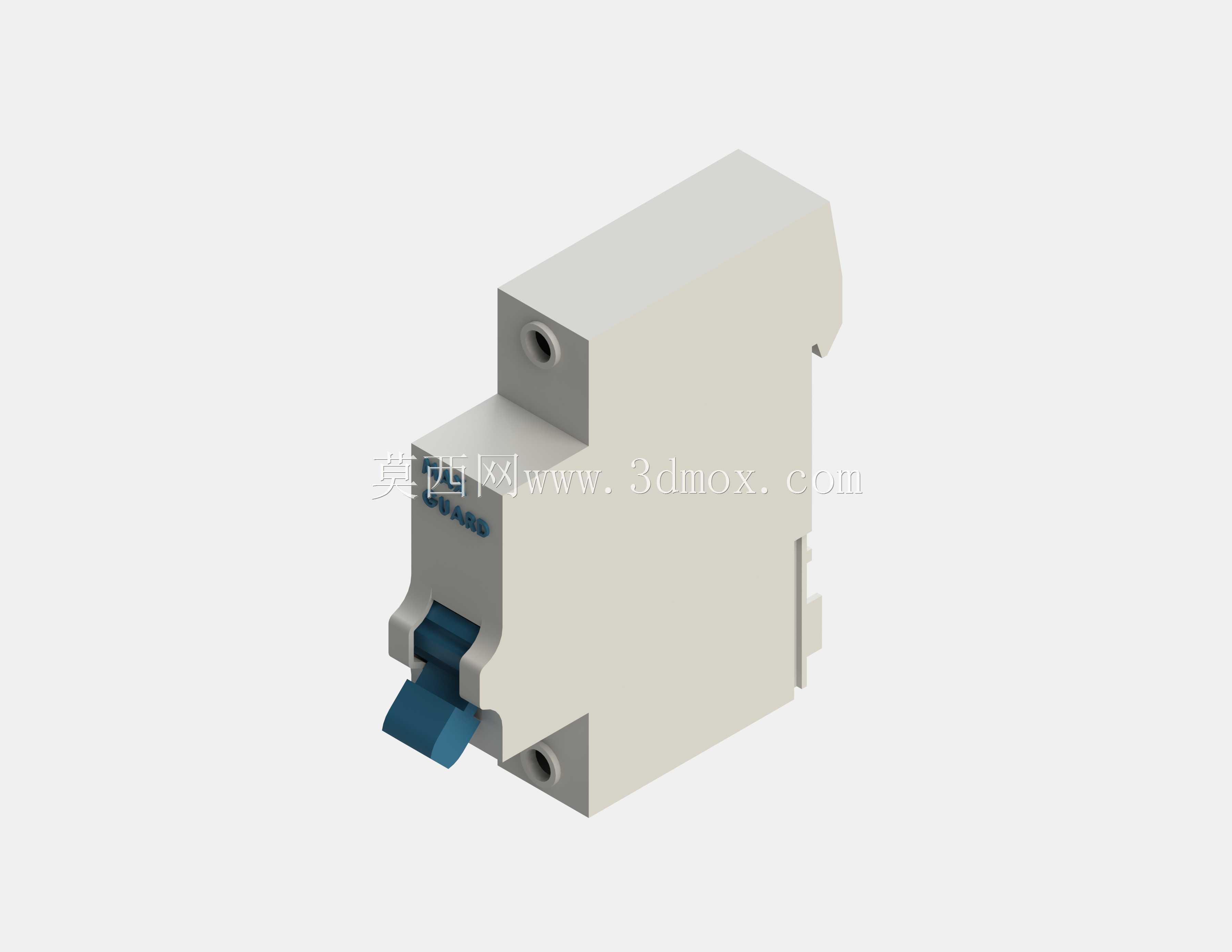

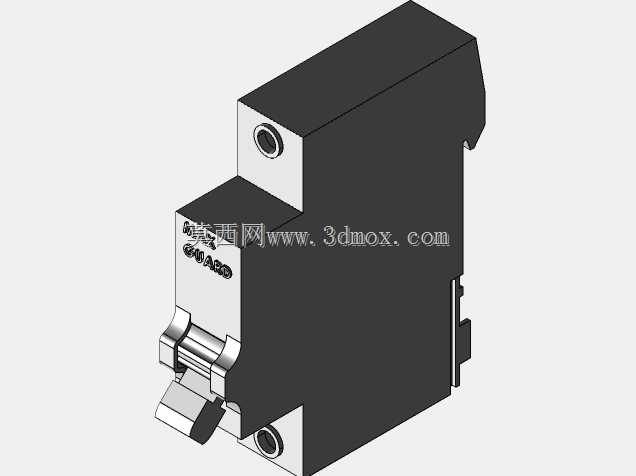

　　从结构设计逻辑来看，这个模型还原了标准1P模数化断路器的典型壳体结构，整体采用DIN导轨安装的适配结构，背部的卡扣轮廓完全匹配行业通用的35mm标准导轨安装尺寸，壳体宽度严格遵循18mm的单极模数规范，这也是终端配电元件的通用安装边界——在做配电箱排布设计时，每极回路占用18mm的宽度空间，高度方向的尺寸适配常规配电箱的安装深度，不会出现与箱门、母排干涉的问题。壳体上的两个固定孔位，是用于在无导轨的特殊安装场景下，通过螺丝直接固定在安装板上的备用结构，适配不同的安装工况。

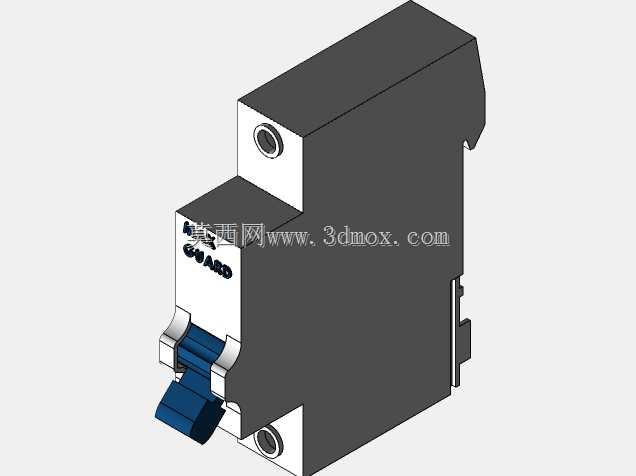

　　操作端的蓝色拨动手柄，模型还原了其突出壳体的操作行程，实际使用中手柄向上为合闸导通状态，向下为分闸脱扣状态，手柄的操作力设计在行业常规的5-20N区间，既避免误碰导致的分闸，也能保证运维人员手动操作时的手感反馈。壳体侧面的拼接卡槽结构，是为了多极断路器拼接时的定位使用，比如2P、3P、4P的断路器，就是通过单极单元侧面的卡扣互相拼接锁定，再搭配联动的操作手柄实现多极回路的同步分合，这个细节在三维建模时如果遗漏，后续做多极装配时就会出现拼接间隙、定位不准的问题。

　　从功能结构的布局来看，壳体内部的空间预留完全匹配真实断路器的部件排布：进线端与出线端的接线端子位置，对应壳体上下两端的接线孔结构，实际使用时通过螺丝压紧线缆，适配1-25平方毫米的铜芯导线接入，接线端子的爬电距离设计满足低压电器的安全规范，避免不同极性间的击穿风险。灭弧室的预留空间在壳体靠近操作手柄的一侧，分断短路电流时产生的电弧会被灭弧栅片切割冷却，快速熄灭，避免电弧外喷引发的安全隐患，这个结构的空间尺寸如果设计不合理，会直接导致分断能力不达标。

　　在做配电盘三维布局设计时，这类模型的精度直接影响整体排布的合理性：如果壳体宽度尺寸偏差超过1mm，整排断路器排布到最后就会出现安装空间不足的问题；如果背部导轨卡扣的轮廓尺寸不准，虚拟装配时就会出现卡扣无法卡入导轨、或者装配后松动偏移的问题；如果手柄的操作行程预留不足，模拟合闸分闸动作时就会出现手柄与壳体、或者相邻元件的干涉。这个模型还原的壳体倒角、安装孔位、卡扣轮廓、手柄位置都符合实际产品的尺寸规范，可直接用于配电箱的装配干涉检查、安装空间校验、配电系统的三维可视化展示，也可作为低压电器结构设计的参考原型，用于同类型产品的改型设计参考。

　　实际工程应用中，这类单极保护单元多用于220V交流回路的相线保护，搭配中性线端子排组成完整的终端配电回路，选型时需要根据回路的额定电流、分断能力匹配对应参数的产品，而三维建模阶段准确还原外形与安装尺寸，是前期配电布局设计时避免后期安装返工的核心环节——很多现场安装出现的断路器与配电箱导轨不匹配、相邻元件操作干涉、接线空间不足等问题，往往都是前期三维建模时尺寸还原不准、安装边界考虑不全导致的。这个模型的结构细节覆盖了安装、操作、拼接全场景的尺寸特征，能够满足结构设计、配电布局选型阶段的三维校验需求。
