方形接触式停止控制电源组件结构

项目分类:变压器 发布时间:2025-02-02 ID:916139
  • 方形接触式停止控制电源组件结构
  • 方形接触式停止控制电源组件结构
  • 方形接触式停止控制电源组件结构

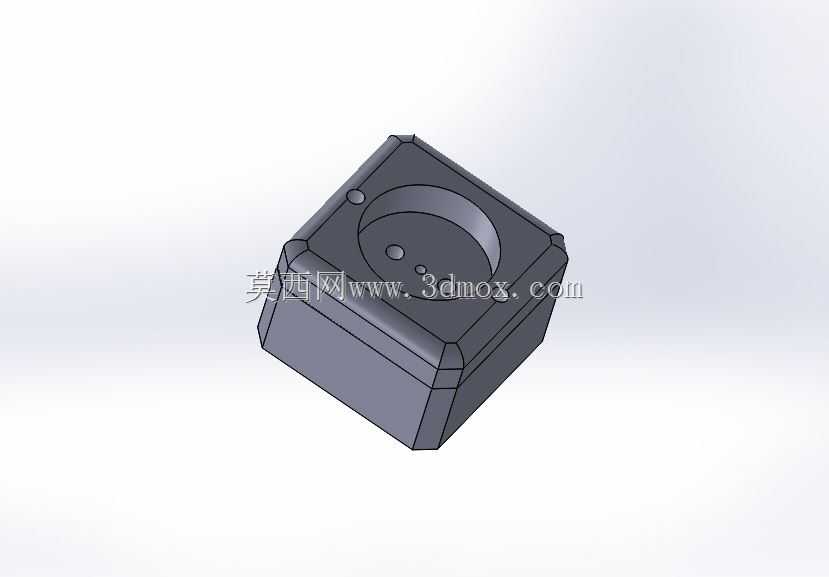

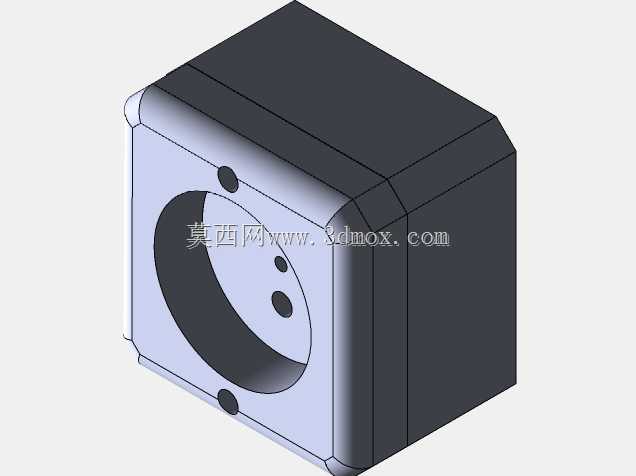

  在低压配电末端、小型工控设备的供电回路里,这类带停止接触功能的电源组件常被布置在设备操作侧的进线端,承担回路供电通断、急停触发前的预断电保护作用,区别于普通空开的大电流分断,它更适配小功率控制回路的频繁通断场景,常见于小型实验台、桌面型加工设备、便携检测仪器的供电模块中,直接卡装在设备壳体的预留安装位上,不需要额外的固定支架。从结构设计来看,整体采用方正的立方体壳体,四个边角做了45度倒角过渡,既避免安装时锐边划伤操作人员,也能在紧凑安装空间里减少与相邻元件的干涉,壳体顶面设置了圆形的接触操作区,区内分布三个不同直径的凹点,对应不同的接触行程档位,轻触时触发回路预警,按压到底时实现供电回路的彻底切断,操作区周边做了下沉式台阶设计,能避免日常积灰落入接触缝隙,也能防止设备搬运过程中误触触发停机。壳体的侧壁做了均匀的拔模斜度,适配注塑成型的工艺要求,壁厚控制在1.8mm到2.2mm之间,既保证壳体的结构强度,在常规跌落、挤压工况下不会出现开裂,也能控制整体重量,满足便携设备的轻量化要求。安装边界上,组件的底面设置了两个对称的定位卡扣,适配设备面板上32mm间距的标准安装孔位,安装时只需要将卡扣对准孔位按压到位即可完成固定,不需要额外打螺丝,后期维护拆卸时用平口螺丝刀撬动卡扣解锁就能快速拆下,大幅提升现场维护效率。

  壳体内部预留了足够的绕组放置空间,能容纳小型电源变压器的铁芯与线圈结构,线圈与接触端子之间设置了绝缘挡片,避免高压侧与低压控制侧出现爬电现象,爬电距离严格按照低压电气的安全要求设计,满足220V供电场景下的绝缘防护等级。接触结构的设计上,操作件与内部触点之间采用直动式传动,没有多余的杠杆结构,减少传动过程中的行程损耗,触点采用银合金材质,频繁通断时不会出现氧化烧蚀的问题,能承受至少1万次的通断操作而不出现接触不良的情况。

  在实际选型应用中,这类组件不需要搭配额外的停止按钮,直接集成了供电变压与停止控制的双重功能,能减少设备面板上的元件开孔数量,简化设备内部的布线流程,尤其适合内部空间紧凑的小型电气设备,相比分离式的变压器加按钮的组合方案,能节省至少30%的安装空间,同时减少接线点数量,降低回路的故障概率。壳体的外表面采用细磨砂纹理处理,既不会留下明显的指纹印,也能提升操作时的触感,操作区的圆形凹陷刚好匹配成人手指的指腹弧度,按压时的反馈力设置在3N到5N之间,既不会因为反馈力过小导致误触,也不会因为反馈力过大造成操作疲劳。

  组件的出线端设置在壳体的后侧,采用隐藏式接线端子,接线完成后端子完全藏在壳体内部,不会出现导线外露的情况,既提升整体的美观度,也能避免导线被拉扯导致的接线松脱问题。在结构建模过程中,需要重点关注卡扣的变形量设计,卡扣的悬臂长度设置为6mm,厚度1.2mm,装配时的最大变形量控制在材料允许的弹性变形范围内,不会出现装配断裂的问题,同时要保证装配后的卡扣保持足够的预紧力,设备运行过程中出现振动时组件不会出现松动移位。顶面操作区的三个凹点深度分别设置为0.5mm、1mm、2mm,对应不同的操作档位,建模时需要保证凹点的边缘做R0.3的圆角过渡,避免应力集中导致的壳体开裂,同时圆角过渡也能让注塑成型时的熔体流动更顺畅,减少缺胶、缩痕等成型缺陷。
