4000安培PCC主面板ACB母线排布结构设计

项目分类:变压器 发布时间:2025-02-02 ID:915941

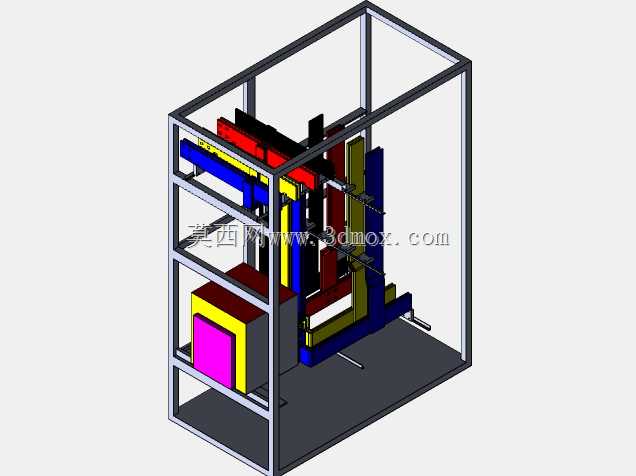

  • 4000安培PCC主面板ACB母线排布结构设计

  在低压大电流配电场景中,4000安培级进线柜的母线排布一直是结构设计的核心难点,这类柜体通常作为配电系统的主进线PCC节点,承担整段母线的电能分配、故障分断功能,上游连接变压器低压侧出线,下游对接各馈电支路的进线开关,一旦母排设计存在缺陷,轻则出现局部温升超标、载流量不足,重则引发相间短路、柜体烧毁等严重事故。这套ACB母线排布设计,完全围绕框架式断路器的安装接口展开,首先要匹配4000A等级空气断路器的进出线端子位置,母排的相序排布严格遵循配电行业的通用规范,从柜前视角按黄、绿、红、零的顺序分层布置,不同相序的母排之间预留足够的电气安全间隙,避免大电流工况下的空气击穿风险。设计过程中首先要确定柜体的安装边界,整套母排系统全部容纳在标准型材拼接的柜架内部,柜架采用标准C型材拼装,所有母排的固定点都对应柜架的安装孔位,不需要额外焊接支架,减少现场加工的工作量。母排的折弯角度全部经过干涉校验,既要保证与断路器端子的对接面完全贴合,减少接触电阻,也要避开柜体内的其他安装部件,比如二次线槽、断路器操作机构、门板铰链等部件,保证后期维护时不需要拆卸主母排就能完成二次元件的检修。

  考虑到4000A大电流的集肤效应,母排采用多片矩形母排并联的结构,每相母排的片数根据载流量计算确定,片与片之间预留散热间隙,避免母排叠放导致的散热不良,同时母排的固定绝缘子采用高强度DMC材质,能够承受短路电流产生的巨大电动力,不会出现绝缘子碎裂、母排移位的问题。母排的进出线位置做了专门的折弯处理,对接变压器侧的母排预留了连接伸缩节的安装位置,能够抵消变压器运行震动、母排热胀冷缩产生的应力,避免长期应力作用下母排连接点出现松动。柜体内的母排分层布置,不同电位的母排之间设置绝缘隔板,既能够提升相间绝缘强度,也能防止异物掉落引发的相间短路。

  在安装边界的控制上,所有母排距离柜体侧板、门板、后封板的距离都满足低压配电的安全距离要求,母排的最外侧边缘距离门板的距离预留了二次元件的安装空间,门板上可以安装指示灯、操作按钮、测量仪表等元件,不会和主母排发生干涉。母排的连接孔位全部按照标准紧固件的尺寸设计,连接点的接触面积经过校验,保证大电流通过时接触点的温升在标准允许范围内,所有母排的边缘都做了圆角处理,避免尖端放电。这套排布设计还考虑了后期扩容的可能性,主母排的延伸端预留了连接相邻柜体的接口,不需要对现有母排进行大规模改动就能实现柜间母排的拼接。

  在实际工程应用中,这类PCC主面板的母线设计直接决定了整台进线柜的运行可靠性,很多现场出现的柜体温升故障,往往都是因为母排排布不合理、间隙不足、接触面积不够导致的,这套设计在初始阶段就通过三维建模完成了全路径的干涉检查,每一段母排的走向、折弯半径、固定位置都经过反复调整,既保证了载流量满足4000A的长期运行要求,也尽可能压缩了柜体内部的占用空间,让整柜的结构更加紧凑,同时预留了足够的操作维护空间,断路器摇进摇出的过程中不会和母排发生碰撞,维护人员在柜内作业时也有足够的安全操作距离。母排的支撑点间距经过电动力校验,在预期短路电流的冲击下,母排的形变量控制在允许范围内,不会因为电动力导致母排变形、相间距离缩短。不同相序的母排交叉位置都做了额外的绝缘处理,采用绝缘护套或者绝缘隔板进行隔离,避免长期运行中绝缘老化引发的故障。零线母排的截面按照配电系统的要求选取,和相线母排保持足够的截面比例,满足三相不平衡工况下的载流要求。整个母排系统的安装顺序也在设计阶段做了规划,先安装柜架内部的支撑绝缘子,再从断路器侧开始逐段安装母排,每一段母排的重量都控制在人工可搬运的范围内,不需要借助大型起重设备就能完成柜内安装,降低现场施工的难度。
